一台创维49X5型液晶彩电开机后背光闪一下后黑屏而伴音正常

[复制链接]

管理员

Rank: 9Rank: 9Rank: 9

帖子
557
主题
271
积分
40493
在线时间
350 小时
注册时间
2013-6-30
最后登录
2020-4-2
QQ
发表于 2020-3-2 15:15:03 | 显示全部楼层 |阅读模式
一台创维49X5型液晶彩电开机后背光闪一下后黑屏而伴音正常。试机发现,在开机瞬间屏上有图像,由此判断灯条或恒流板有故障。
该机采用电源、背光二合一板(板号:168P-L4U022-00),灯条插座CN2旁边标注有LED+1~LED+3,由此可见此机为三路LED灯条组合。

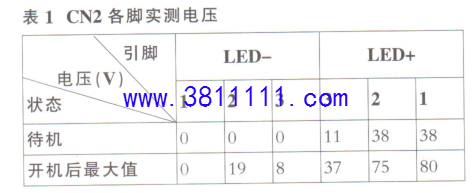

上电,测得CN2各脚电压见表1(此机无电源开关,插电即处于待机状态)。
由于三路实测电压不一样,很难判断哪一路异常。查看此机图纸,三只升压管Q15~Q17分别驱动三路LED灯条,并且电路元件参数-致,参见表1,难道LED3电路异常,在路对比测量,发现LED3(升压管为Q17)与其他两路阻值相差很大。
检查Q17及外围元件,发现Q17型号为ME10N10- G,而Q15.Q16均为AP15T15GH,为什么会不一样呢? AP15T15GH 参数为11.2A/150v,而ME10N10-G则为10A/100V。从其耐压和电流来看,会不会是LED3灯条灯珠数量较少?

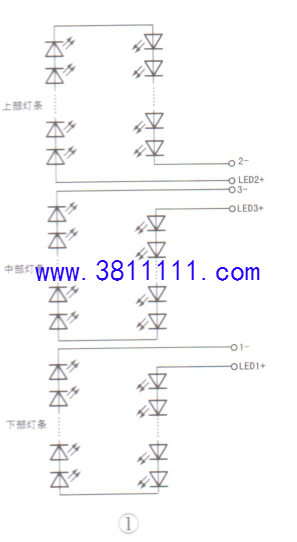

仔细查看实物,发现Q15.Q16是从电源D42处取得供电,而Q17却是单独从D31/+12V处取电,说明图纸与实物明显不符。用灯条检测仪检测,发现屏幕下部灯条不亮。再次通电试机,Q17冒烟,判断屏内灯条有问题。拆屏检查,发现该机屏上、下部均为4根灯条串联,中间只有2根灯条串联,如图1所示。
一台创维49X5型液晶彩电开机后背光闪一下后黑屏而伴音正常.png 一台创维49X5型液晶彩电开机后背光闪一下后黑屏而伴音正常1.png

为保证维修质量,将全部灯条换新,Q17换用MW20N10-G型场效应管。通电试机,背光亮一下就熄。测试灯条都正常,仔细检测Q17电路,发现其S极对地电阻R470阻值为5Ω左右,而Q15、Q16对应电阻(3只并联的4.7Ω电阻)阻值为1.566Ω。
用一只0.22Ω/1W碳膜电阻代替R470后开机,灯条正常点亮,但是约15分钟后Q17再次烧坏。换用AOD256型场效应管后连续试机6小时,未见异常。为保证可靠性,将各LED-反馈电路中灯条电流检测电阻(4.7Ω)都去掉一只,实测灯条电流由320mA降低为220mA。试机,故障排除。


看帖是修养,回帖是美德,认真回帖是对他人的尊重。发帖也是一种辛勤的劳动、付出,请在分享他人的劳动成果的同时,来一句 ‘谢谢’ 真的不会花费很多的时间,却体现出你接人待物的基本素质与涵养。

高级维修员

Rank: 4

帖子
127
主题
5
积分
480
在线时间
66 小时
注册时间
2006-11-6
最后登录
2020-3-16
发表于 2020-3-5 16:17:56 | 显示全部楼层
很详细的维修过程
回复 支持 反对

使用道具 举报

初级维修员

Rank: 2

帖子
16
主题
0
积分
70
在线时间
2 小时
注册时间
2020-3-29
最后登录
2020-4-2
发表于 前天 11:30 | 显示全部楼层
向高手学习。
