创维32E330E型液晶彩电插电没有反应的故障检修
一台创维32E330E型液晶彩电(8R48机芯),上电后指示灯不亮,按压面板或遥控按键无反应。
拆机检查,电源板输出的5V.12V、24V电压正常，主板(板号:715G5635-M02-000-004X).上供电芯片U705及U101输出电压都为3.3V,但U705的输入、输出电压略有波动现象,并且电源板上极轻微的“呲呲”声,好像电源带负载能力差而反复启停。拔下背光LED灯条插头及主板上的上屏线，故障现象不变。
根据.上述现象,判断硬件有问题,决定先查清三端稳压块U705输入电压波动的原因。


测U705的输入电压,发现当电源板发出“吡呲”声时,输入电压从4.9V降为4.7V。这时再测电源板输出的12V电压稳定,24V电压却波动。为判断12V带载能力是否正常，通电后在12V端接.上一只12V汽车灯泡,当灯泡点亮时电视机启动,去掉灯泡后电视能够正常工作,按面板上的“待机”键，电视关机,但指示灯不亮,再次按“待机”键却无反应,此时电源板输出的5V电压在3.6V~4.3V间波动,显然电源板异常。

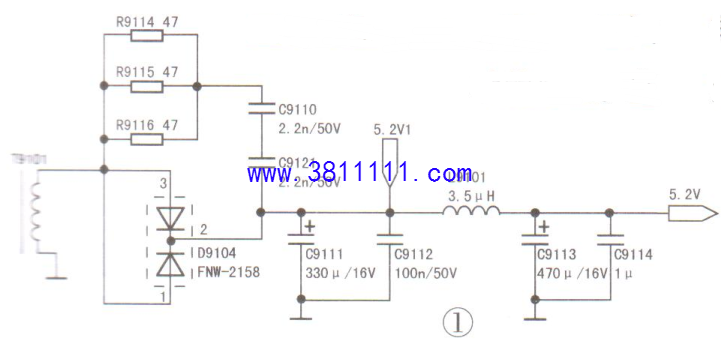

为快速判断故障原因，找来一只1000μF/35V电容,依次并联在各组输出电压的滤波电容两端，试机,当并联在C9111上时,5V电压稳定,二次开机正常。C9111 为5V(图纸.上标注为5.2V)滤波电容，相关电路如图1所示。拆下C9111检查,基本无容量。更换C9111后试机，故障排除。
