海尔LD32U3100型液晶彩电换板后开机背光闪烁故障检修
一台海尔LD32U3100型液晶彩电,主板(V59型三合一板)雷击损坏，更换主板后开机正常,但几十秒后背光闪烁。

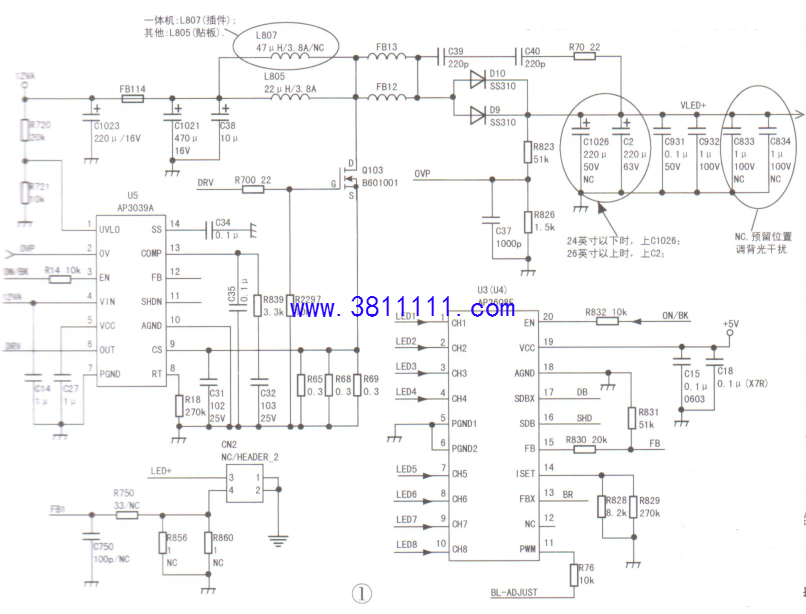

该机以U5(AP3039A)为核心组成升压电路,对输入的12V电压进行升压,得到VLED+电压供给LED灯串，如图1所示。U3、U4(均为AP3608E)为背光恒流控制芯片，每只IC内置8个LED电流通道，每个通道可提供30mA电流，若8个通道并联输入，可为灯串提供240mA电流。在本机中,U3、U4各控制13只3V的LED灯珠,屏内总共有26只灯珠。

开机，测得VLED+电压为54V,U3、U4温升非常快,且灯条电流反馈输入端(1~10脚)电压均为14V,明显偏高。54V供电加在串联的13只灯珠上(3Vx13=39V),剩余的压降约为15V,加在U3、U4内部恒流MOS管D.S极间，显然该电压过高,MOS管功耗过大,导致发热保护,从而出现背光闪烁的现象。
看来此机的故障原因是新换的主板与灯条不匹配，,输出的VLED+电压过高。VLED+电压值与U5②脚(OVP取样)外接电阻有关。在本机中,U5②脚外接R823(51kΩ).R826(1.5kΩ),对VLED+电压分压取样，当②脚电压超过1.25V时,U5停止输出升压激励脉冲,以改变VLED+电压。拆下R826测量,阻值为1.2kΩ。将R826换为1.5kΩ后开机,VLED+电压为43V，带负载后降为40V,灯串电流为480mA(本机两组灯条，单组为240mA),U3.U4的①~④脚、⑦~10脚电压为0.54V,手摸U3、U4不发热,故障排除。
提示:该机芯彩电主板有两种规格:一种输出的VLED+为43V ,R826的阻值为1.5kΩ,对应的屏内有26颗灯珠;另一种输出的VLED+电压为54V,R826的阻值为1.2kΩ，对应的屏内有33颗灯珠。换主板时，需注意此差别,以防走弯路。
