海信LED3K280X3D型液晶电视,黑屏,有伴音的维修案例

南召修电视

一台海信LED3K280X3D型液晶电视,黑屏,有伴音。

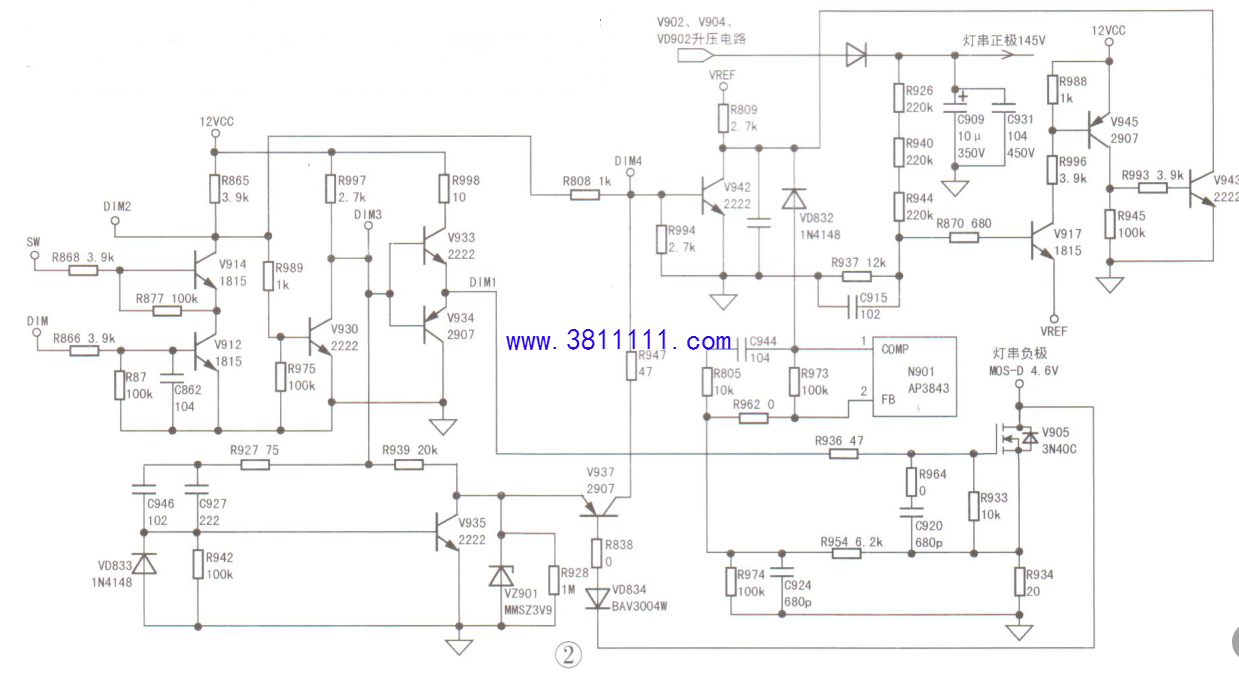

分析检修:上电,测得灯串供电插座XP904②脚对地电压(即电容C909两端电压)为60V,表明自举升压电路未工作。测量N901各脚电压,发现①脚电压仅为0.6V，异常。先后断开V943、V942试机(分别断开),发现断开V942后在开机瞬间有高电压出现,随后降为60V。检测V942正常,再将V942接入电路,通电测其基极电压为0.7V电压，正常时应为0V。参见图2,断开R947,V942基极电压仍为0.7V,说明V914、V912组成的电路有故障。测V914基极电压为3.2V,e极电压为0V,c极电压为6.1V。用遥控器调节亮度,V914的c极电压也没变化,但V912 b极电压能在0V~3.2V之间变化,检查V912、V914外围元件，发现电阻R877虚焊,将其补焊后试机,故障排除。
提示:R877虚焊后,V912截止,V914因无电流回路也截止,V942导通,N901①脚电压下降,从而使LED灯供电下降。


N901①脚外接背光亮度控制电路。主板送来的DIM信号电压在0V~3.3V间变化,当主板送来的DIM信号电平最低时,V912、V914截止,V942饱和导通，这时VD832将V942①脚电压钳位在0.7V左右,背光亮度最暗;反之,当DIM信号电平最高时,背光亮度也最亮,实现用户对图像亮度控制。同时，主板送来的DIM信号又通过V933、V934对V905栅极电压进行控制，以改变灯条负极电压,从另一个渠道改变灯条两端的电压,实现灯条亮度的调节。
