海信LED32K280X3D型液晶电视，图像亮度暗的维修

南召修电视

一台海信LED32K280X3D型液晶电视，图像亮度暗。

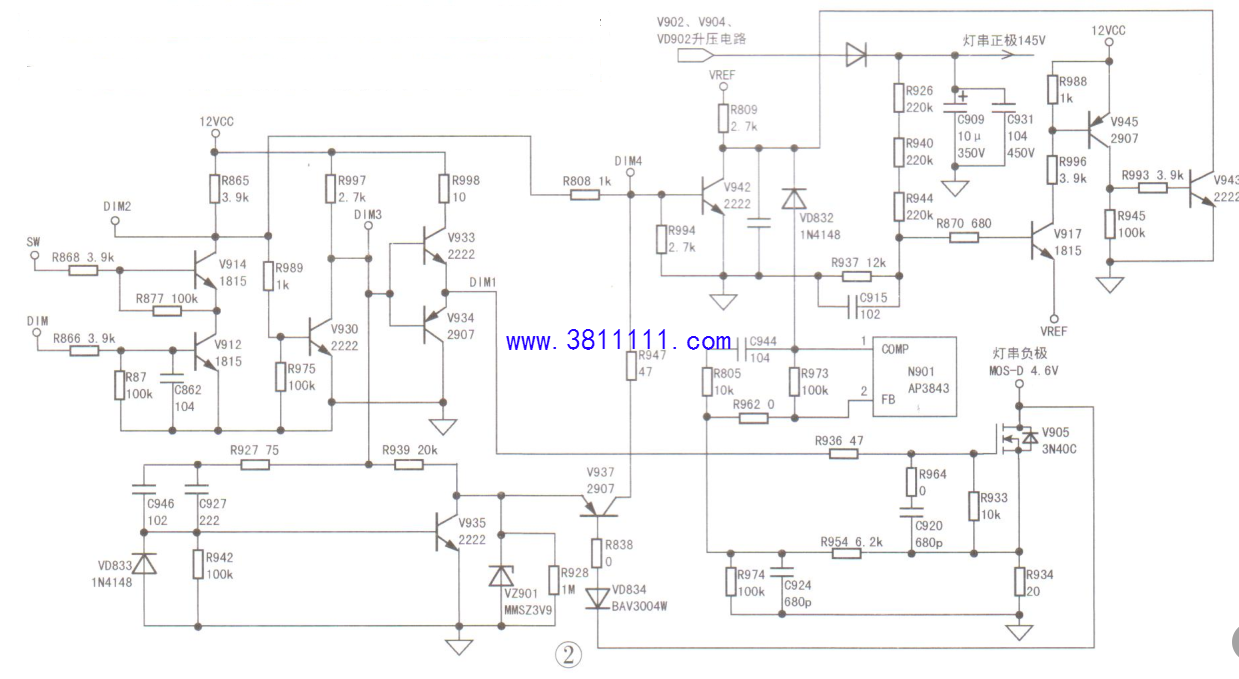

分析检修:上电试机,图像亮度可调,表明主板控制系统正常;图像亮度不足,怀疑背光供电不足。测灯串供电为90V ,低于正常值145V。此机背光控制块采用AP3843( N901 ),测其①脚(补偿端)电压为0.6V，正常值约为2.4V,N901①脚外接灯条电流反馈电路,如图2所示。
N901①脚主要有以下两个功能:-是作为灯电流反馈补偿控制，因该脚内接②脚电流反馈与IC内基准电压比较器的输出端,①脚形成的变化电压送入IC内PWM脉宽调节器,调节⑥脚驱动信号的脉宽;二是灯电压稳压控制和过压(OVP)保护，灯条供电取样电压通过V917.V945、V943放大后，经VD832送入①脚，当灯条供电升高，V917基极电压超过5.7V时,V917饱和导通，V945. V943也饱和异通, N901①脚电压被拉低至0.7V,通过IC内电路的控制使自举升压电路输出电压下降,灯串供电下降。当V917基极电压低于5V时,V917截止,V945、V943截止，过压保护解除,LED灯串工作正常。
先后断开V942、V943试机，发现断开V943后图像亮度正常。检查R926、R940、R944、R937及V945,发现V945的c.e极短路,导致V943饱和导通,将N901①脚电压拉低,使⑥脚驱动脉宽窄,则加在灯串.上的电压下降,出现图像亮度暗现象。
更换V945后试机,故障排除。
