2例海信LED32K280X3D型液晶电视,上电后指示灯不亮,不开机的维修

南召修电视

例1:一台LED32K280X3D型液晶电视,上电后指示灯不亮,不开机。

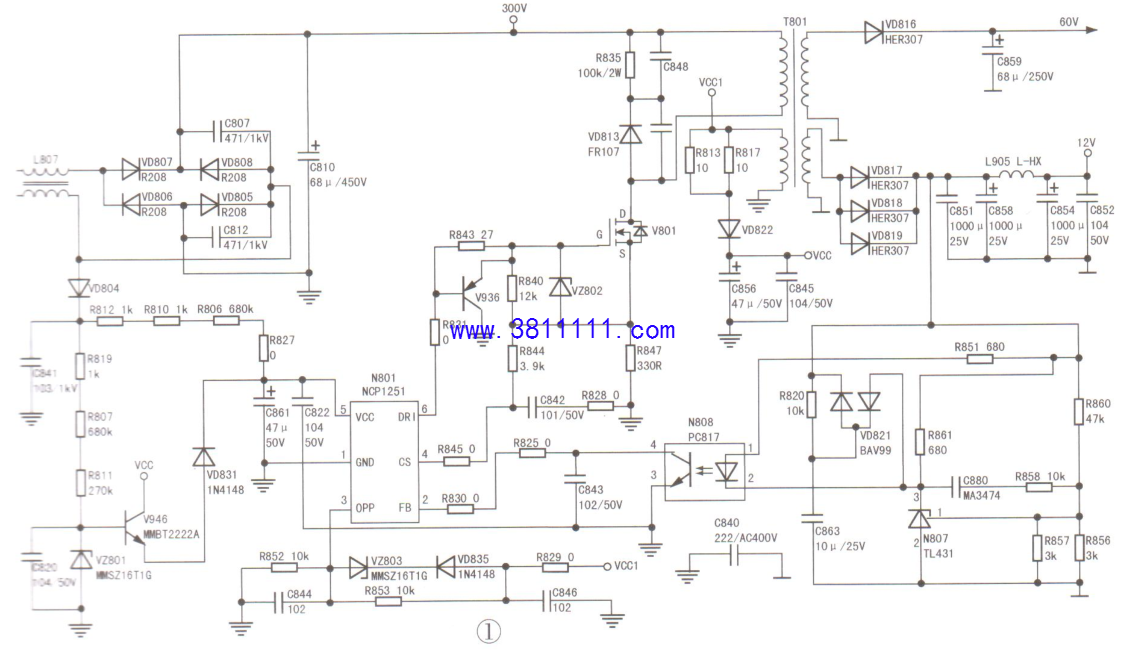

分析检修:此故障现象表明电源组件(板号:RSAG7.820.5023)可能没工作。开关电源主要由NCP1251(N801)与T801等元件组成,如图1所示。VD817~VD819整流, C858、C854滤波后得到主板工作所需的12V电压，开关电源产生的60V直流电压供背光自举电路。
观察保险管F801未损坏，测量开关管V801无短路现象。通电,测电容C810两端有300V电压,但N801⑤脚供电为0V。检查N801启动供电支路中的VD804及降压电阻R812、R810、R806、R827均正常。断电后在路测量N801⑤脚对地电阻仅600Ω,显然异常。取下C861、C822测试,正.常;断开VD831再测⑤脚对地电阻,仍不正常,怀疑IC内部损坏。更换N801,再测⑤脚对地电阻大于2kΩ,且有充电现象。通电试机,故障排除。
说明:N801启动供电由交流220V通过VD804及全桥中一臂的二极管整流、R812等电阻降压、C861滤波得到。IC启动后，⑤脚供电由VD822、C856整流滤波及V946开/关控制后供给。AC220V经VD804整流,R819、R807、R811降压,VZ801稳压后给V946 提供开启电压。当AC220V大幅下降时,V946截止,N801停止工作，开关电源进入市电欠压保护状态。
例2:机型与故障现象同“例1”。
分析检修:上电,测得开关电源输出的12V、60V电压在通电瞬间有输出,随后降为0V,怀疑开关电源进入了保护状态。查N801②脚(FB)外接稳压电路中的取样电阻正常,替换N807、N808后故障现象不变，测④脚外接电阻R844.R847正常。接下来检查③脚外接的过压保护检测电路,参见图1,VCC1电压通过R853、R852、C844平滑滤波后接入③脚，当VCC1电压过高,N801③脚电压超过3V时,N801停止输出驱动脉冲。对此部分电路进行检查,发现R852开路,将其换新后试机,故障排除。
