液晶屏测试仪使用说明第五版（简体中文）

南召修电视

一、外观介绍
尺寸
长宽高：125mmx90mmx20mm

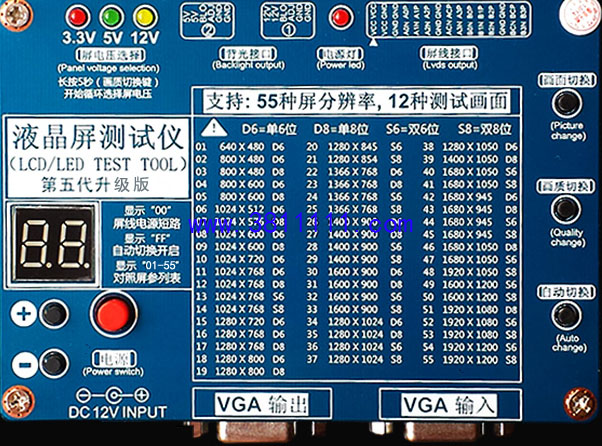

外观

省钱、省事、省时，方便、快捷、高效率
有了它，你可以不用搞一大堆各种屏，各种分辨率的测试驱动板，用的时候自己都分不清。
有了它，你可以在维修液晶显示器或者液晶电视时，用测试仪点亮屏幕，快速判断是液晶屏的问题还是驱动板问题。
有了它，在面对一堆各种型号的液晶屏时，不需要去找每个屏对应的驱动板，不需要针对每个屏幕写程序，方便快捷。
有了它，外出点屏，测屏，维修，回收等。你就知道有了它的方
便和实用。

二、功能介绍
   液晶屏测试仪（第五版）采用全新的硬件驱动方案和软件方案，全新的白底绿字面板，丝印清晰美观。改进了第二版的许多不足的细节，使产品越来越完善。
1、使用简单方便，第五版内置55种LVDS液晶屏分辨率程序；
2、通过按键切换数码管显示的相对应分辨率的数值，即可点屏；
3、增加液晶屏供电短路保护功能，防止屏线插错位或者液晶屏供电短路使驱动板损坏，屏线短路后数码管显示闪烁的“00”，蜂鸣器长响，短路去除后恢复正常（禁止一分钟以上长时间短路）；
4、内置多种标准测试图，测试图功能及作用见下面说明；
5、测试仪面板自带操作说明，使用一目了然；
6、带一键自动烤机模式，方便维修、工厂组装烤机；
7、插上外置VGA线自动切换到外置VGA输入信号显示；
8、几乎兼容95%的7寸-84寸LVDS接口的LCD/LED液晶屏测试；
9、通用12V液晶电源供电，电流大小根据实际需要测试的屏而定；
10、增加防盗版防拆卸功能，私自拆卸，程序自毁，后果自负。

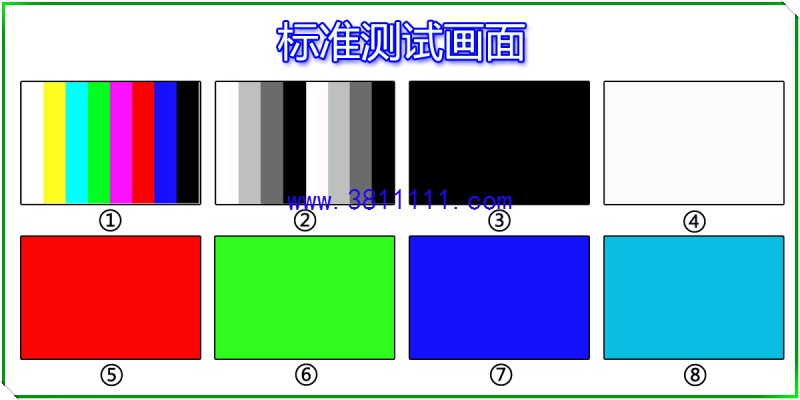

内置八种标准测试画面功能及作用简介：


① 彩条画面：用于检测维修显示器是否缺色、白屏、画面不良、干扰抖动等故障；
② 灰阶画面：用于检测维修显示器是否花屏、白屏、画面不良、干扰抖动、颜色过渡效果差等故障；
③ 黑色画面：用于检测维修显示器是否有亮点、亮线、亮带、漏光、坏点、偏色、颜色不良等故障；
④ 白色画面：用于检测维修显示器是否有暗点、暗带、白斑、脏点、偏色、CRT磁化、灯管发黄老化、亮度低等故障；
⑤ 红色画面：用于检测维修显示器是否有亮点、色点、坏点、偏色、CRT磁化、颜色不均等故障；
⑥ 绿色画面：用于检测维修显示器是否有亮点、色点、坏点、偏色、CRT磁化、颜色不均等故障；
⑦ 蓝色画面：用于检测维修显示器是否有亮点、色点、坏点、偏色、CRT磁化、颜色不均等故障。
⑧ WINDOWS底色：此颜色为我们专门设计，用于检测维修显示器中液晶屏是否有暗线(普通画面看不出来)、暗点、暗带、偏色、CRT磁化、画面不良等故障。

三、操作说明

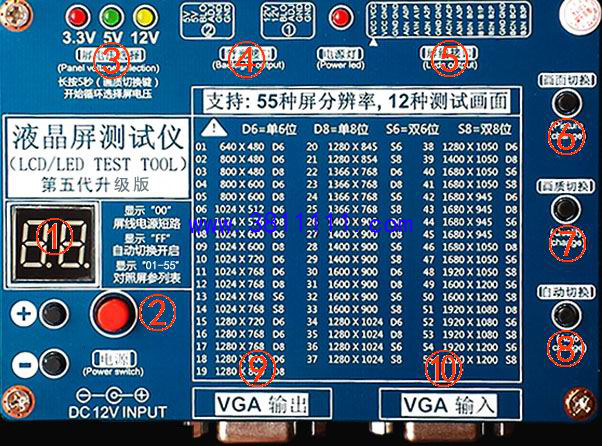

液晶屏测试仪面板：

① 两位数码管显示区，对应屏参列表通过数码管下方的加键和减键切换，来显示01-55的数字，。液晶屏线供电短路时，数码管不停的闪烁显示“00”，同时蜂鸣器长响。
② 电源键（红色帽子），电源键按下，液晶屏供电，同时屏电压指示灯会亮起。电源键弹起，液晶屏供电断开。所以，在测试中，更换液晶屏只需按电源键即可。
③ 屏电压选择开关，针对不同尺寸的液晶屏，来选择合适的屏供电电压，有3.3V/5V/12V可选。长按⑦号键5秒钟，电压会自动跳转，同时对应的电压指示灯会亮起。
④ 背光接口，定义①6pin白色座子为标准通用高压板/升压板接口，用于外接液晶屏的高压板/升压板。
定义如下： 12V   ---高压板/升压板供电
                BLO   ---高压板/升压板开关控制脚
                ADJ   ---高压板/升压板亮度调节脚
                GND  ---高压板/升压板接地
背光接口，定义②6pin白色座子为标准通用高压板/升压板接口，用于外接液晶屏的高压板/升压板，用于部分小尺寸液晶屏背光为5V的，也可用于我们后续开发的各种扩展板供电。
⑤ LVDS输出口，脚位定义为市面上普通驱动板/普通屏线的标准定义，可直接买现成的屏线来用。
⑥ 画面切换键，用于内置的12种标准测试画面循环切换。
⑦ 画质切换键，在内置测试画面没有满屏，效果不好时，可用来切换到合适的画面。
⑧ 自动切换键，按一次按键，内置测试画面会自动循环显示，此时数码管两个小数点会循环显示，用于工厂组装，维修烤机用。再按一次按键，自动循环显示关闭。
⑨ VGA输出，为内置12种测试画面通过VGA信号输出，可把测试仪当VGA信号源，来测试其他显示器。
⑩ VGA输人，当插入外部电脑VGA信号，测试仪自动切换到外部VGA信号显示，不需要人工切换。拔掉后恢复到内置测试图显示。
