通用板点屏定义
什么叫做通用板点屏:说白了就是用一块好的主板来代换原来主板，为什么叫通用板，是因为这个主板只要写上对应屏的程序就能代换好多原机主板，目的是代换后区分故障现象是原主板引起还是T-CON板或屏引起的。

通用板点屏必备附件
需要准备以下附件:通用板、遥控器、通用屏线、12V4.2A电源适配器、万能接收头、高压条连接线、程序、U盘或编程器



高压条连接线


程序

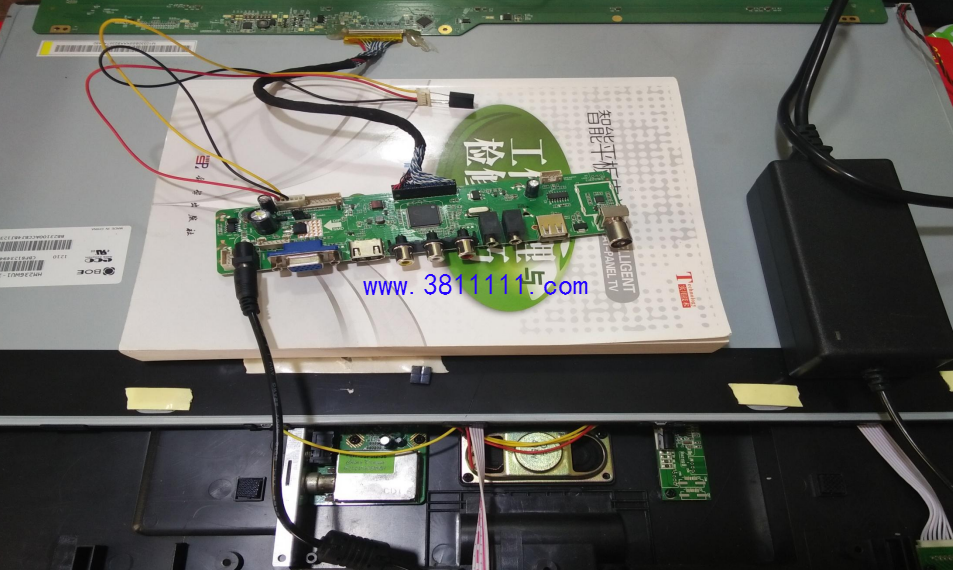

通用板的连接

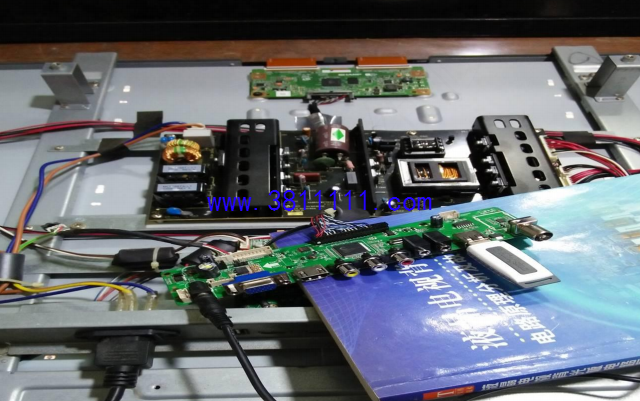

如何用通用主板点屏
一、首先要确认你的通用板是哪个厂家的，到网上找到屏规格书，准备好程序和烧写程序的工具。

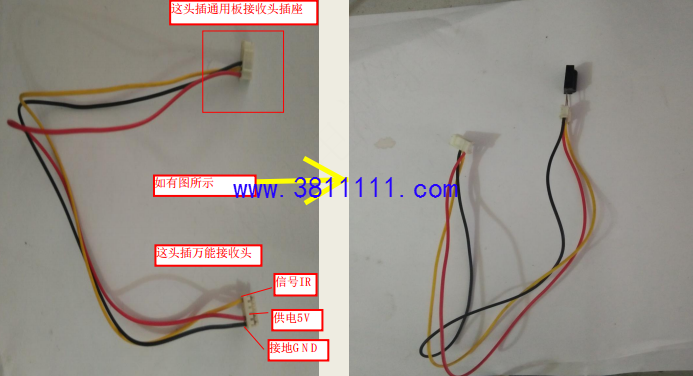

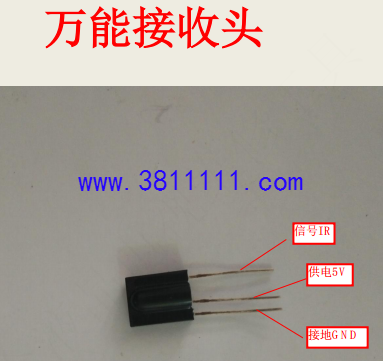

二、通用主板供电需要12V,最好备用一个12V电源适配器再备用一个万能接收头。
三、插对上屏电压跳帽。
四、上屏线插的位置不要搞错，线序要分清楚。
五、能分辨各种通用屏线。
六、上屏线插上T-CON板后要测量红色电源线与地阻值，正常在几K以上，蓝白双绞线常见经常在100欧左右。
七、背光供电和控制插座，通常是不用，如果原机背光正常，直接用原机的背光。如果是显示器，有通用高压条真接和这个通用主板背光接口兼容的连接线，插上就可。
八、通用主板并不适用所有屏，支持60%差不多了，少数的屏是120HZ你需要买转接板才能点屏，4K屏目前还不支持。比如我在用的LA.MV56U.A只能支持60寸或者以下尺寸的屏。
九、进总线方法遥控器按菜单，然后按1147进入

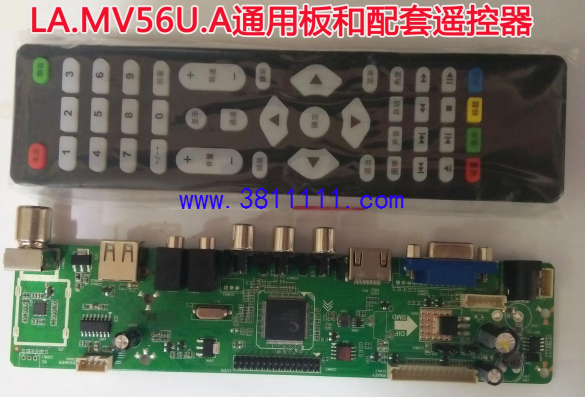

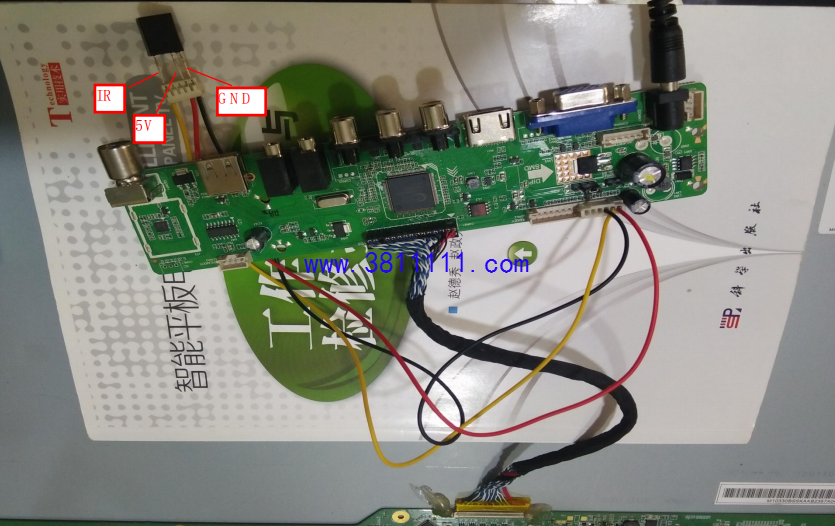

LA.MV56U.A通用主板实物图

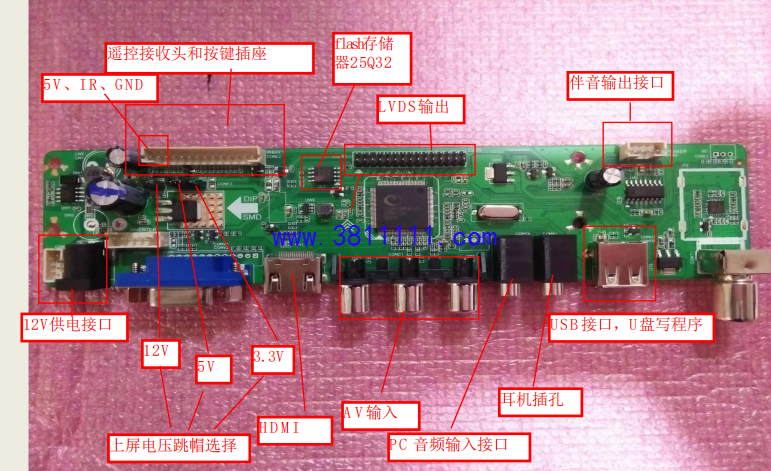

通用板接口定义(AV接口朝自己)
CONW2电源接口4针12V和GND ( 外)
CONW4背光供电控制接口6针GND、ADJ、
BL-ON、
12V (右)
CONE2 (2针)
12V跳帽CONE3 (3针) 5V和3.3V跳帽
CONL2遥控按键接口5V、IR、GND、KO、LEDR、LEDG、GN D、K1、K2、K3、K4、K5、K6、K7
CONA2 (4针)扬声器接口LOUT、LGND、RGND、ROUT

LVDS接口(CONE1)
知识点:单路LVDS8位接口,对应于8bit液晶面板，使用单路方式传输RGB数据，也称24位LVDS接口。
双路LVDS8位接口，对应于8bit液晶面板，使用奇/偶像素双路方式传输RGB数据，也称48位LVDS接口。


LVDS接口续

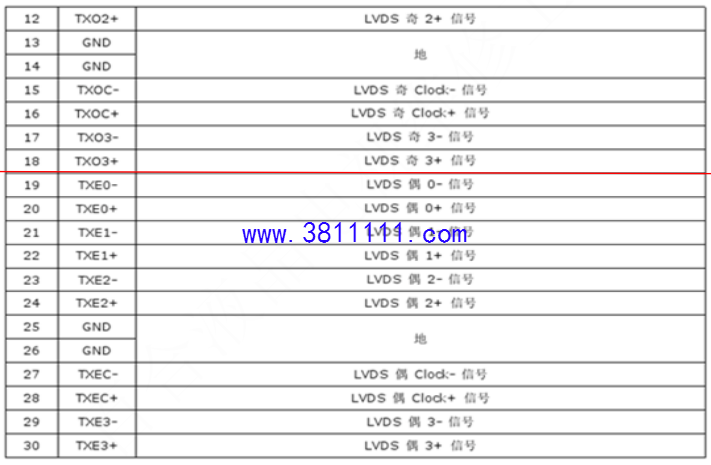

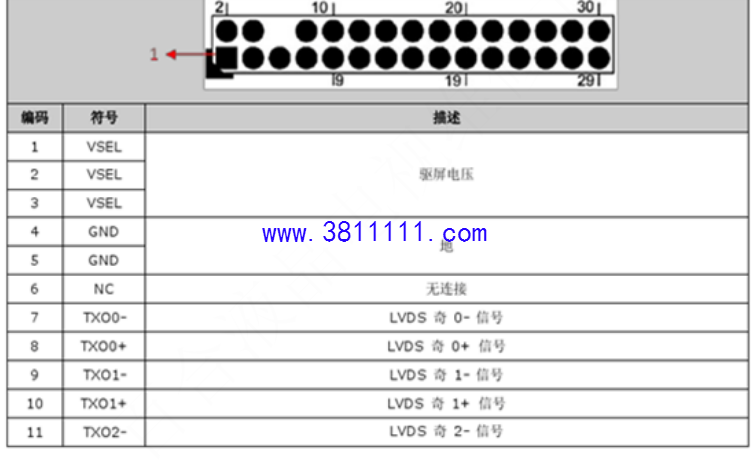

根据这个LVDS接口定义，如只用奇或偶一路为单八位，1对时钟，4对数据比如TXE0-和TXE0+为一对数据，TXEC-和TXEC+为一对时钟
根据这个LVDS接口定义，奇偶像素双路方式传输RGB数据，为双八位,2对时钟，8对数据，如TX00-和TX00+为1对奇数像素数据，TXE0-和TXE0+也是一对数据，为偶数像素数据，比如TX0C-和TXOC +，TXEC-和TXEC+是奇偶两路时钟信号

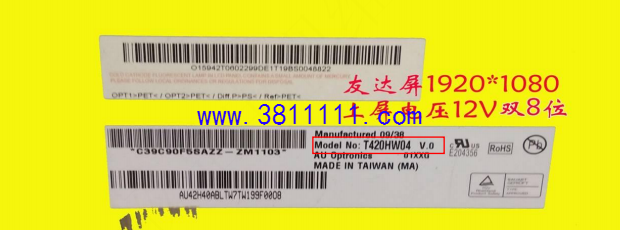

屏型号查看

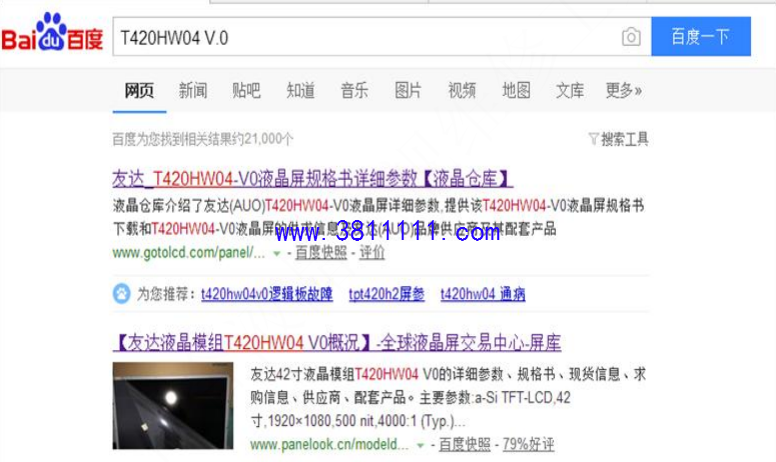

屏规格书网上查找

2楼继续

南召修电视

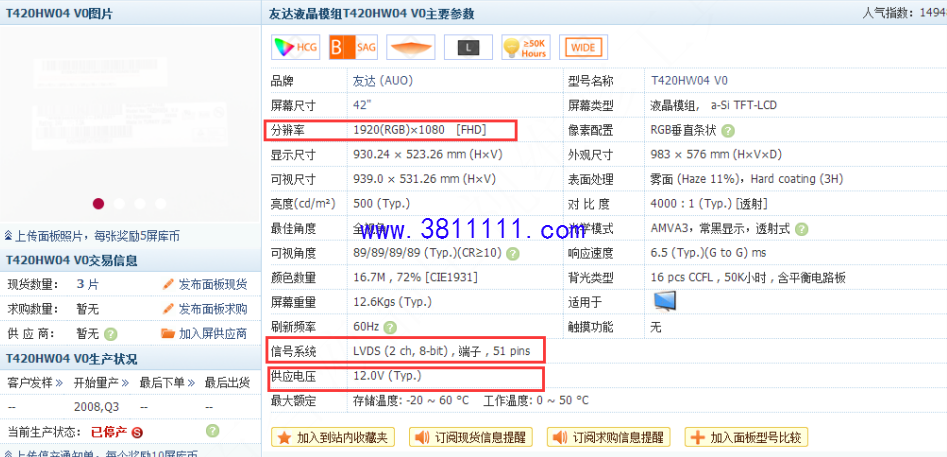

屏规格书

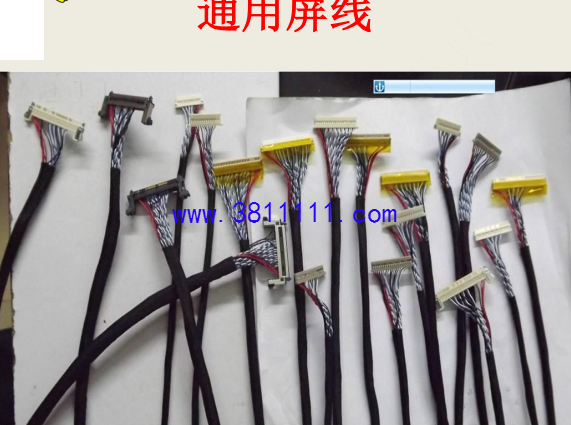

通用屏线的识别

知识点:单路LVDS8位接口，对应于8bit液晶面板， 使用单路方式传输RGB数据，也称24位LVDS接口。
双路LVDS8位接口，对应于8bit液晶面板，使用奇/偶像素双路方式传输RGB数据，也称48位LVDS接口。

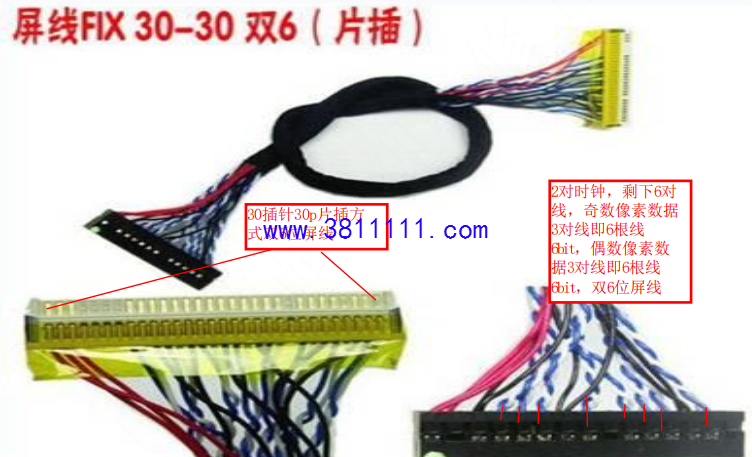

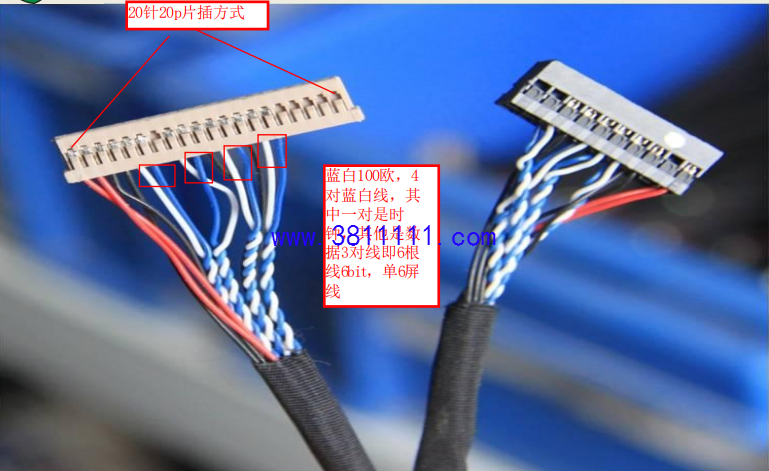

单6通用屏线

双6通用屏线

通用屏线单8 (左LG、右三星奇美)

万能通用板屏线，30P单8FPC

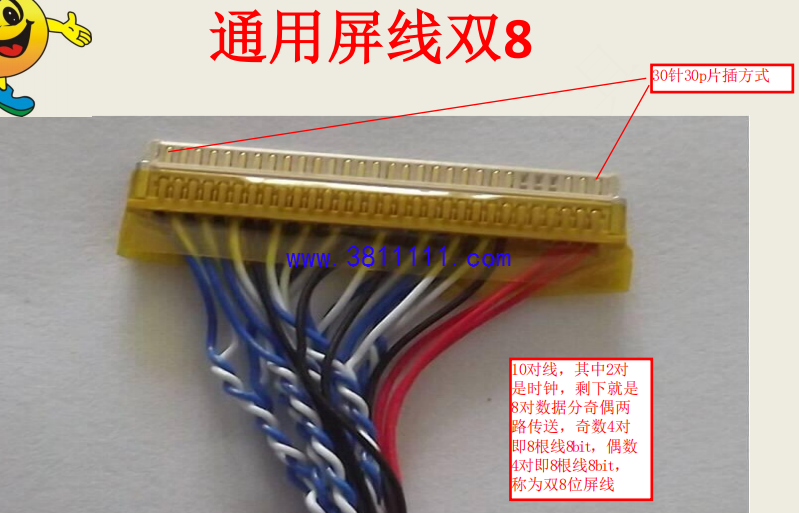

通用屏线双8

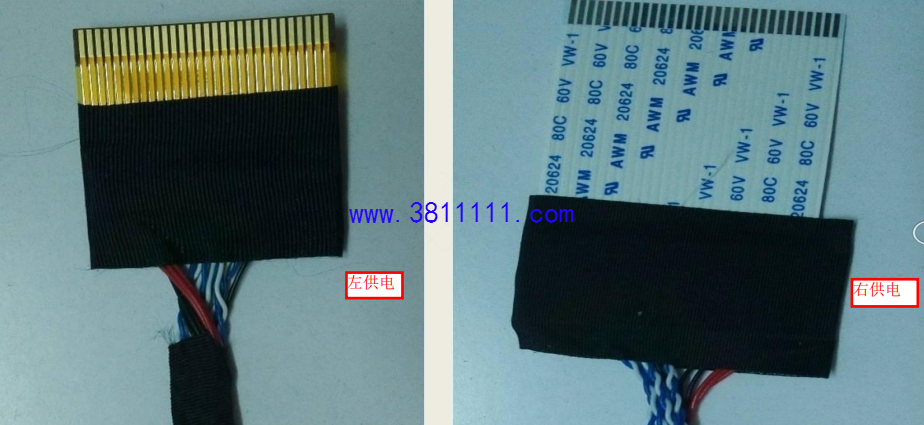

LG高清屏配通用板屏线，51P双10位 左边供电


烧写程序的工具

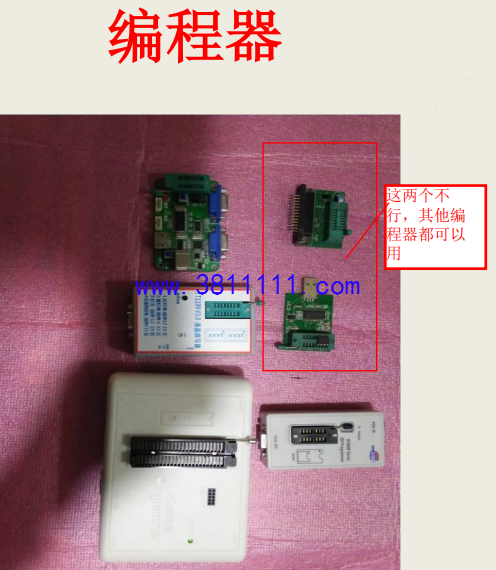

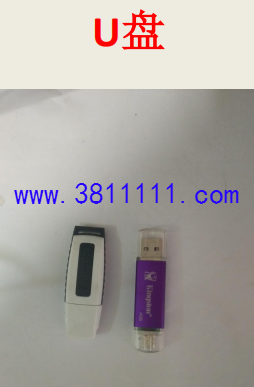

烧写程序的工具通常有两种，一种是U盘，还有一种就是编程器，这两种工具在液晶电视维修中碰到软件故障经常要用，两者缺一不可，不同的软件用不同的工具来烧写。
市场上刷机U盘兼容性好的比较难寻，买到不兼容的刷机U盘，那是死活刷机不成功。编程器种类也繁多，便宜的编程器通常是要拆下存储器来烧写，带ISP功 能的编程器支持在线读写。
U盘烧写通用板程序方法
首先U盘进行fat32格式化。

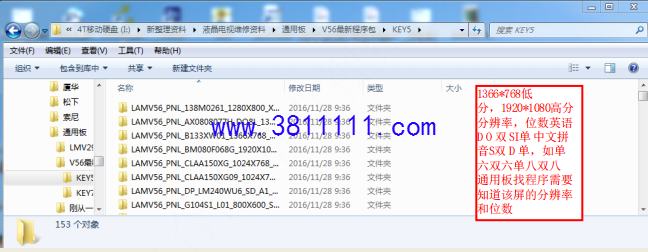

在电脑上打开V56最新程序包后会有7键和5键程序，根据你的电视按键多少选择7键还是5键。
把你找到的程序复制到U盘根目录里，然后把U盘插到通用主板上。
通用主板加_上12V供电，U盘指示灯闪烁，等到U盘指示灯熄灭就烧写成功。
U盘烧写通用板程序

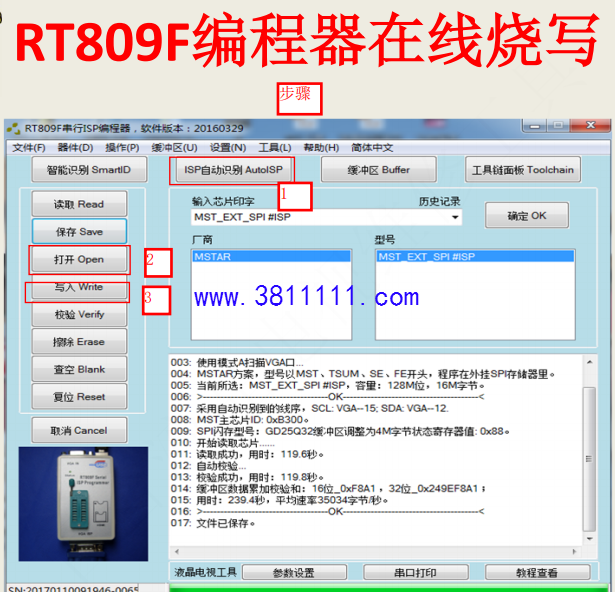

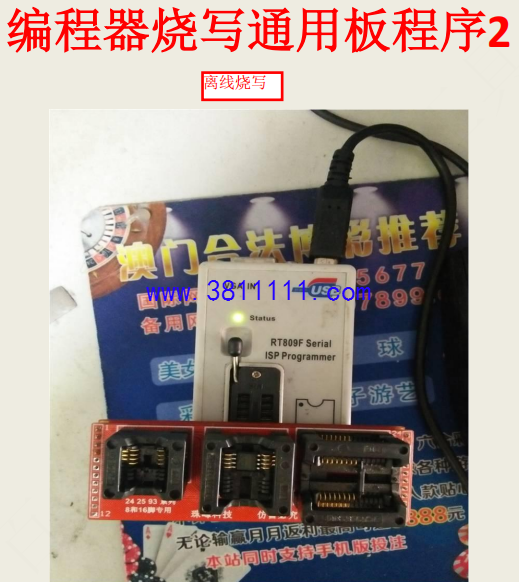

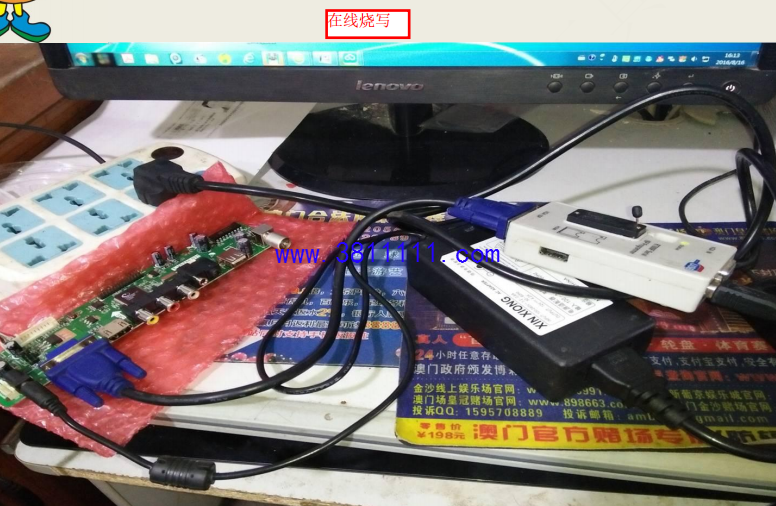

编程器烧写通用板程序1

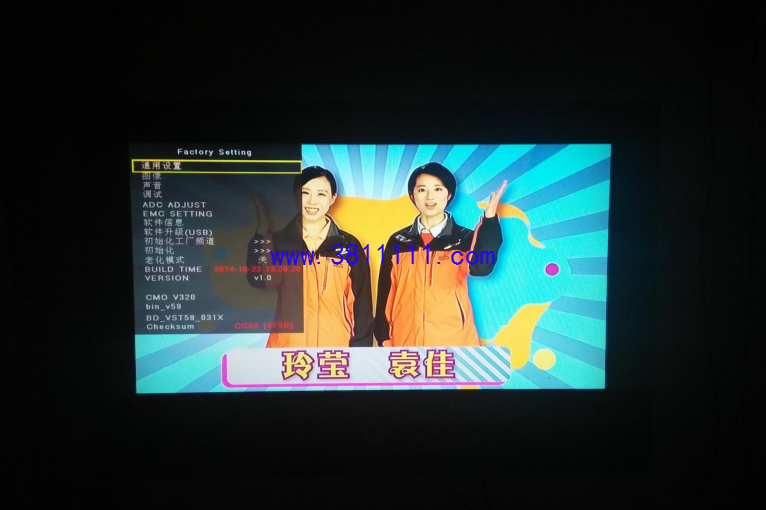

进总线菜单+1147
