液晶通用板点屏须知与操作方法要领
如今修电视是液晶的天下，很多时候需要确定知道是不是屏坏了，才能进行下一步怎么修，这里介绍用通用板点屏的操作方法。

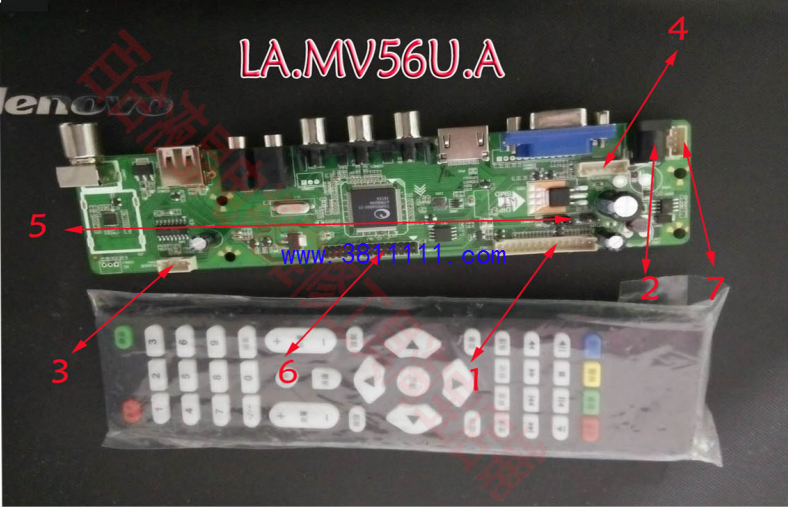

各插口功能:
1.按键和遥控接收插座
2.12V电源供电
3.喇叭接口
4.背光控制(包括: 12V GND BKL (背光开关信号) ADJ (背光亮度信号)注意:在点大屏的时候12V不要通电，只需要接GND和BKL和ADJ或是GND和BKL我们现在用的屏基本上第12脚为BKL脚我们可以注意看一下高压板上面的标识)
5.显示屏电压选择(3.3V 5V 12V这个要特别注意弄不好就会烧屏，一定要先查清楚你所要点的屏上电电压)

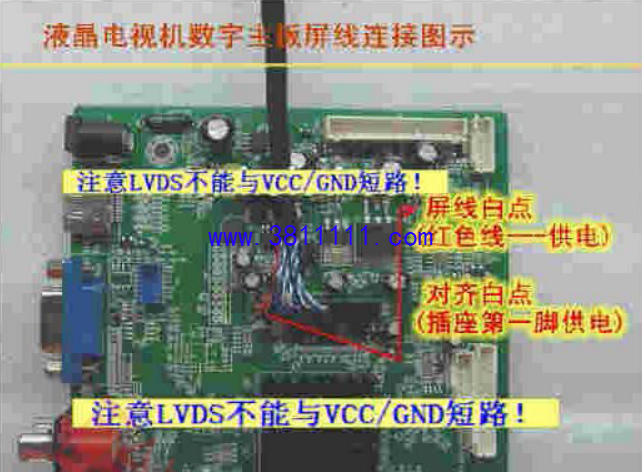

6. LVDS 屏线(屏线不 能插反或是插错，不然会引起烧板或是烧屏，注意屏线的电源- -头应插在长方形的角有个一缺口的那一端，或是打有白点的那一端)
7.和2一样功能都是12V供电

万能液晶驱动板主板特点:
此液晶驱动主板可以从:5.6寸直接点到60寸，不管你是高分低分，只需要一个高分程序和一个低分程序即可搞定(建议买家够买两套此
液晶主板，一板写高分程序，一板写低分程序这样用起来更方便) ,目前我这还有--种液晶主板不论高分低分屏，可全部通过遥控器来操作，不用因屏不同而又要重新烧录程序。但是我不建议大家买这样的板，虽然不用重新写程序，但是你每次点一一个高分屏或是一一个低分屏后，再点另- -种屏时，又得用遥控器进总线进行程序的改写，有时候还改写不成功，造成我们以为屏坏的错觉，所以我建议大家也不是为了省那么100多块钱而去影响我们的工作效率。此主板带了现在主流的HDMI高清接口两路,一-路 AV输出和输入,两路高清分量信号输入，一路S端子，一路RF,和一路声音带来听觉震撼的同轴声音输出，给我们带来不一样的听觉效果。

通用方案高清液晶电视板:全通用兼容99%以上大屏幕液晶电视屏可选
(1366X768模式或
1920X1080 HDTV模式)
目前最常用的1366X768 / 1920X1080P模式通用套板支持26--- -55
大屏幕液晶屏，如:
三星:
LTA320W2- -L02 ;LTA320WS-L03 ;LTA320WT-L14;LTA320WT-L16;LTA400
WS-L01;
LTA400WT-L02; LTA400WT-L01;LTA400WT-L11;LTA400WS-LH1;
LTA400WT-LH2; LTA400HS- -LH1;
LTA400WT-L17; LTA460WS-L01;LTA460WS-L03 ;LTA460WT-L03;
LTA460WT-L14;LTA460WT-LH2;
LTA460HS-LH1 ;
LC320W01, LC320WX1 ;LC320WX3;LC370W01 ;LC370WX1 ; LC370WX3;LC37
0WX5;
LC420W02 ;LC420WU2;LC420WX4 ;LC420WX5; LC420WX6;LC470WX
1; LC550W01
AUO台湾友达:
T315XW01;T315XW02 ;T370XW01 ;T370HW01 ;T420XW01;T420HW01
CMO台湾奇美:
V260B1 -L01 ;V270W1-L01; V270B1-L01; V296W1-L14;V315B1-L01;V31
5B1-L04;
V320W1-L14; V320B1-L04; V320B1-L07 ;V370H1-L02; V420H1-L0
3;V470H1-L01;
V470H1-L02 ;V470H1-L03
CPT中华: CLAA320WA01 CLAA320WA02 CLAA370WA01 CLAA370WA02
有了此套全能通用套板，即可对市面上各种品牌机快速检测断定故障部位,一-般对一台大屏幕液晶电视故障检测可在2一-10 分钟内完成，大大减轻维修负担!!
点屏前准备:
1.设置屏电压
2.设置分辨率

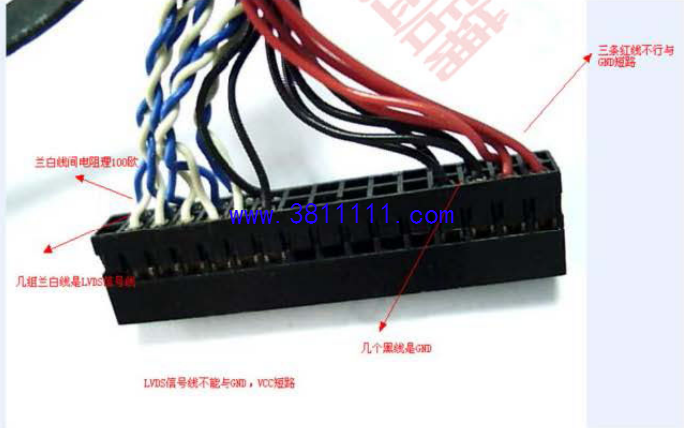

3.屏,屏线和主板都连接再测试LVDS信号(每组100欧左右)不能上电测试上电前须知:






屏线白点应与主板白点或是缺口对齐.
强烈要求上电前测量k LVDS不能与GND,VCC短路.
点屏的调试(工厂模式调试)

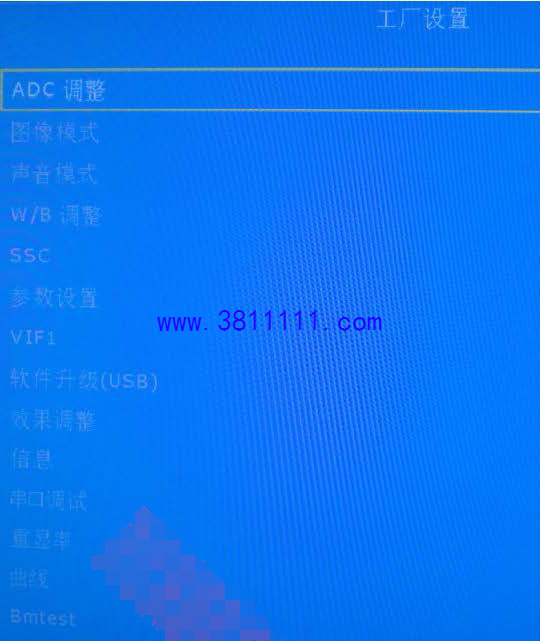

进工厂模式方法:菜单+1147进去后看到如图:


一般我们只 需要到参数设置里面进行调试。
我们在点屏的时候会经常遇到花屏，或是字重影(或是看到字笔画零散,不连贯的感觉，特别按菜单可以看到更明显)。其余的-一些工厂
里面的调试在点屏的时候不会遇到。

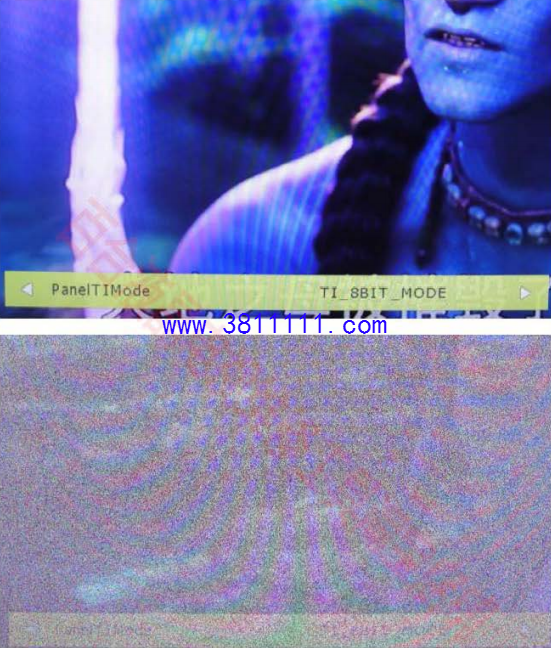

花屏，一般都是由于屏的位数没调对(屏分为单6位屏、单8位屏、双6位屏、双8位屏、双10位屏),我们可以进入工厂模式后，选择参数设置，按确定进入参数设置模式，选择到PanelT IMode这一项进行选择，按遥控器的左右方向键即可进行选择，里面有三个选择，分别为6位8位和10位，
