东芝S75-A7110型笔记本电脑开机后屏幕不显示故障维修

[复制链接]

管理员

Rank: 9Rank: 9Rank: 9

帖子
740
主题
398
积分
49242
在线时间
516 小时
注册时间
2013-6-30
最后登录
2022-10-2
QQ
发表于 2020-1-14 16:55:50 | 显示全部楼层 |阅读模式
一台东芝S75 -A7110型笔记本电脑(板号:DA0BD6MB8D0),开机后不显示。
断电后测量主板上+1.35VSUS (内存主供电).+1.05V(总线供电).+1.5V(桥供电)、二级供电+3V/+5V、+1.35V_CPUVDDQ(CPU内存模块供电)、VCC_ CORE核心供电电感的在路电阻,无明显短路现象。
接下来.上电实测上述电压:+1.35VSUS内存主供电来自由PU1(TPS51216)和电感PL2组成的PWM电路,实测PL2输出端电压为1.35V;+1.5V桥供电来自PU12(G9661)⑥脚,实测电容PC208两端电压为1.5V;+3V二级供电由+3V_S5电压经PQ25(AON7406)控制后从①脚输出;+5v二级供电,由+5V_S5经PQ26(AON7406)控制后从①脚产生。实测这两组电压均正常。+1.05V总线供电来自PU10(TPS51211)和电感PL7组成的PWM电路,实测PL7输出端电压为1.05V;+VCC_CORE核心供电来自PU5(ISL95812)和电感PL3~PL5组成的PWM电路,实测该组电压为0v,明显异常。
测量PU5①⑦脚(VIN,主供电由公共点供电)。

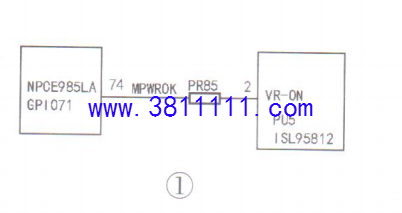

16脚(VDD,由+5V. S5供电)和23脚(VDDP,来自+5V_ Ss供电)电压均正常,但②脚(VR_ON,芯片的开启信号)电压为0V(正常值应为3.3V)VR-ON信号来自EC芯片NPCE985LA的74脚,如图1所示。
测量NPCE985LA⑦脚电压为3.3V,正常。断电后测量电阻PR85阻值正常,PUS②脚在路电阻也无异常,怀疑此信号传输线路断路。仔细观察,发现PUS附近的PCB板腐蚀开路。用导线短接断路点后试机,故障排除。

看帖是修养,回帖是美德,认真回帖是对他人的尊重。发帖也是一种辛勤的劳动、付出,请在分享他人的劳动成果的同时,来一句 ‘谢谢’ 真的不会花费很多的时间,却体现出你接人待物的基本素质与涵养。

中级工程师

Rank: 9Rank: 9Rank: 9

帖子
3695
主题
438
积分
17582
在线时间
253 小时
注册时间
2010-6-7
最后登录
2020-7-3

优秀会员

发表于 2020-4-18 15:04:36 | 显示全部楼层
支持你,可以全国联修哦·········
