间冷式无霜冰箱除霜故障分析检修六例
间冷式无霜电冰箱应用比较广泛，其除霜方式基本.上都是采用全自动除霜电路。压缩机循环制冷时间和定时除霜时间由除霜定时器内一组2选1开关切换控制,而开关的定时切换,则由定时器内一只微型同步电动机拖动凸轮机械机构来实现。自动除霜电路通常由定时器(制冷时间8.5h~8.8h,除霜时间15min~30min ).除霜加热器( 130W或150w).除霜温控器(断开温度13°C左右,复位闭合温度5°C~8°C).除霜过热保护温控器(65°C~80°C)或温度保险丝(250V/5A.65°C-80°C)等组成。

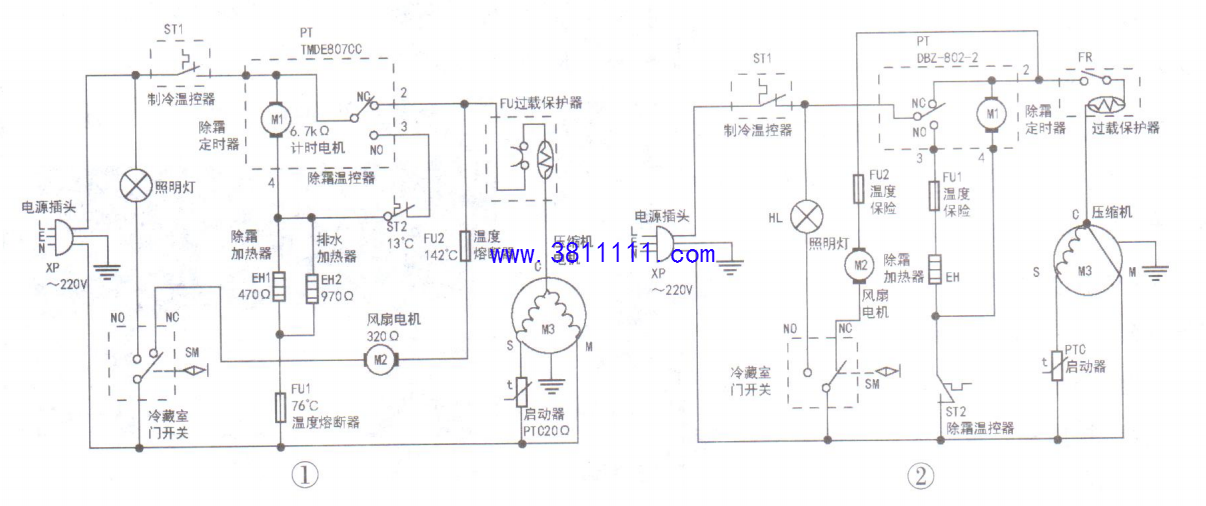

根据同步电机的接法不同，除霜定时器又可分为两类:一类是同步电机接在市电输入端和除霜加热器之间，这类定时器有DBZ -802 -1.TMDE807CC等,典型应用电路(万宝BYD-155型电冰箱)如图1所示。除霜电流路径是:电源插头XP (L)-→制冷温控器ST1常闭触点- +定时器PT①.③脚- +除霜温控器ST2常闭触点-→除霜加热器EH1.EH2- +保护温度保险丝FU1→电源插头XP(N)。定时器同步电机M1的电流路径是:XP (L)-→ST1→PT①脚-→M1→PT④脚- +EH1、EH2- +FU1- +XP(N)。另一类是同步电机接在制冷触点和除霜温控器之间，这类定时器有DBZ-802-2.JS4-802G等,典型应用电路(华凌BCD-268W型电冰箱)如图2所示。除霜电流路径是:电源插头XP (L)- +制冷温控器ST1常闭触点→定时器PT①.③脚-→保护温度保险丝FU1- +除霜加热器EH- +除霜温控器ST2常闭触点- +电源插头XP(N)。定时器同步电机M1的电流路径是:XP(L)- +ST1- +PT①脚→M1→PT④脚→ST2- +XP(N)。
例1:万宝BYD-155型无霜电冰箱,接通电源后压缩机不工作(见图1)。
分析检修:打开冰箱冷藏室门，箱门照明灯HL亮,说明XP接触良好,电源引线亦无断脱故障。拔出XP后,用万用表Rx1挡测ST1两引线电阻值,正常时应为0,若为∞或有-定阻值，说明ST1内部常闭触点开路(不闭合)或因氧化、锈蚀等引起接触不良，应使用参数相同的压力式温控器更换。实测ST1两端阻值为0Ω，ST1无问题。再测定时器PT的①.②脚和①.③脚间电阻值,正常时(制冷状态),①、②脚间为09,①.③脚间为∞,实测两个触点电阻均为∞,说明PT内转换开关损坏。打开定时器检查,开关中心活动触点无烧损,发现是PT①脚输入线脱焊开路。用电烙铁将脱焊,点焊牢后,通电试机,电冰箱恢复正常工作,故障排除。
例2:万宝BCD-148WA型无霜电冰箱,压缩机工作正常,不能自动除霜(见图1)。
分析检修:该冰箱制冷正常,说明市电电源供电无问题，不除霜是除霜电路相关元件损坏引起的。测除霜电路元件,保险FU1和除霜温控器ST2阻值为0,正常;加热器EH1.EH2并联电阻值为317Ω,也正常;PT①、②脚阻值为09.①.③脚为∞，说明PT开关未切换到自动除霜触点上或该触点接触不良。再测PT①.④脚电阻,正常时为同步电机绕组电阻值6.7ksΩ,实际结果为∞,说明PT内电机M1损坏,PT失去驱动力而使开关始终接在制冷位置①.②脚,①.③脚无法接通而不能进行自动除霜,用一只TYC50-5/4W型同步电机更换后,装好定时器试验,故障排除。
例3:华凌BCD-268W型无霜电冰箱,压缩机工作正常,不能自动除霜(见图2)。
分析检修:检查自动除霜电路,断电状态测定时器PT①.②脚为0,①.③脚为∞,说明定时开关处在制冷位置。再测②、④脚电阻为7.7kΩ,说明PT的同步驱动电机正常，继续检测FU1.ST2电阻均为0Ω,表明除霜温度保险FU1未熔断,除霜温控器ST2常闭触点接触良好。再检查除霜加热器EH,其正常电阻为3230左右,实测为∞,说明加热器烧损开路。拆下除霜发热管,取出玻璃管两端密封硅橡胶塞帽,抽出烧断发热丝,接上一根150W好的发热丝,将两个塞帽钳回原位,再将发垫管装回电路,通电开机试验,故障排除。
例4:上凌BCD-180W型无霜电冰箱，自动除霜电路工作失常,不能除霜,冷冻室微冷,冷藏室不凉,制冷效果差(见图1)。
分析检修:检查时压缩机正在运转,冷冻室结满了霜(正常时应无霜),冷冻室微冷,冷藏室不凉，用电热吹风机对冷冻室背板和蒸发器进行除霜,检查发现除霜加热器EH1玻璃管炸裂且内部加热丝烧断。用户反映前5~7天曾检修更换过加热器,进一步检查是上次检修时,玻璃管加热器安装不正确,加热管未卡入蒸发器底部的沟槽内,挡水板未完全挡住发热管，导致化霜的水滴滴在发热管的玻璃.上,使玻璃管炸裂并烧断加热丝。正确安装好玻璃管加热器后,故障排除。
例5:万宝BCD-158A型无霜电冰箱,每次除
霜时间均过长,屡烧除霜加热器(见图1)。
分析检修:屡烧除霜加热器的主要原因是除
霜温控器ST2失灵及保护用温度保险丝FU1失效造成的。检查FU1正常,上标76°C熔断温度也正确。拆下ST2,将其放在装有水银温度计的热水杯中进行试验,正常时ST2在水温为139C左右应断开,而试验中在水温60°C左右才断开,说明ST2老化失灵,由于ST2断开的60°C尚未达到FU1的76°C熔断温度，导致每次除霜时间过长和除霜温度太高，造成加热器屡屡烧坏。用一只KSD301 型.220V/5A.13C温控器代换ST2后,故障排除。
例6:万宝BYD-155型无霜电冰箱,一打开冷藏室箱门,就有积水流到地面.上(见图1)。
分析检修:此现象是排水道路堵塞,造成除霜后的水不能流到接水盘内,并改路流到冷藏室。冷冻室化霜产生的水从盛水盒-出水嘴-→塑料管→套管一+接水盘,经检查发现是出水嘴完全堵塞,化霜水不得不顺冷藏室壁面流出,导致本故障。用较柔软物捅净出水嘴堵塞的脏物,通电开机,故障排除。
