康佳LC26ES60型波晶彩电不开机故障检修
一台康佳LC26ES60型液晶电视，无规律出现指示灯亮.不开机现象。

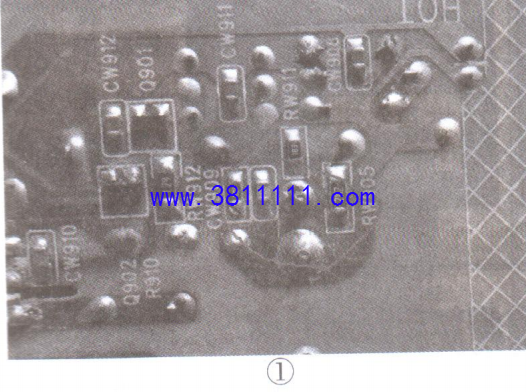

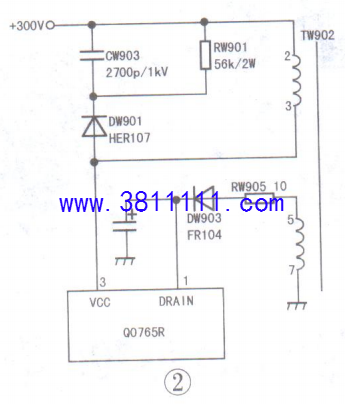

上电,测量二合一板(板号:34005565)输出的+14.5V电压,有时在7V~13V之间波动,有时在6V~9V之间波动。为快速区分故障是因为电源带负载能量差还是主板不良引起，换用康佳LC26HS818型电视的二合一板(板号:34006383,外观基本相似,输出插座功能也一样,只是输出电压为+12V)。试机，屏上出现康佳开机画面后保护,估计是电压不足所致,由此判断原机电源板有问题。先代换电源芯片Q0765R周围两只电解电容CW905.CW907 (见图1);接下来代换光耦N950,三端精密稳压器N951(KA431),整流二极管D950.D951,电源芯片Q0765,故障依旧。在路测量贴片三极管Q901.Q902及贴片电容,未发现异常。难道开关变压器TW902有问题?在路检测TW902各绕组阻值时，发现TW902⑤脚外接的整流二极管DW903(FR104 )在路阻值不稳定,相关电路如图2示。
代换DW903后试机,故障排除。
分析认为:本机故障原因是DW903性能不良。
