创维40G6A型(8A22机芯)液晶电视，热机自动关机

[复制链接]

南召修电视

管理员

Rank: 9 Rank: 9 Rank: 9

帖子: 740
主题: 398
积分: 51142
在线时间: 516 小时
注册时间: 2013-6-30
最后登录: 2022-10-2

发消息

发表于 2020-1-11 13:55:58 | 显示全部楼层 |阅读模式

一台40G6A型(8A22机芯)液晶电视，热机自动关机。

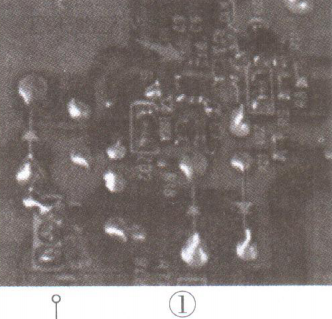

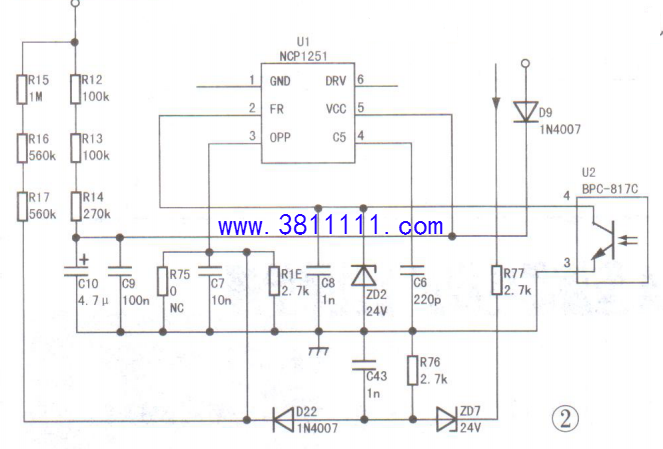

分析检修:经检测,该机电源板(L3N021-00 )在开机约1h后输出电压均为0V。在故障出现时,测得U1(NCP1251 )⑤脚(VCC)电压只有5V,正常值是23V(见图1), 怀疑是U1有问题,但将其更换后故障依旧。检查过压保护电路，发现稳压二极管ZD7性能不良，将其换新后故障排除。
