LED 电源维修工装使用说明
一． 工装实物介绍
1．整机介绍

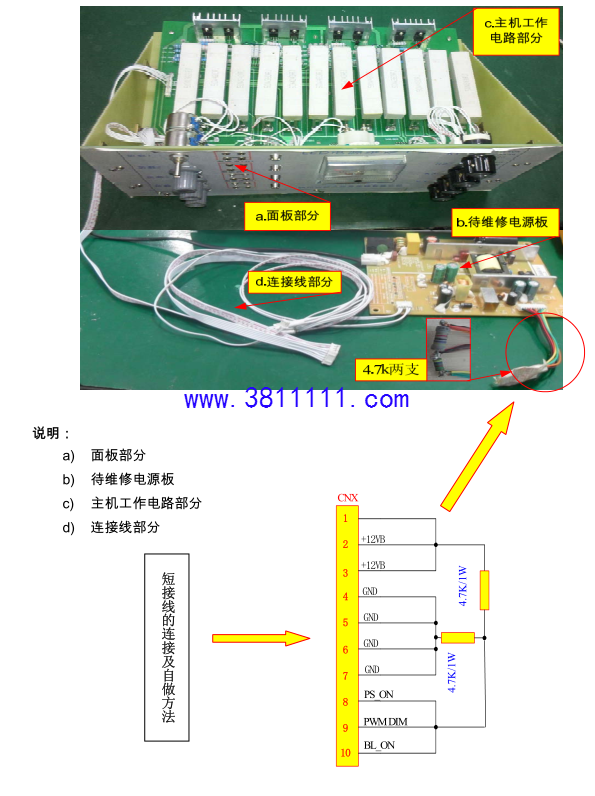

工装实物图

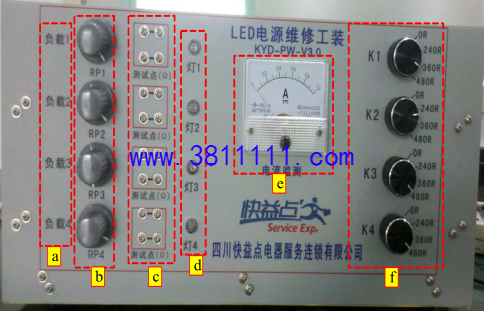

2.面板介绍
工装面板实物图，其面板上已明确标示出其功能。


说明:
a) 负载1~4: 是代表可分别替代4路LED灯条(串);
b)RP1~RP4:是4路双联8组可调电位器旋钮;
c)测试点(2):是4路双联8组可调电位器旋钮的阻值监测点:
d)灯1~4:分别是4路负载工作指示;
e)电流监测: 是指LED驱动电路输出“总”电流值;
f) K1~K4 :是分别切换4路负载级别档位开关;
注意:负载1---测试点一灯1--K1→电流监测表=组成“1路”;
负载1- -P1I--测试点- -1--K-- > .电流监测表=组成“2路”
负载2--- RP2---测试点一灯2---K2-

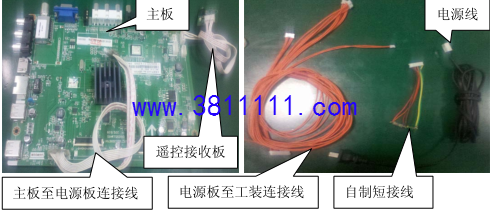

3.所需附件

a)主板或短接线(可根据待修电源板的特性进行选择) ;
b)主板至电源板连接线;
c)自制模拟主板控制用的短接线;
d)电源板至工装连接线;
e)遥控接收板.
二.工装的使用方法
根据不同型号LED电源板，需对工装进行相应设置:
1.使用步骤介绍:
1) 1 路--使用步骤介绍:
◆先确认电源板的具体型号及参数， 再确认RPI和K1的对应设置参值是多少，
(见表1 )
a)通过参照表1,将切换开关档位K1切换到相应的参值(档位)，(例如:
FSPS35D-IMF 190 需将K1切换到480R档;

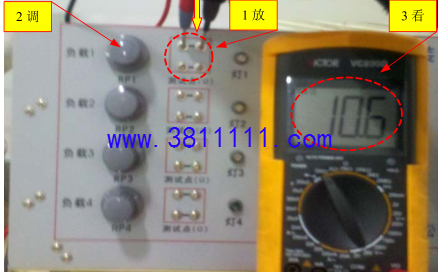

b)再通过参照表1将电位器RP1调为10.62:电位器RPI的具体调试说明:
➢确定RP1随限----通过表1查询得知，(例如FSPS35D-1MF-190对应RP1的
阻值是10.62) ;
➢设置限----将万用表设置到2002档上,红、黑表笔分别放在对应测试点上,
然后轻缓调RP1旋扭,使万用表读数正好为(表1)待修电源板所对应阻值(误
差最好控制在1%);而且尽量使2组阻值相等。

◆连接 工装:
a)利用短接线或连接主板供电及控制线;
b)连接电源板(LED输出)与工装线:
c) 电源板AC供电。
◆观测:
➢通电仔细观察灯1是否被正常点亮;
➢检查电流表的读数是否与电源板标示一致(误差最好控制在10%以内);
➢检查电源板所有 关键电压是否与表1接近标示值;

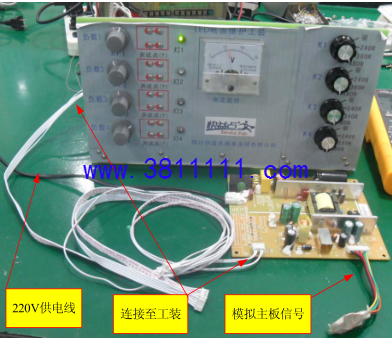

1路负载+短接线连接示意图

2) 2 路---使用步骤介绍:
◆先确认电源板的具体型号及参数， 再确认RP1、RP2 和K1、K2的对应设置参
值是多少，(见表1 )
a)通过参照表1,将切换开关档位KI、K2切换到相应的参值(档位), (如如:
HSS30D-2M9 120需将K1、K2切换开关切换到240R档;
b) 再通过参照表1将电位器RP1、RP2调为8.602: 电位器RPI、 RP2的具体
调试说明:
➢确定电位器RP1、RP2限----通过表1查询得知，(如HSS30D-2M9 120
对应阻值是8.60。
➢设置阻---将万用表档位设置在2002档，红、黑表笔分别放在对应测试
点上，然后缓慢调RP1、RP2旋扭，使万用表读数正好为(表1)电源板所
对应阻值(误差最好控制在1%以内);而且尽量使4组阻值相等。.


连接工装:
a) 利用短接线或连接主板供电及控制线;
b)连接电源板(LED输出)与工装线;
d)电源板AC供电。
➢通电仔细观察灯1、灯2是否被正常点亮;
➢检查电流 表的读数是否与电源板标示- -致 120mA※2=240mA ( 误差最好控制在10%以内); .
➢检查电源板所有电压是否与表1或接近电源板标示值;
3) 4路--使用步骤介绍:
◆先确认电源板的具体型号及参数， 再确认RP1、RP2、RP3、RP4和K1、K2、K3、K4的对应设置参值:
a) 通过参照表1,将切换开关K1、K2、K3、K4档位分别切换到相应参值(档位)，(如: HSM35D-4MF 120需将K1、K2、K3、K4切换开关都调到480R档;

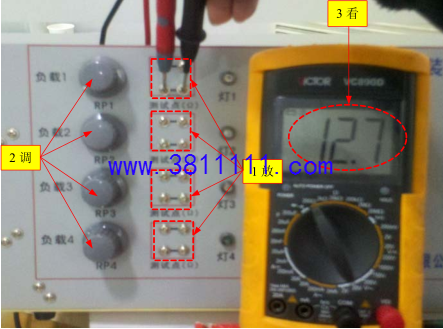

b) 再参照表1将电位器RPI、RP2、RP3、RP4分别调为12.79: 电位器RPI、RP2、RP3、RP4调试具体说明:
➢确定RP1、RP2. RP3、RP4限----通过表1查询知, (如HSM35D- 4MF 120对应RP1、RP2、RP3、RP4 的阻值是12.79。
➢设置阻----将万用表档位设置在20092档上，红、黑表笔分别放在对应测试点上，然后缓慢调RPI、RP2、RP3、RP4旋扭，使万用表读数分别正好为(表1)电源板所对应阻值(误差最好控制在1%以内);而且尽量使8组阻值相等。


连接工装
a)利用短 接线或连接主板供电及控制线;
b)连接电源板(LED输出)与工装线;
c) 电源板AC供电。
➢通电仔细观察灯1、灯2、灯3、灯4是否被正常点亮;
➢检查电流表的读数是否与电源板标示-致120mA※4=480mA(误差最好控制在8%以内);

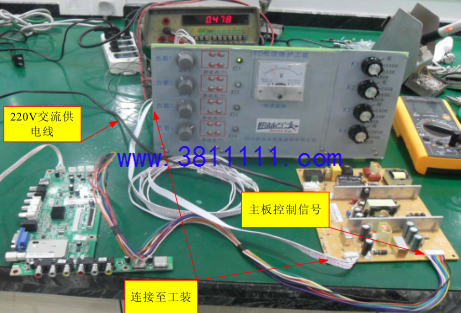

➢检查电源板所有电压是否等于表1或标示值(含12V/PFC/LED+等电压);四路负载+主板连接示意图


2.使用工装维 修前的必要条件
检修LED (2 合1)电源组件之前，先确定该电源板型号及输出(LED)部分状态;
1)

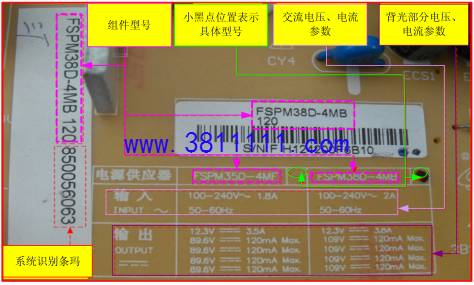

电源板型号识别图:


a)  找出点黑点位置，确定电源板型号；


b)  对应电源板型号，确认输出电压、电流参数

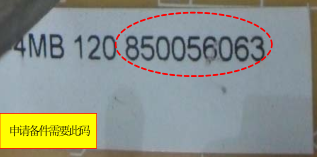

c)  系统识别编号是备件库的编码；


2）电源板实物举例识别[FSPM38D-4MB-120 ]，厂家不同，电源命名均有差异。
a)  因每种电源板上有很多型号状态预留值，具体主要看黑点位置为此板型号；

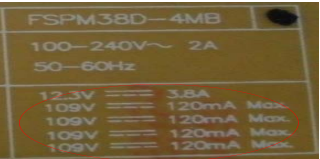

b)  黑点在右边


c)  型号及含义


d)  具体输出电压和电流

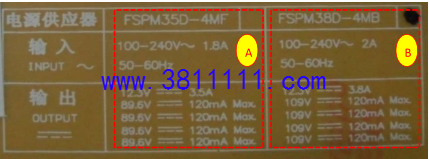

如果黑点标识在“A”处，说明电源板型号为“FSPM35D-4MF”，电压、电流对应框框里数字，由此识别。


三.实验情况说明
1. LED(2合1)电源通电后，维修工装上的指示灯对应被点亮(接几路输出，就应有几
路指示灯被点亮)，且明亮程度-致;同时电流表电流值与标称一致(或接近)，即可判断
该电源板正常，否则判为故障板，随后进行相应电路的检修。
2.对LED(2合1)电源板LED背光出现故障多为黑屏或LED亮一下马上保护等，在
此工装试修均能检查出来。但对个别LED (2合1)电源组件若出现光暗或者带不起载现
象，所以在工装上试修时，-定要观察电流表的电流读数;
3.此工装不适用于检修LCD屏的(2合1)电源组件(该电源组件输出的电压和电流及特
性不同)。
4.部分电源板需要连接主板才能正常工作:部分电源板只需有短接线短接即可;(见表1)
s.部分电源板在12V输出位置，需要对地接2W以上300~ 6002左右的负载电阻:
6.注意:如(FSPS35D- 1MF- 190、 HSS35D-1 MF- 190、 MPS35D-1MF-190 )三种不同厂
家的电源板，电流输出一样，但RP参值确不同。比如: FSPS35D-1MF-190 为10.62 、
HSS35D-1MF-190为18.20 、MPS35D-1MF- 190为10.792; ，
总结:该维修工装通过对大部分(2 合1)电源组件进行实验，除了个别缺货电源组件没有
测试外，其余均能对其进行检修;对此没有测试的电源组件，后期将采用逐渐收集测试。
四、注意事项
在用该维修工装检修或老化LED(2合1)电源组件过程中,因输出的电压和电流较大，
部分器件发热量较大防止烫伤，维修人员千万不能离开现场;若出现打火或冒烟，应该立
即关闭电源。切记!!切记!!
特别提示:为了更好地配合LED (2合1)电源工装检修电源组件,保障维修出来的组
件修复质量，请严格按照使用说明进行操作。

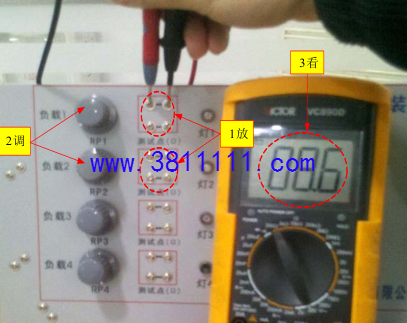

备注:
1.1、2、4路分别表示电源板LED-端路数;
2.1 放-表示第一步把测试表笔放到对应测试点;
2调--表示第二步调节阻值;
3看-表示第三步观察万用表读数值;

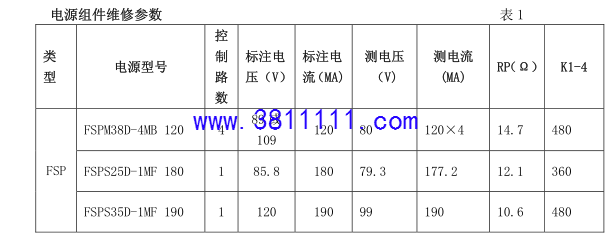

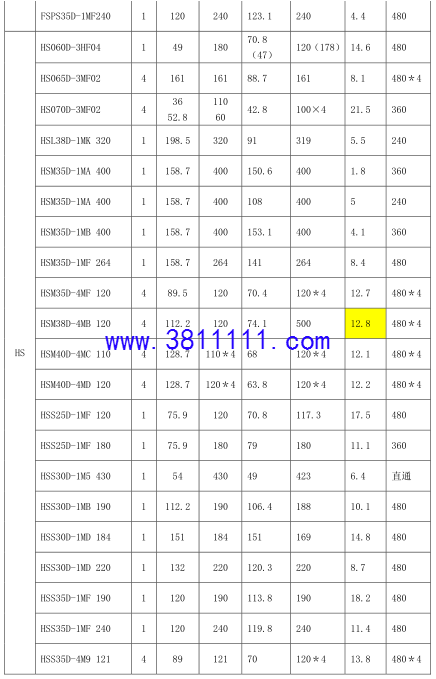

电源组件维修参数
表1
