海信TLM32V68A型液晶电视三无故障检修

南召修电视

一台海信TLM32V68A型液晶电视,三无。

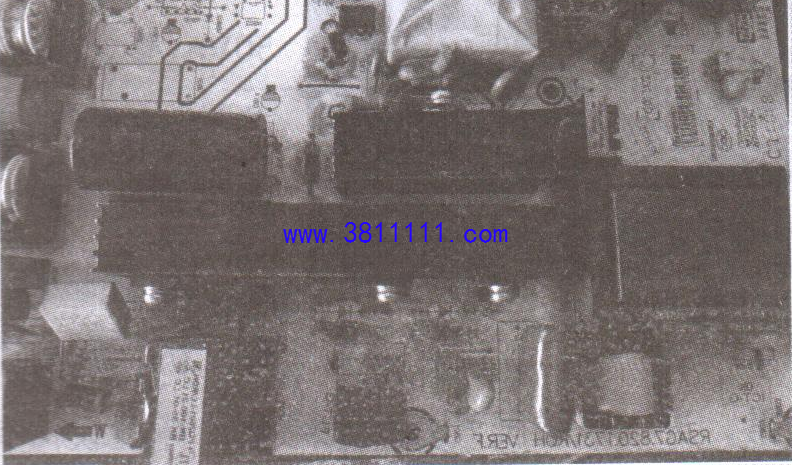

拆开检查，目测电源二合一板(板号:RSAG7 820.1731/ROH)上保险丝F801(4A/250V)发黑,说明电路中存在严重短路现象。在路检测开关电源初级电路，发现开关管V707、V708(均为7N60)短路,二极管VD705、VD706(均为SF28G)击穿。更换上述损坏元件(见图1)后，单独测试电源二合一板，找一只1k52的电阻跨接在S5V与STB端上强制开机，在12V输出端上接一只12V灯泡，上电后12V灯泡亮度正常，此时测得开关电源输出的S5V、M5V.12V电压均正常。于是将电源二合一板装回机器后试机，故障排除。
