康佳s55U型液晶彩电，开机后伴音正常,黑屏

南召修电视

一台康佳s55U型液晶彩电，开机后伴音正常,黑屏。

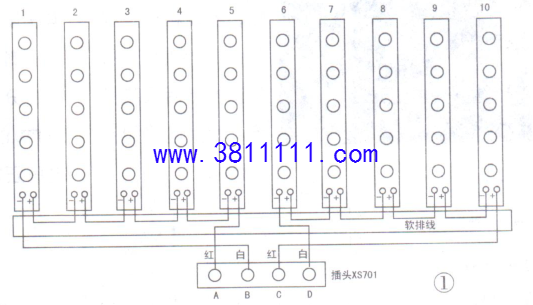

上电,实测背光输出插座XS701各脚电压均为0V。外接点灯器检测灯条,-组灯条不亮,另一组灯条亮，点灯器显示电压为51.9V ,此时屏上出现较暗的图像。看来屏内灯条坏了,开机后背光电路进入了保护状态。小心翼翼地拆开液晶屏,发现该机屏底部平铺有10根灯条,每根灯条上有5只串联的灯珠,5根灯条串联成- -组，其连接关系如图1所示。
用点灯器检测，发现A.B所连灯条不亮。检测相关灯条，发现多只灯珠断路。为保证维修质量,决定将10根灯条全部换新。将新灯条按原位安贴好,并插好灯条插头，用点灯器测得A.B组灯条电压为68.6V,C.D组灯条电压为66.8V。
装好液晶屏后试机，故障排除。这时测得插座xS701中A.B端间电压为79.6V,C.D间电压为79.7V ,即加在每只灯珠上的电压约为3.18V。为了
延长灯珠寿命,决定调低背光亮度设定值。实测背光亮度为“100”时(原设定)整机交流电流为0.43A;将背光亮度改为“50"时,整机交流电流降为0.31A。
