海尔LE32B50型液晶电视不开机故障检修
-台海尔LE32B50液晶电视，通电后红灯亮,按“开机”键后红灯闪烁五次后长亮,但不开机。

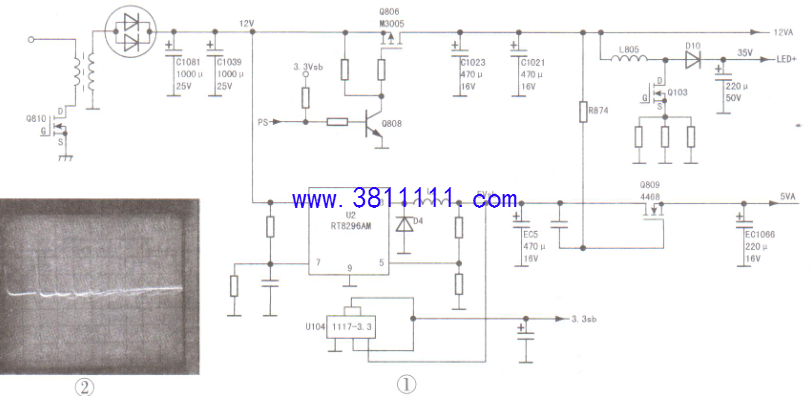

该机采用三合一板，开关电源只输出12V电压,以U2( RT8296AM )为核心的电路把12V电压转变成为5Vsb待机电压,U104 (1117-3.3)再将5Vsb电压稳压成3.3Vsb待机电压,如图1所示。


二次开机后,CPU输出高电平,三极管Q808饱和导通，拉低P沟道场效应管Q806的栅极电压,Q806导通,输出12V电压12VA,此时N沟道场效应管Q809导通，输出5V电压5VA。同时，12V电压通过储能电感L805加到场效应管Q103的漏极,Q103工作在开关状态,L805中产生感应电压,12V电压叠加后，在D10负端输出35V直流电压供给灯条。
上电后测开关电源输出的 12V电压为12.21V,5Vsb电压为5.14V,3.3Vsb电压为3.23V,均正常;二次开机,背光亮一下即灭, 12VA和5VA电压随即消失。
故障原因是不是供电纹波过大呢?先用示波器监测12VA.5VA电压,未发现异常。接下来测量12V及5Vsb.3.3Vsb电压纹波,发现12V电压中的
纹波,在通电瞬间和二次开机时高达3Vp-p,如图2所示，因此判断滤波电容C1081.C1039性能不良，将C1081、C1039两只电容更换后通电试机,故障排除。
