CH341A编程器使用图解（二）

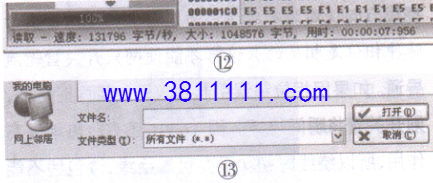

若要读取存储器中的数据，则点击任务栏中的“读取”按钮，这时编程界面下方会出现读取进度条提示，如图12所示。随后点击任务栏中的“保存”按钮，即可对读取的数据进行命名，并保存到指定的位置。

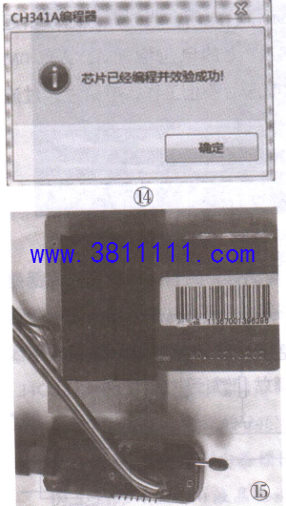

若要向存储器中写入数据，则先点击任务栏中的“打开”按钮，这时会出现载入文件选择框,找到需写入的二进制数据(后缀名为bin),然后点击“打开”按钮,如图13所示,最后再点击任务栏中的“自动”按钮，即可将载入的数据烧录到存储器中,并自动完成查空、校验等操作,如图14所示。

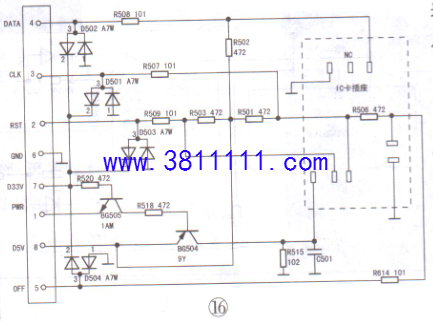

提示:若系统已正确识别存储器,但在点击“自动”按钮向存储器写入数据时,出现“超时错误”提示,这时可改用手动操作,步骤是:擦除-→查空-→编程→校验。井米值得一提的是，因部分IC卡的芯片为24系列存储器，所以用该编程器也可读/写这部分IC卡,但需另备一个卡套,并找到卡套的+5V .SDA.SCL.GND端，分别与24系列存储器插座的⑧脚、⑤脚、⑥脚、④脚相连,如图15所示。为便于查找卡套的相关引脚，笔者实绘出了某型号有线电视高清机顶盒的卡套电路,如图16所示,供参考。
E、TL刷机操作
1.TTL刷机驱动软件安装
先打开该编程器驱动软件文件夹，然后找到名称为“TTL驱动"的文件夹并打开,接下来双击图17所示图标，出现安装界面,如图18所示,点击“安装”按钮,当出现“驱动预安装成功!”字符时,如图19所示,则表示TTL驱动软件安装成功。在实际使用中，需进一步确认TTL驱动程序安装是否成功，其具体方法如下:先将编程器上的跳线帽置于TTL刷机状态位置,然后将编程器与电脑相连,最后打开电脑“设备管理器”中
的，端口(COM和LPT)"(计算机-→属性→设备管理器-→端口(COM和LPT)),如出现“USB -SERIAL CH341A (COMxx)”字符，如图20所示，则表明TTL驱动软件安装成功，这时才能进行平板彩电在线软件升级或查看开机打印信息操作。
2. TTL刷机操作
对于平板彩电而言,TTL刷机操作是指对彩电进行在线软件升级(ISP )或者读取开机打印信息。在进行该项操作前,先找到待刷机彩电的升级
端口，即RXD (接收数据).TXD (发送数据)、GND(接地)端。许多平板彩电的RXD.TXD端通常为主板上VGA插座的②脚、⑤脚或④脚.①脚,具体是采用哪一组,可用万用表测量VGA这几个孔的对地在路电阻,若正向阻值为数千欧姆，则表明该孔为升级端;若阻值为无穷大,则表明该孔未用。另外,部分平板彩电在主板上设有专门的升级插座,如图21所示。
接下来将该编程器上杜邦插针的GND、RXD.TXD端与彩电的升级口对应端相连(参见图2)，即RXD端接RXD端、TXD端接TXD端,若在后面的软件操作中,提示连接失败,则对调RXD、TXD连线,即RXD端接TXD端.TXD端接RXD端。为了便于操作调试，建议自制一条升级连接线,该线一端采用规格为2.54mm的三针或四针插座,RXD.TXD线的另一端连接插针和规格为2.0mm的两针插座,以便连接VGA插座和专用升级插座;GND线的另一端焊接-插片，以便与待刷机彩电主板的插座金属部分相连，如图22所示。

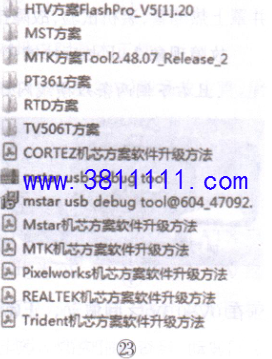

提示:对平板彩电进行TTL刷机时,编程器.的5V电压端不与平板彩电的主板相连,以免与彩电主板.上的供电发生冲突。若用该编程器对平板彩电进行在线升级,则先打开“芯片方案官方升级软件”文件夹,如图23所示，找到待刷机主板对应的芯片方案官方软件,然后安装、运行即可。液晶彩电常见芯片方案如MST、MTK.RTD等)的官方软件使用方法在本论坛中已有发表,在此不再赘述。
若要读取平板彩电的开机打印信息，则先将编程器正确地连接于电脑与主板的升级端口之间(主板不供电)，然后运行Secure CRT软件即可。
|
|
