海尔LE32G310G型液晶彩电不定期无伴音通病维修

海尔LE32G310G型液晶彩电，开机后图像正常,不定期出现无伴音现象,有时开机后几分钟就出现,有时开机后几个小时才出现。

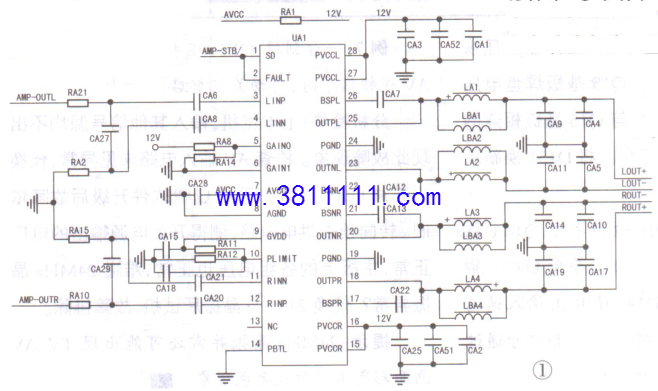

该机主板型号是TP.VST69T.PB901,主芯片U1型号是TSU69KBT-Z1-S1 ,功放电路UA1采用非总线控制的D类功率放大器TPA3110LD2,如图1所示。
外部输入的音频信号送给U1,经∪1切换后从其11.12脚输出，送给UA1的③脚(左声道正极输入)、④脚(左道负极输入)和11脚(右声道负极输入).12脚(右声道正极输入)。UA1的输入方式为差分输入,并且内置偏置电路,正常偏置电压为2.9V。音频信息经UA1功率放大后从18、20脚及23.25脚输出,推动扬声器发声音。
更换信息源试机， 故障依旧,判断故障出在静音或功率放大电路中。在故障出现时,测量UA1供电正常,但音频信号输入端(③、④、11、12脚电压均为0V,正常时约为3V,输出端(18、20、23、25脚)电压均为0.1V,正常时约为电源电压的一半，即6V;①脚(静音)、②脚(故障检测输出端)电压也为0v,即UA1处于静音状态。在本机中,UA1的①、②脚是并联在一起的， 当UA1内部保护电路动作后,②脚输出低电平,使①脚也为低电平,即让UA1进入静音状态。
为了快速查找故障点，在伴音正常时用热风枪加热UA1及外围元件,当加热UA1输入端时,故障很快出现。接好数字万用表监测输入端电压，在加热过程中发现,UA1①脚电压正常时为2.966V,波动- -下后变为2.890V,随后变为0V,此时伴音消失。怀疑UA1①脚外接电容CA21有问题,将其换新后故障排除。
提示:CA21的性能变差后,送给UA1的差分信号不平衡,其正、负输出端存在直流电压差,内部控制电路输出保护信号,②脚输出低电平,功放电路停止工作。

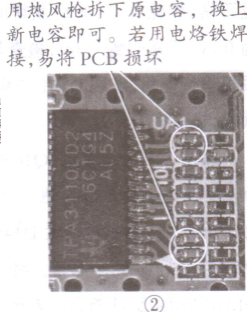

为防止UA1的另外3只输入电容也出现问题，建议将CA6、CA8、CA20、CA21一并替换为1μF的优质贴片电容,如图2所示。事后笔者又维修多台同机芯伴音故障，更换上述4只电容后故障排除,看来该机芯彩电在此处所用的贴片电容质量欠佳。
