创维42E600F型液晶彩电，热机后自动关机的维修方法

南召修电视

一台创维42E600F型液晶彩电，热机后自动关机。
分析检修:上电，测得PFC电压正常，电源板输出的12V. 5VSTB电压也正常，怀疑故障出在主板，上。监测各DC-DC块输出电压,一直正常。替换24MHz时钟振荡晶体后，故障依旧。

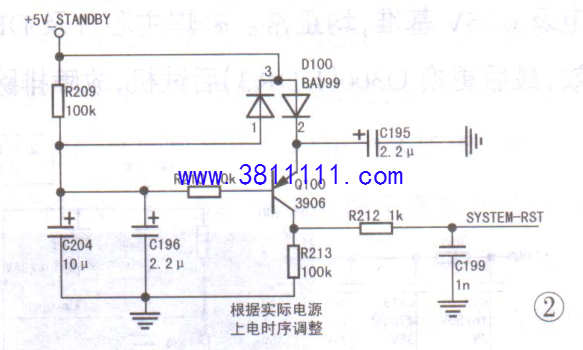

Q100及其外围元件组成复位电路,如图2所示。为快速判定故障,开机后用吹风机加热Q100及其周围元件,并监测Q100的c极电压,发现随着加热时间增长,Q100的c极电压随之缓慢上升,当升到2.9V时自动关机,说明复位电路中有元件热稳定性差。经查,Q100在热态时c.e极击穿。更换Q100后试机，故障排除。


提示:在该复位电路中,R212与主芯片连线中有两个过孔,这两个过孔漏电,从而出现不开机或自动关机现象。实修时可切断两个过孔改用导线连接。
