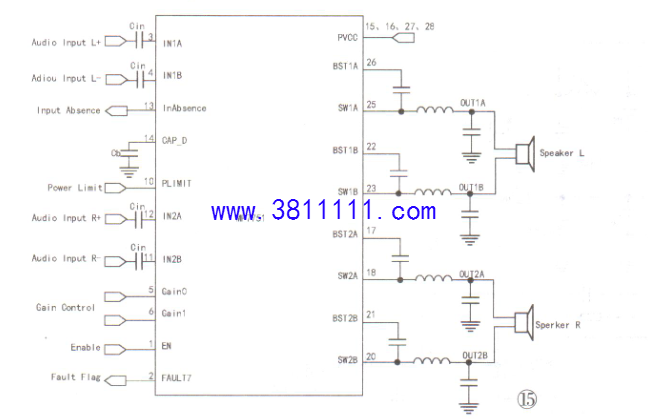

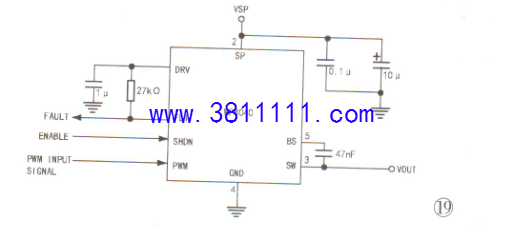

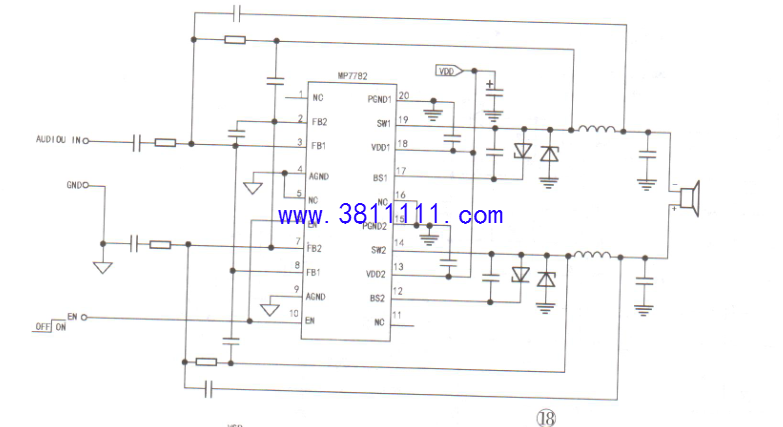

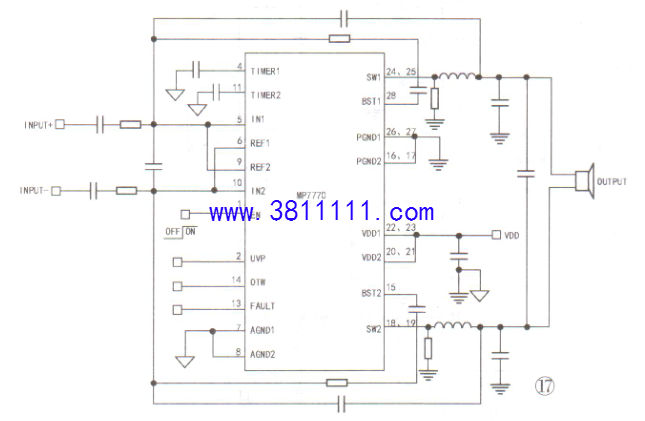

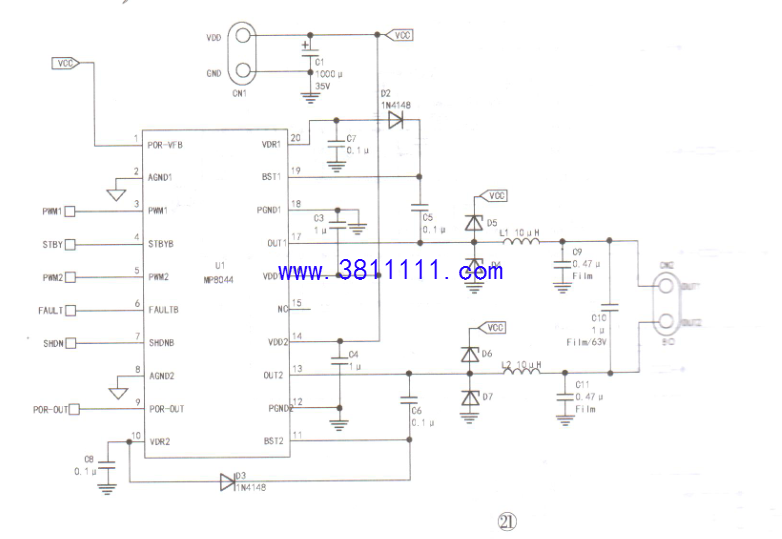

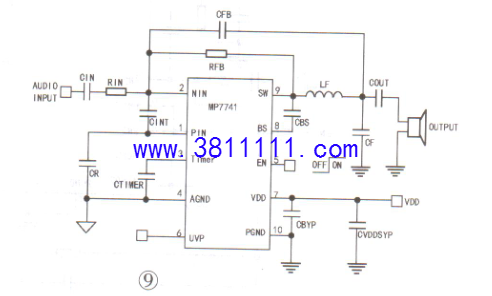

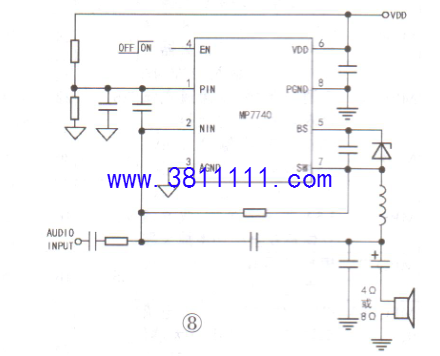

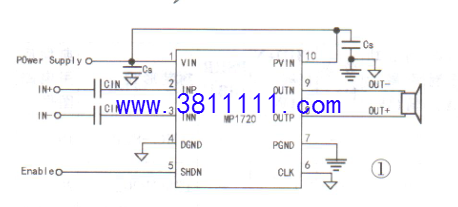

MP系列D类音频功放主要参数与应用电路
D类功放(有时也称为数字功放)是指放大元件工作于开关状态的一种放大电路,即无信号输入时放大器处于截止状态,不耗电;工作时,晶体管进入饱和状态,相当于一个接通的开关,将电源与负载直接接通。由于D类功放的效率非常高(理论值为100%),所以广泛用于平板彩电、多媒体音响、数码通讯、平板电脑等新型电器中。

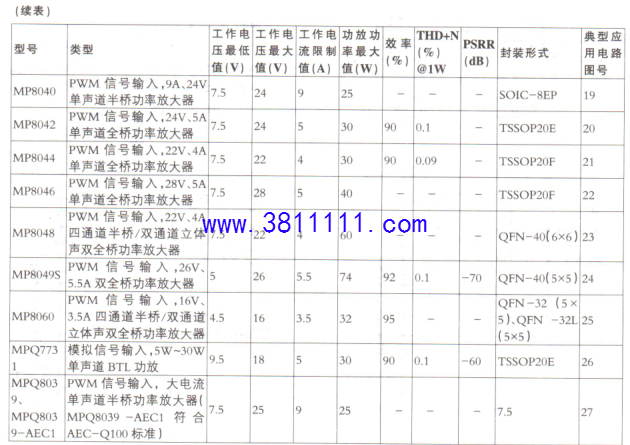

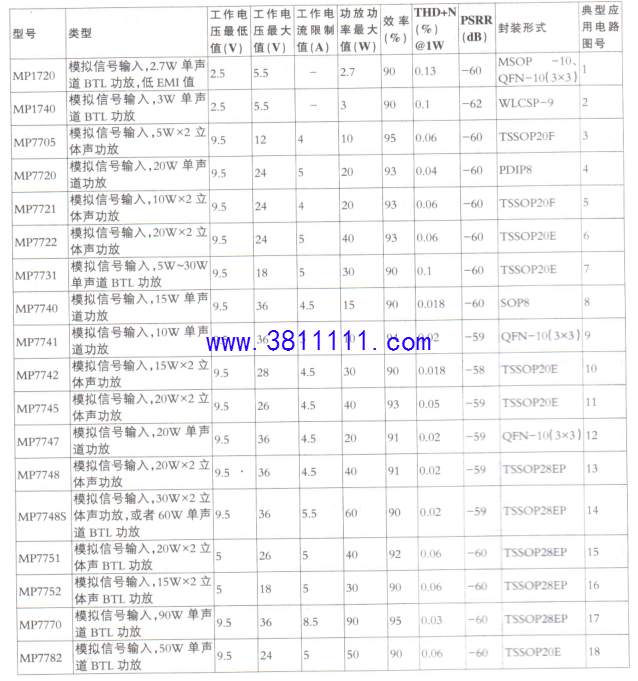

说明:(1)THD+N是英文Total Harmonic Distortion +Noise 的缩写,表示“总谐波失真+噪声"值，该值越小越好。(2)PSRR表示电源抑制比,指输入电源变化量与转换器功放变化量之间的比值,单位是分贝(dB)。
