CH341A编程器使用图解(上)
CH341A编程器支持Windows XP、WindowsVista、Windows 7、windows 8等操作系统，不仅能对24.25系列Flash 或EEPROM进行离线读写，还具有TTL刷机功能,可对平板彩电.卫星接收机、DVD、EVD等进行在线升级,还能在线查看平板彩电的开机打印信息。

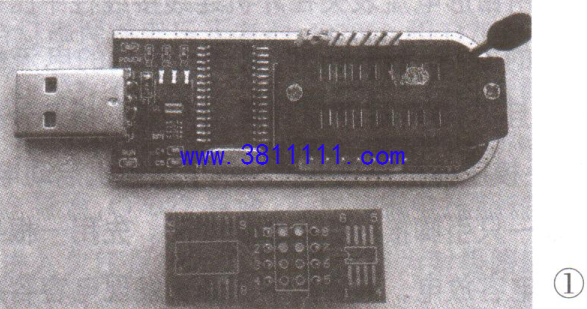

-接口简介CH341A编程器设有USB接口、锁紧座(又称读写座或烧录座)与两排杜邦插针，如图1所示。USB口可直接与电脑的USB2.0串行总线端口相连(也可通过优质的USB连接线相连),进行数据传输。锁紧座上方(即靠近压紧杆)8个插槽主要用于离线读写24系列存储器，下方8个插槽主要用于离线读写25系列存储器。放置存储器时,先向上拉起锁紧杆,然后将存储器的缺口朝上插入锁紧座中,最后向下压紧锁紧杆即可。当读写贴片封装的存储器时，需在锁紧座下方的8个插槽上外接随机配送的转接板，或者外接相应规格的弹跳座。

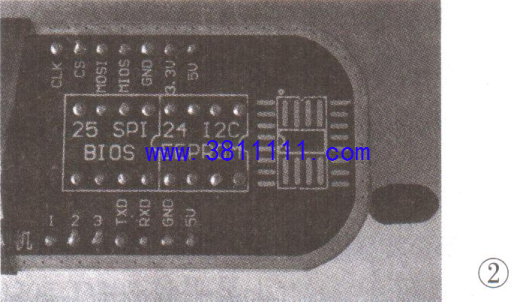

锁紧座插座下侧杜邦插针的①~③脚为编程与刷机状态选择端,如图2所示,①.②脚短接为编程状态,可对24.25系列存储器进行离线读写;②③脚短接为TTL刷机状态,可对平板彩电进行在线升级或查看开机打印信息。该排插针的④~⑦脚是TTL接口，引脚功能分别是TXD.RXD、GND、5V。
锁紧座插座.上侧杜邦插针为SPI通信接口，其CLK为同步时钟端,MOSI为主输出、从输入端,MISO为主输入、从输出端。
提示:(1)TTL、RS-232、RS-485是指信号电平格式,TTL标准是指低电平(0V)为“0”、高电平(+5V)为“1",RS-232标准是正电平(+15V)为“0”,负电平(-15V)为“1”;RS-485标准与RS-232标准类似,但采用差分信号负逻辑方式。(2)SPI是串行外设接口(Serial Peripheral In-terface)的英文缩写,是一种高速、全双工同步通信总线。


二、离线读写操作

在本型编程器中，离线读写操作又称编程操作。第一次使用该编程器时,需先在电脑中安装驱动软件。
1.编程驱动软件安装

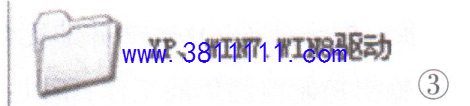

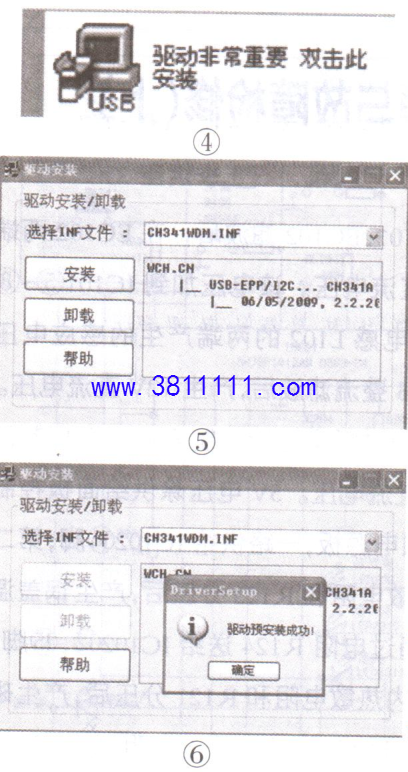

先打开该编程器驱动软件文件夹, 然后找到名称为“XP、WIN7. WIN8驱动”的文件夹,如图3所示,接下来找到图4所示的
安装文件,双击安装，出现安装界面,如图5所示,最后点击“安装”按钮，当出现“驱动预安装成功!”字符时，如图6所示，则表示编程驱动软件安装成功，即可对24.25系列存储器进行离线读写。


提示:若驱动安装不成功,则先下载“360驱动”、“驱动之家”或“驱动人生”等软件,然后安装到电脑中并运行，待主板的驱动程序全部安装成功后,再安装.上述编程驱动软件。
2.编程操作
在成功安装编程驱动软件后，若要进行编程操作,则先将编程器与电脑的USB口相连,然后打开该编程器驱动软件文件夹，找到名称为

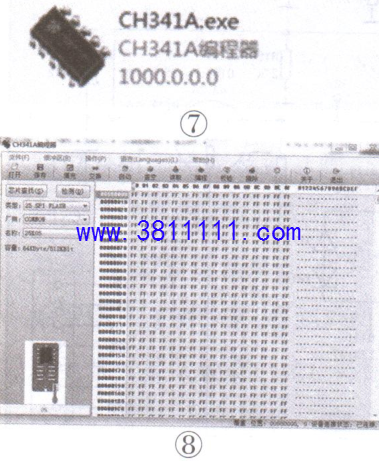

“CH341.exe"的文件,如图7所示,双击该文件图标,即可出现编程界面,如图8所示。

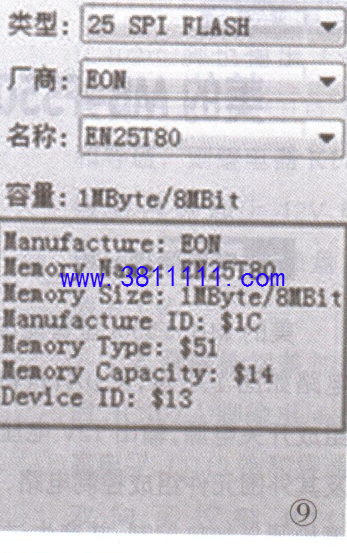

若编程驱动软件安装正确,且编程器与电脑连接正常，则编程界面右下角显示“设备连接状态:已连接”字符。接下来将存储器插到锁紧座上并锁住,然后点击图8左边.的“类型”下拉框,选择芯片类型。若是25系列存储器,可点击“检测(D)"按钮来自动识别存储器的具体型号及主要参数，如图9所示。
若检测信息的第二、三项的值均为“Unknown'但最后四项的值均不是“$FF",如图10所示，这说明系统已检测到了存储器,但无法识别型号,此时手动选择芯片型号即可。



若检测信息的最后四项的值均是“$FF",如图11所示，这说明存储器引|脚接触不良，需检查存储器与锁紧座或弹跳座的接触是否正常;若是使用了转接板,则需检查存储器引脚是否虚焊。
提示:只有系统正确识别了存储器后,才能进行读/写操作。否则,强制进行读/写操作,极易导致存储器损坏。
