长虹LED32B1000C型液晶彩电背光暗故障检修
一台长虹LED32B1000C型液晶彩电，图像正常,但亮度很暗。

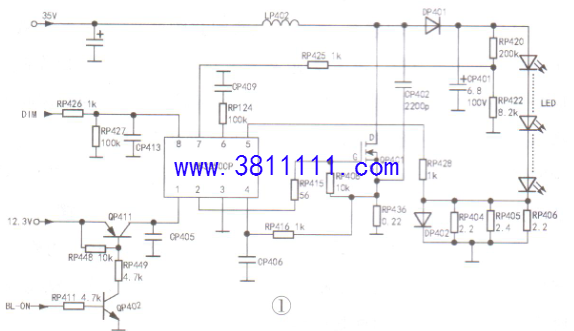

首先进入菜单,从0~100调节背光亮度,亮度无变化。拆机,发现背光亮度很暗。该机背光控制芯片是OB3350CP,如图1所示。测开关电源输出的35V电压正常,但LED+端电压也是35V。监测LED+端电压，发现开机后该点电压.上升到70V后缓慢下降，并且在电压.上升过程中背光会突然闪亮一下,但马上熄灭。根据上述现象判断灯珠有开路现象,导致恒流电路进入过压保护状态。

从维修实践来看，灯珠变质或损坏大致有三种情况:一是短路;二是开路;三是小电流能发光,大电流就开路。正常时，本机LED+端电压约为45V。在升压电路停止工作后，开关电源输出的35V电压直接加到灯条上，灯珠处于轻微导通状态,所以能看到很暗的图像。
接下来用自制灯条测试仪检测灯条，先把测试仪输出电压调到最小，此时灯条处于完全截止状态,然后慢慢调高电压，在电压为35V时,灯条导通发光,但亮度不高,再提高电压,灯条闪烁,测试仪上电压表的读数也不断跳动，这说明变质灯珠开始出现不稳定开路现象。由于本测试仪的空载电压可达160V,在变质灯珠开路时,测试仪空载电压大幅上升，此时变质灯珠在高压下又导通了,如此反复引起闪烁。闪烁一会儿后(约1min)变质灯珠彻底短路,背光稳定,电压表读数稳定在40V,再慢慢调节电位器,电压基本不变,灯条发光稳定。
为防止故障复发，决定降低灯条工作电流，具体方法是拆去电流取样电阻RP404~RP406中的两只。上电开机，背光稳定点亮,但屏左下角稍暗,基本不影响收看。现该机用户已使用月余,一直正常。
