手机锂电使用时间长了，待机时间就明显不如以前那么好，于是就去买一块新的电池。但是旧电池扔了又怪可惜的，且随便乱扔还会造成环境污染。再说了，它毕竟还未到退休的阶段，何不把它的余力全部挖掘出来呢?看看我做的充电电筒，也许你会把刚丢到垃圾桶里面的锂电找出来做一个类似实用的东东。
首先我选了一个旧的手机锂电，买了一个塑胶手电筒和几个直径为10毫米的高亮聚光LED。因为LED的工作电流仅为约20毫安，而锂电的容量一般都在几百至一千毫安时以上，所以用锂电来供电可以工作很长的时间，而且亮度用在一般的晚间随手照明完全可以接受。下面是我的制作过程。
先小心剪开锂电的塑胶外壳，一定注意别把锂电保护板弄坏了，如果保护板弄坏了，充放电就会失去保护，造成锂电的过充或过放而损坏锂电池!!

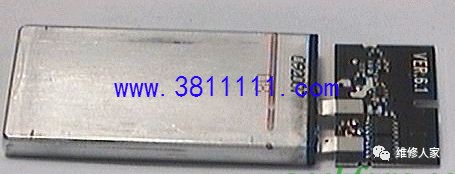

去掉塑胶壳后就见到这个样子：

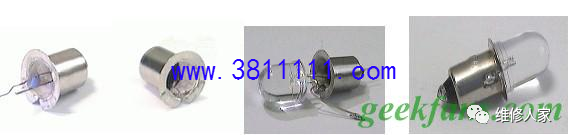

把电筒的灯泡取下来，敲碎玻璃(用报纸包裹住灯泡，然后用铁锤轻敲，这样较安全)保留灯泡座金属部分，注意别把金属部分敲坏了。再把金属壳里面的填充材料掏出来，用烙铁把金属底部的焊锡去掉露出小洞，接着把LED的负极弯成一定的形状，正极直接从金属底部小洞中穿出去。当然，你肯定知道下一步该怎样把LED的两极焊牢固了，不过在焊接之前，最好在金属座中浇灌一些如热熔胶的材料，以便使LED更稳固。

刚作好的LED灯泡同样可以卡在原来电筒灯泡的灯座上。

找到电池的正负极，经过一个约200欧姆的电阻(限流约20毫安)焊好LED灯座以及一个直流电源插座(充电用)，整体测试一下发光电路及充电(充电器改装稍后说明)是否正常。
以上测试OK后，就可以作整体的安装了。

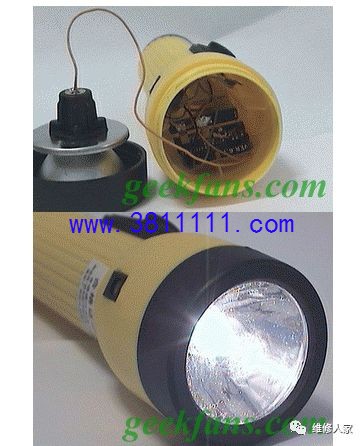

用热熔胶把电池固定在电筒的内部，用导线连接好电筒的开关以便控制LED灯。最后别忘了在电筒的旁边开一孔，用来放置充电插座并且固定好。

上面完成了，充电器的制作就简单了。
由于锂电对充电要求很高，所以强烈建议使用锂电的原充电器进行改装!!

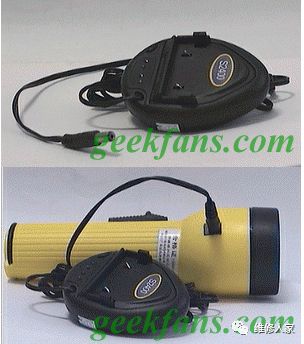

拆开原充电器，在PCB上找到充电输出端，用一条与充电插座匹配的延长线焊牢就行(注意正负极)。最后还是提醒用万用表确认一下延长线引出来的电源极性与充电插座确实一致与否??OK后才可以进行充电的动作。

经过测试，此电筒充电一次可连续工作40小时以上，这也可见废旧锂电“被判死刑”前的威力。不但如此，锂电还可以由充电插座引出来，外串一个二极管(降压约0.5~0.6伏)，给3伏用电器供电，比方说我的剃须刀和直流电钻就是由它来供电的。它的优点是一次性电池远远无可比拟的。
