液晶彩电黑屏故障原因之背光开关控制或亮度调节电路异常

[复制链接]

网站编辑

Rank: 8Rank: 8

帖子
1429
主题
1399
积分
32419
在线时间
133 小时
注册时间
2019-5-3
最后登录
2024-9-18
发表于 2019-6-24 08:51:03 | 显示全部楼层 |阅读模式
液晶彩电黑屏故障原因之背光开关控制或亮度调节电路异常

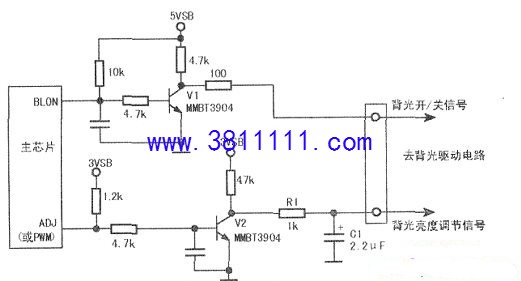

  液晶采电背光驱动板要正常工作除需正常的供电外,还需主板为其提供一个背光“开”信号(英文标注常为BLON、ON/OFF、ENA等),部分背光驱动电路(主要是IP板与LED背光驱动板)还需亮度调节信号(又称调光信号,英文标注常为ADJ、DIM、PWM等)。在常见的电路中,主芯片的BLON及ADJ端分别输出背光“开”信号及背光亮度调节信号,经一级倒相电路后通过插座送往背光驱动电路,如下图所示。

  亮度调节信号有直流电平调整与PWM(脉宽调制)脉冲调光两种方式。若采用PWM调光方式,则主芯片的PWM端输出脉宽可调的方波信号,经V2放大及R1、C1滤波后,得到一个平滑的直流电压信号,通过插座送给背光驱动电路。

  提示:液晶屏的背光亮度控制有两种类型:一是正向控制,即电压越高、背光越亮;二是反向控制,即电压越高、背光越暗。若将这两种类型弄反,会引起背光不亮。这时可重新写入对应的程序,也可增加倒相电路,使背光亮度控制正常。

中级工程师

Rank: 9Rank: 9Rank: 9

帖子
1047
主题
46
积分
15360
在线时间
187 小时
注册时间
2019-5-23
最后登录
2023-3-22
QQ
发表于 2019-6-24 10:11:49 | 显示全部楼层
背光亮度不用反也可以亮屏的
回复 支持 反对

使用道具 举报

高级维修员

Rank: 4

帖子
42
主题
1
积分
333
在线时间
15 小时
注册时间
2019-5-28
最后登录
2023-7-25
发表于 2019-7-17 15:35:40 | 显示全部楼层
谢谢分享
回复

使用道具 举报

中级维修员

Rank: 3Rank: 3

帖子
25
主题
0
积分
222
在线时间
5 小时
注册时间
2019-6-15
最后登录
2019-10-31
发表于 2019-7-27 15:47:46 | 显示全部楼层

谢谢分享
回复

使用道具 举报

中级工程师

Rank: 9Rank: 9Rank: 9

帖子
2013
主题
0
积分
17243
在线时间
376 小时
注册时间
2019-5-29
最后登录
2025-5-6
发表于 2019-8-5 07:15:07 | 显示全部楼层
感谢楼主的分享。
