苹果iPhone6S播放外音时手机会自动重启的维修

[复制链接]

高级技师

Rank: 7Rank: 7Rank: 7

帖子
68
主题
66
积分
2429
在线时间
0 小时
注册时间
2005-7-11
最后登录
2019-7-22
发表于 2019-6-16 11:04:01 | 显示全部楼层 |阅读模式
原标题 iPhone6S播放外音时手机重启故障维修


故障机型:iPhone6S

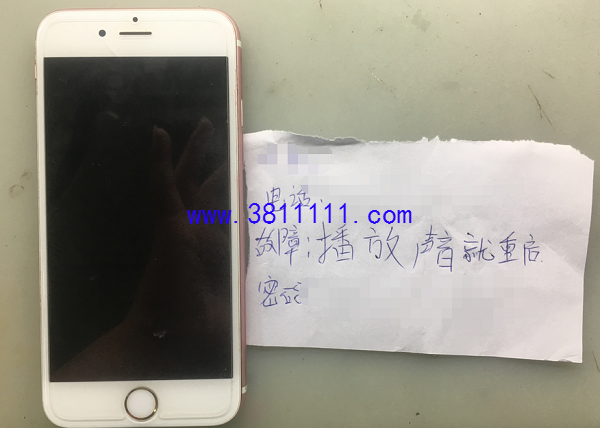

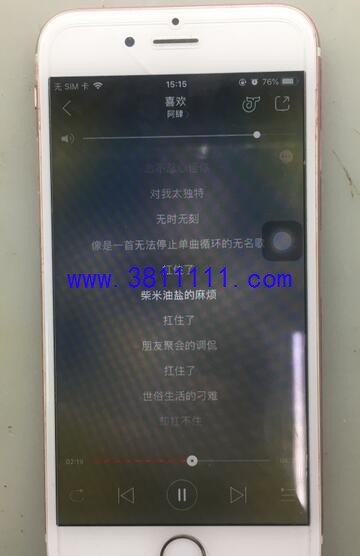

故障现象:播放外音时手机重启


故障分析:

  iPhone6S机型有一共有三个音频,一个大音频两个小音频芯片,USB芯片上方的小音频芯片是管震动的,下方的小音频芯片是驱动喇叭的。

维修过程:

  测试录音听筒震动这三个功能都是正常的,那么问题就出现在下方音频。

  测量小音频的1.8V与4.2V供电,I2C1总线,I2S总线,复位全部正常。

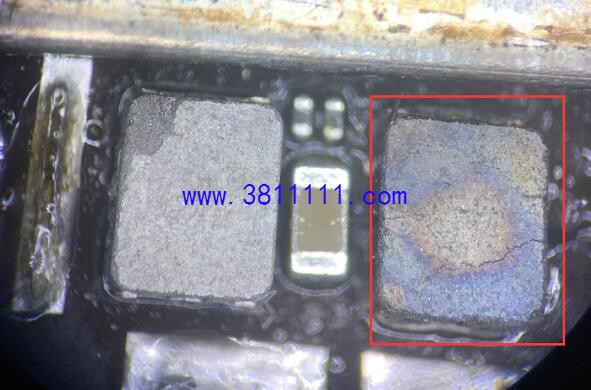

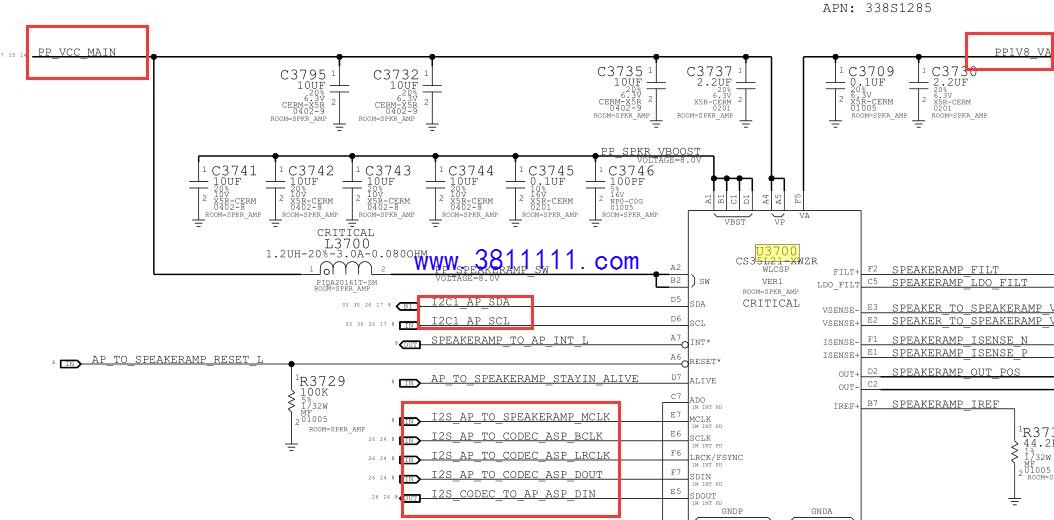

  再次认真测量焊盘的对地阻值,发现A2与B2阻值异常,正常是300多,此主板上300多到100多跳变真是不正常的。查看图纸,这两脚接到外部电感L3700,检查L3700发现已经损坏的痕迹。


  重新更换L3700,故障修复。


QQ截图20190616110255.jpg 转自迅维网

中级工程师

Rank: 9Rank: 9Rank: 9

帖子
2027
主题
0
积分
17360
在线时间
379 小时
注册时间
2019-5-29
最后登录
2025-5-21
发表于 2019-12-2 09:24:20 | 显示全部楼层
感谢楼主的分享。
