TCL L48F3800A液晶电视背光半边不亮故障维修附SHG5504B图纸

电器维修

原标题 TCL L48F3800A液晶电视背光半边不亮故障维修案例

　　机器型号：TCL L48F3800A

　　故障现象：液晶电视背光半边不亮

维修方法/过程：

　　接修TCL L48F3800A电视一台，故障是液晶电视背光半边不亮，第一反应就是背光条坏了，和用户谈好价钱直接维修。

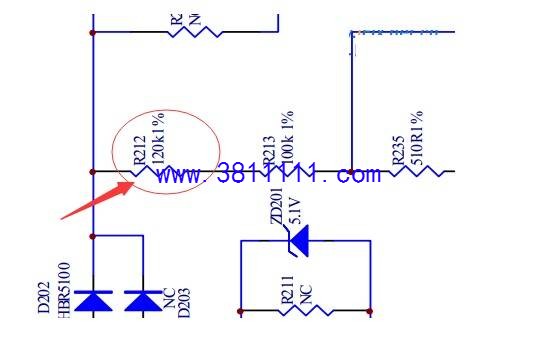

　　打开后盖测量测量背光电压LED+正常，测量LED-电压有两个电压没有，有两条是15V心想应该是背光条坏了引起的，准备拆屏修灯条的，灵光一现，把两组LED-调换一下看看，（以前没少干过拆完屏发现灯条是好的又要从新装起费工费时）调换以后发现不亮的部分从左边跑到右边了，心想幸亏没拆屏啊，要不然又要重新装起来，这下确定是电源板的问题了，应该就好解决了，因为背光用的两组背光芯片是一样的，对着好的那组量下电压就好嘛，结果量下来电压除了LED这两条不一样其他的基本上误差不大，心想应该是这个背光芯片有问题造成的，反正现在没有现成的就调换了一下这两个芯片，结果问题不变，可以排除芯片问题了，那就外围电路，笨人用笨人的方法，一个一个拆着量的，结果量到一个电阻R212变质了,换后开机一切正常，至此，TCL L48F3800A液晶电视背光半边不亮故障维修修复。

　　上张这个电源板的图纸来丰富下论坛资源
SHG5504B-101H(81-PBE050-H01).pdf (621.32 KB, 下载次数: 2)

2019-5-23 16:29 上传
