LG 32”不开机指示灯不亮维修实例

打破沙锅问到底 · 发表于 2019-5-23 16:13:40

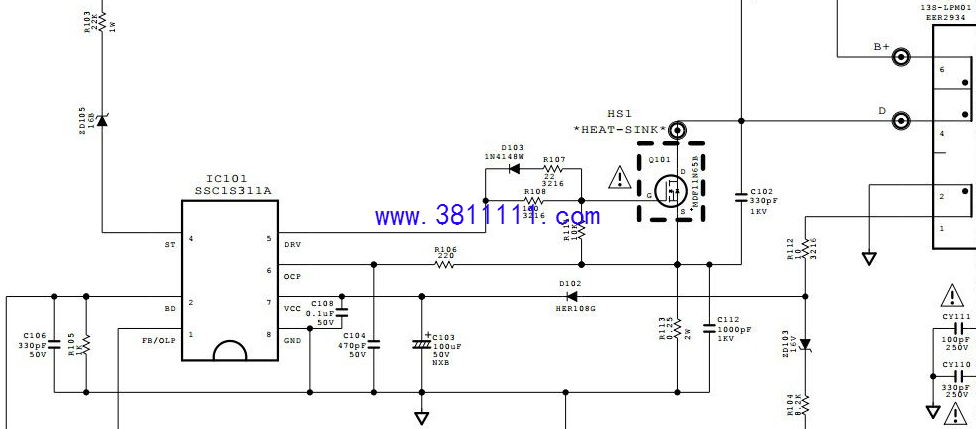

LG 32LS3150-CA不开机指示灯不亮。用户说是被雷击，拆开后测进线保险F101（T3.15A）开路，开关变压器有烧黑痕迹，发现旁边C102（1KV331）瓷介电容圆边有裂缝，里面发黑，旁边R114（图标R113）有裂痕，测该电阻开路，测整流桥、大滤波电容、开关管、各二极管、稳压管没短路，估计是Q101开关管DS两端的C102（1KV331）高压瓷介电容击穿致反馈电阻R114开路进而进线保险开路，可能不是雷击引起，C102用1KV耐压余量不足，一般电源开关管CE（DS）两端的电容讲究的老电视会选用1.6KV或2KV，找2KV331瓷介（其他1KV以上找不到331），R114（图标R113）色环是红绿银金黑，查图是0.25Ω2W电阻，用0.22Ω2W代换，原T3.15A是有引脚的瓷保险管，剪下引脚焊在玻璃T3.15A保险管上代用，拆下的原C102（1KV331）用500型表10K档(9V电池)测不动，更换三元件插电开机正常。变压器上的烧黑痕迹应是旁边的C102、R114烧掉喷射引起。

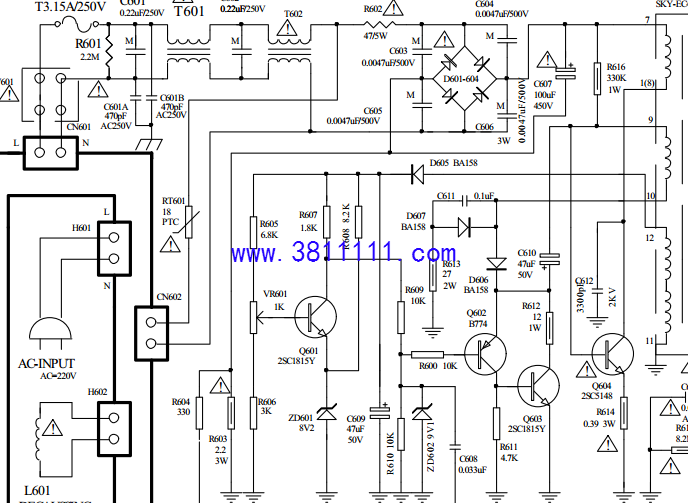

老式创维电视开关电源初级开关管C极对地电容C612耐压：

制冷哥 · 发表于 2019-5-23 16:52:00

路过学习，沙锅，以前在家维网经常看见你

维修迷 · 发表于 2019-5-23 16:54:33

好技术，学习了

键盘维修 · 发表于 2019-5-23 16:56:33

好技术，图文并茂，赞一个

打破沙锅问到底 · 发表于 2019-5-23 17:36:37

请领导们会员们理解我的标题不上详细型号，目的是不让用户轻易搜索到照样画葫芦，害我们维修员没饭吃，网络时代要提防用户，我会在内容里出详细型号，如果领导觉得标题没型号不妥的话，可以过段时间让领导们把型号帮我编辑上标题。

孙大德林 · 发表于 2019-5-28 07:28:58

谢谢谢谢。。。。。。。
