DIY大功率可调维修电源--双管正激0-50A 0-50V（支持数控）

南召修电视

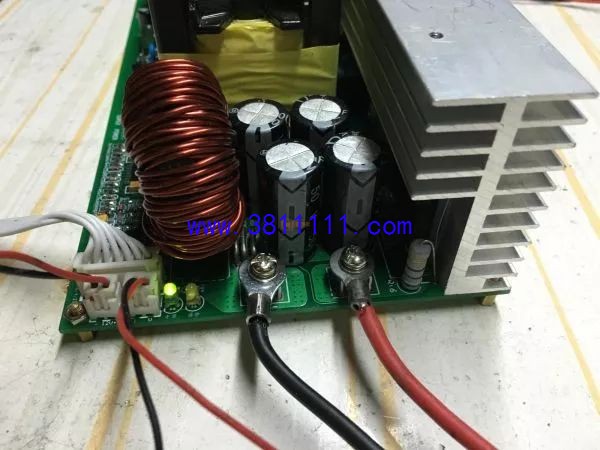

一款自主原创设计的大功率可调实验电源。

如题本作品是采用的双管正激结构，这种结构适合做这种大功率场合，其实我从学习开关电源设计的时候就接触这个拓扑了，做了好几款大功率电源都是采用的这种结构，性能很出色，为什么我对这种结构这么情有独钟呢，那就是结构简单，性能可靠。在本帖中主要以本作品为例，分享一下设计中的过程、经验。 如分析的不得到位请各位理解，指正。

下面介绍一下本作品的一些参数：

名称：大功率可调电源（实验室的好帮手）；

输入电压：220V；

输出电压范围：0-50V；

输出电流范围：0-50A；

功率：1000W。

目前这个是第二个版本，性能方面已经达到设计的要求了，只可惜飞了几只器件不够美观，没关系啦，我的第三版PCB已经发往打样了，所以本帖会以第三版着重讲解，分析。

起初设计这个可调电源的用途就是当做实验电源，方便各种电路板调试，说实话搞逆变器开发的必须要一台大功率的电源，通常就是直接用几个大电瓶，串联或者并联来满足，但是电流不可调接上上去总感觉怕怕的，正的去买一台大功率可调电源价格往往比较高，所以我决定自己设计一个来满足各种调试的要求，用起来得心应手。

设计过程：

确定拓扑之后就是几个比较重要的地方需要设计，考虑的了。

辅助电源经验 ：之前做过的两版都是遇到同样的问题，辅助电源工作稳定，工作在非连续状态，此时发出的干扰足以影响你的电流电压环不正常工作，震荡，变压器啸叫 。

上传几张各个版本的电源：

这是第一版大功率可调， 问题为没有辅助电源供电，直接利用变压器的辅助绕组，这样没办法输出低电压 第一个失败品，2015年10月分做的。

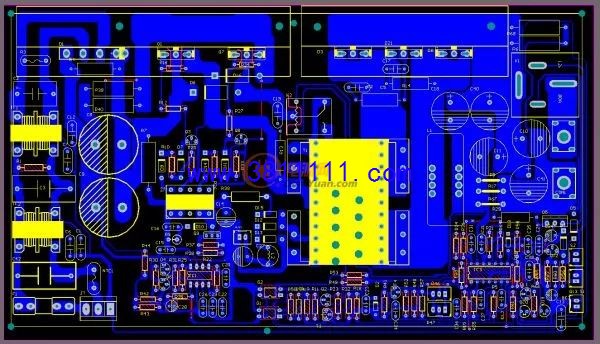

第二个版本在上一般的基础上增加一个TNY276 的辅助电源，改进了环路，但是这个辅助电源工作的实在让我很伤心，占空比很小，波形不连续， 各种变压器重绕都没办法解决，这样一来辅助电源发出的干扰很大， 使得电源上到300W时环路严重震荡。最后放弃2015年11月30日。

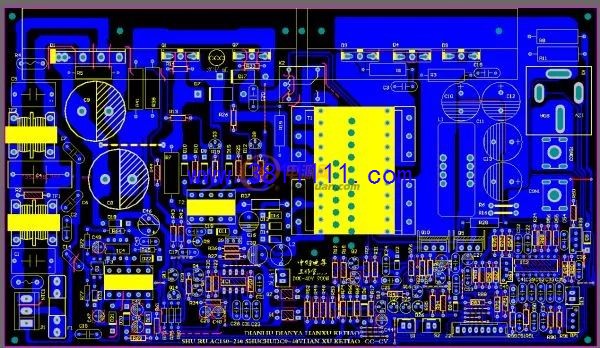

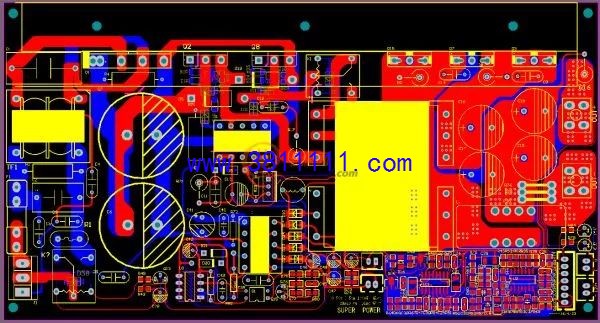

这是第4个版本，因为在第三个版本稍加改进而来，所以第三版我就不贴出来了，主要由单面板变成了双面，主控变成了贴片，因此节约了很大部分PCB面积，整个电源紧凑了不少，第三个版本也就是第一帖实物的那张照片，第四版还在打样的路上......主要要是上电缓冲改成了继电器延时吸合，和一个短路保护。

今天跟大家分享了我做这个电源的经历，电源之路真是崎岖坎坷伤透脑筋。其实做了这么多版并不是给别人做的什么项目，主要是一个兴趣，决定做的事就一定给做好。也希望大家支持我，之后慢慢更新....

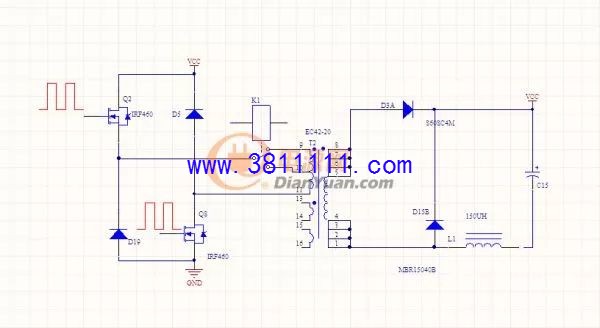

上一个我的主结构图，由于是宽的范围调节，所以也学习线性电源切换变压器的绕组来实现宽范围。

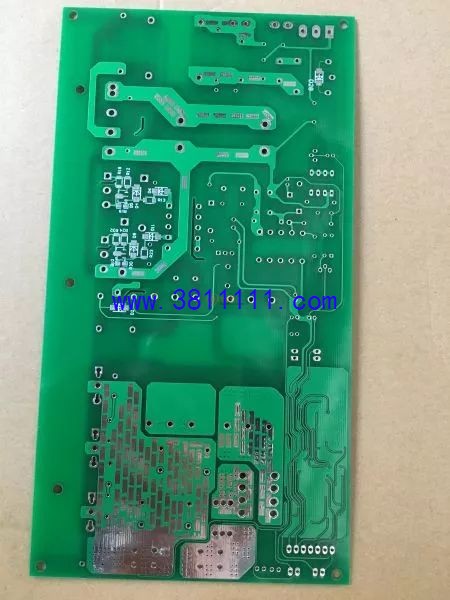

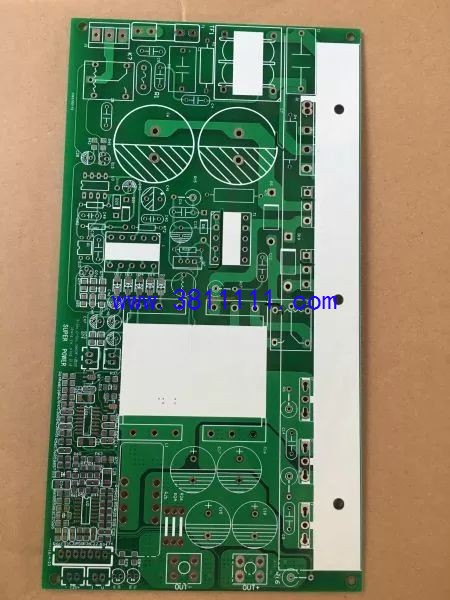

这个继电器根据输出的电压来确定状态，高于25V吸合，低于20V释放。PCB又回来了，赶紧来个特写：

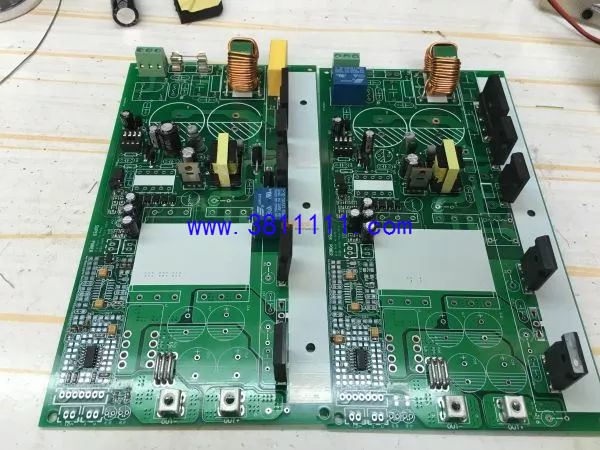

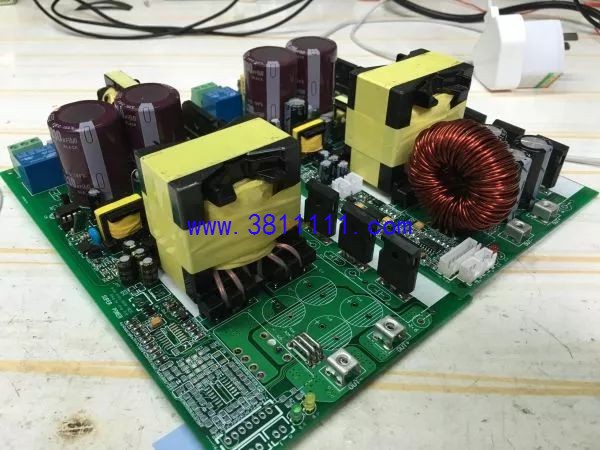

一气之下，装两台试试。

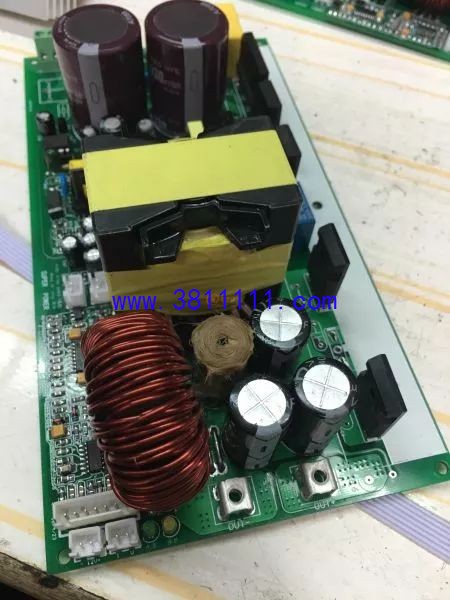

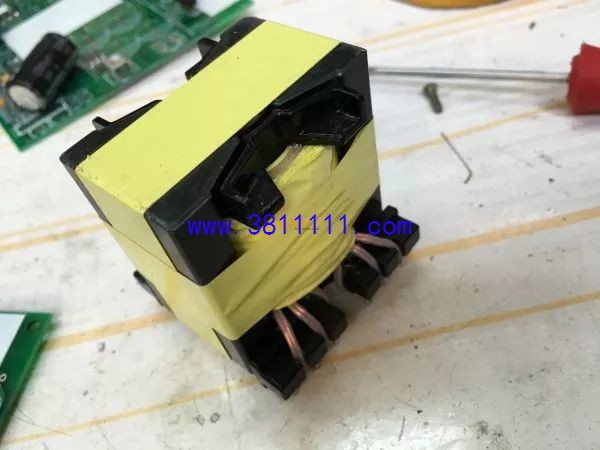

用的PQ5050大变压器，都是之前两个版本通用的。

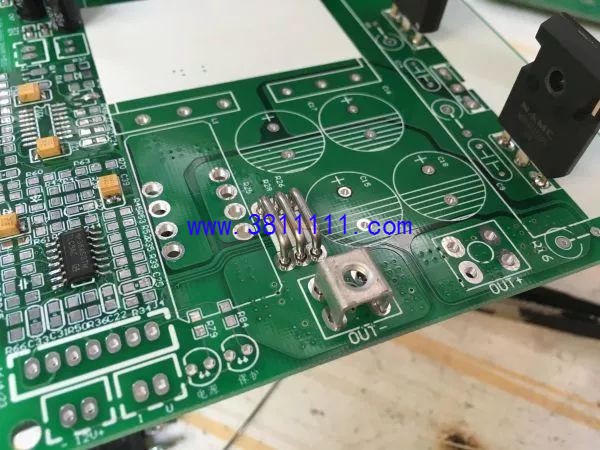

3根5mR的康铜丝做电流采样，前级是不采电流的。一个7P的端子是调节电压，电流，ADC-I，ADI-U还有VREF+5V +12V，单独两个2P端子就是接数字表头。

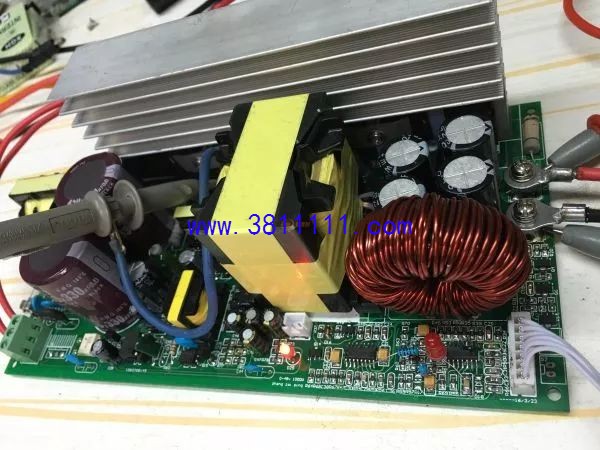

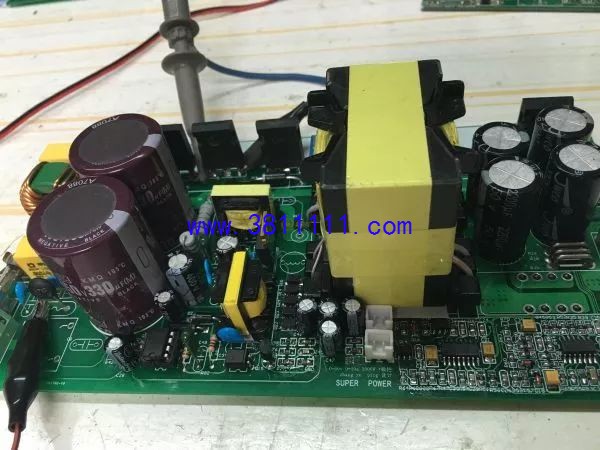

继续装机：

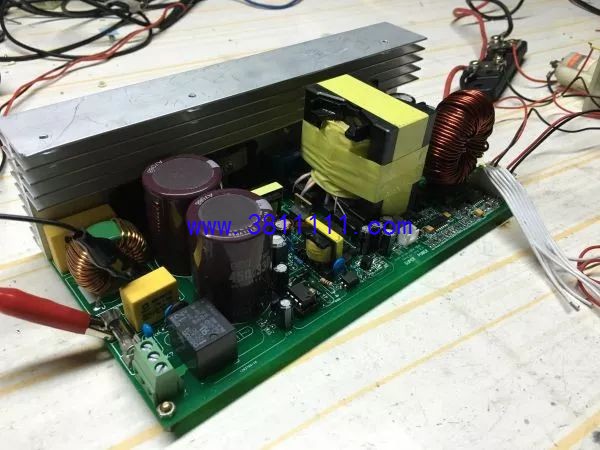

装的差不多咯，上个电试一下，不过测试新机这个过程一定要谨慎的了，并不是一下就接个220V进去了。

下面我来分享一下这个测试的过程吧：

首先用实验电源调个50V（直流电源一样咯，反正经过桥整的）的样子，电流调小点1A一下吧，上电之后，辅助电源没有启动，根据之前的经验，这个VIPer12a这个辅助电源应该启动才对。断电检查一下，发现问题了，电源IC VCC的电容接反了，启动电压建立不起来，感觉不是很舒服了，我有种感觉就是，每做一个东西第一次上电如果比较顺利启动，那意味这个作品必定整个调试过程比较顺利了，感觉！感觉！赶紧吧电容位置换过来。再次上电，不经意间电源指示灯亮了。

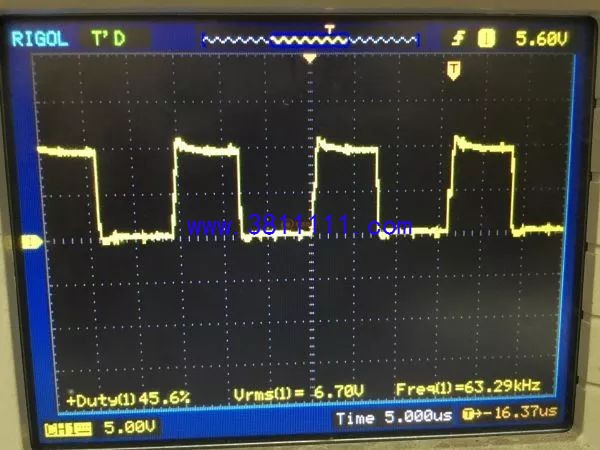

好了，还算问题不大，接着用表测辅助电压的值正常不，毕竟辅助电源变压器是后来绕的，+13.5、-13.6、+13.4，三路电压匀为正常，稳定，用示波器看了下VIPer12A的波形，占空比放得比较大，因为输入电压比较低，但是比较稳定，可以了。接着就看TL494的工作情况，测了下9脚驱动脚的波形，只见早已发波，但是频率不对，100K发现是5脚电容又装错了，感觉后面还有大事发生啊~换回102后正常了接着测量MOS GS的驱动波形：

测上管，下管，匀为同样波形，这又接近一步了，驱动是没有问题的，马上联想到，既然已经发波，那么后级一定有电压了，满占空比得时候，后级正常的话输出电压在14V左右，马上用万用表测后面输出电压，只见只有6点几伏奇怪了。满占空比，根据经验不是这样吧，只听见砰的一下...

噢~NO！吓死宝宝了，放了个冲天炮。一脸的电解液呀！

电容又装反了，应了刚才的预感，大事件。这个经历告诉我，一定要心细，不毛糙。好吧，既然这样了，换个电容，接着测试吧，但是时刻提醒自己，要细致认真 。

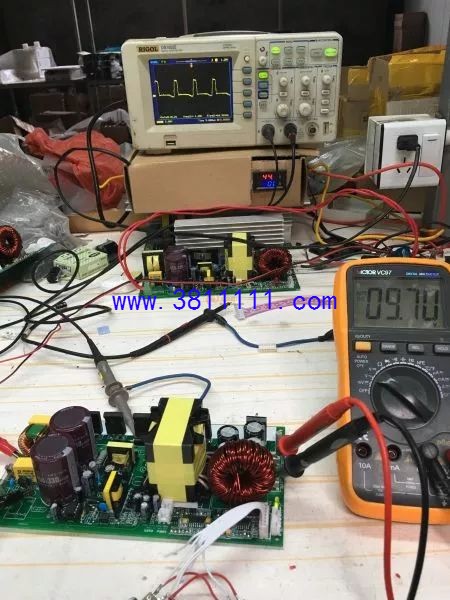

换好电容，用稀释剂洗一下PCB上点之后就直接进入电压环路，9.7V波形很稳定， 接着调节一下电位器，直接电压跟着改变了。

最低电压差不多0.11V还可以再低，不过已经失去意义了吧，因为输入电压只有40几V，所以输出的最高也就14V的样子，电压正常了，环路稳定。

那么就要带点负载测试下电流吧！

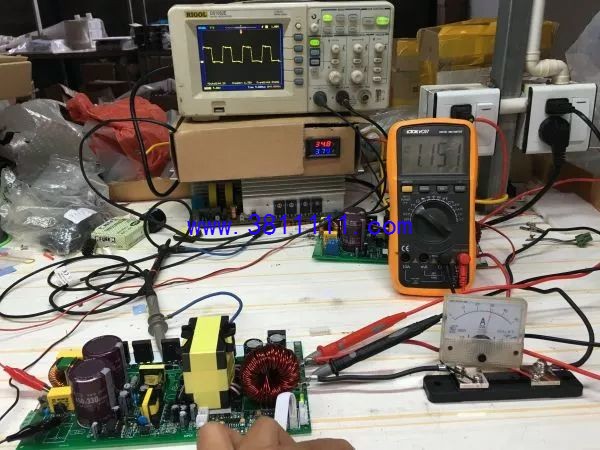

这是引出两条比较长的线短路输出端，再调节电流电位器，只见电流表平滑走来走去，还算比较顺利~~

最低电流在0.2A左右，现在最大到30A占空比就满了，上高压应该就正常了，30A不敢长时间了，都没装散热器了。10几秒就感觉管子发热了。

好了，到这一步就差不多说明PCB线路没问题了，期待上高压吧...
