空调PG电机驱动电路故障维修

制冷哥

空调PG电机驱动电路维修

故障现象:        接电话用户述：空调内风机不吹风，漏水，之前请人看过说是内风机坏了需要更换。


上门开机观察，按摇控器开空调内风机能启动但很快就停了，然后看到内机风叶以极慢的速度在动，外机运转机本正常，一会内蒸发器开始结霜。
照些现像观察理清思路：


1，风机电容失效。（但又不同，通常电容失效风机都启动困难，此机开机后风机能快速运转一会，然后才停的）


2，霍尔反馈故障，会导致风机转一下就停。


3，风机驱动问题

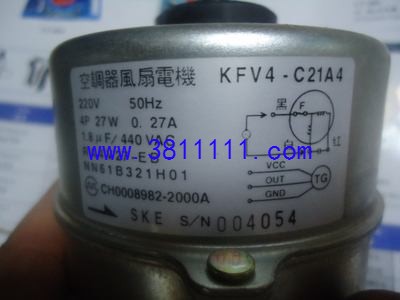

拆开内机板测量，风机电容为0.8uf(标识为1.5uf)，容量减小无疑但还不至于产生上述的现像；用手拨动扇叶子可以测得有霍尔信号的动作。然后开始怀疑驱动电路，观察此内风机是由一tlp3616做驱动，由于cpu提供驱动信号。测量电路相关阻容元件都没问题，只好想办法代换光耦了。从另一块内机板上找到一aqh2223，作用也是驱动风机的，电路构架也类似，决定拆下来一试，同时也把那个略有变质的电容也顺手换掉。试机故障排除，风机运转平稳，冷风正常空调修复了。
