19寸TCL液晶电视开机无图像声音正常的维修

充电器维修

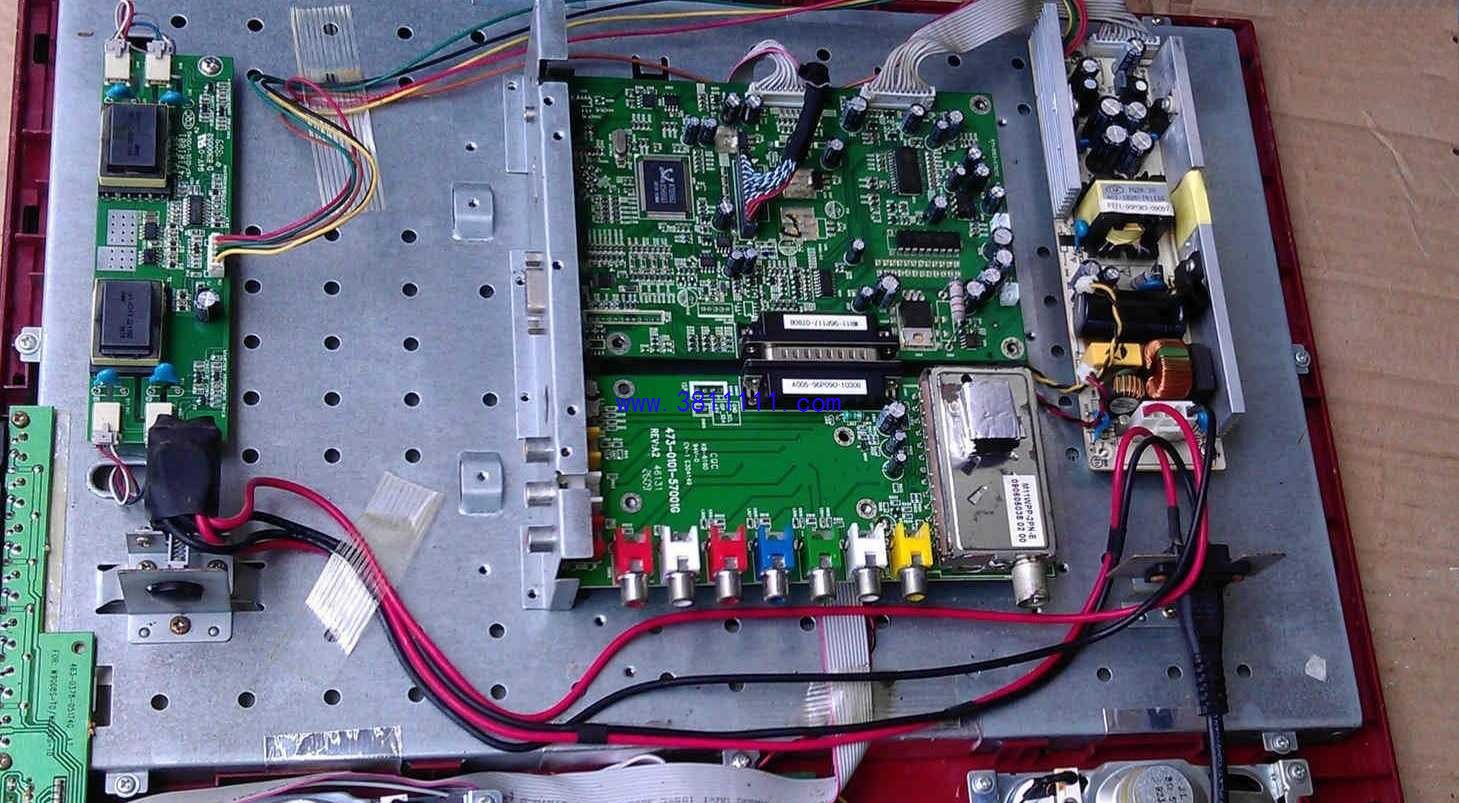

   一台19寸的TCL，客户反映有声无影！ 无图像原因很多，高压板、逻辑板、主板、屏幕都有可能，开机声音正常，说明CPU开机是没有问题的！拆机检测为准，通电开机测量高压板没工作，顺便简单阐述一下我测量高压板经常用到的方法！①测量高压板供电是否正常；②测量高压板Stb开启电平（比较常见的高电平开启，低电平关闭，

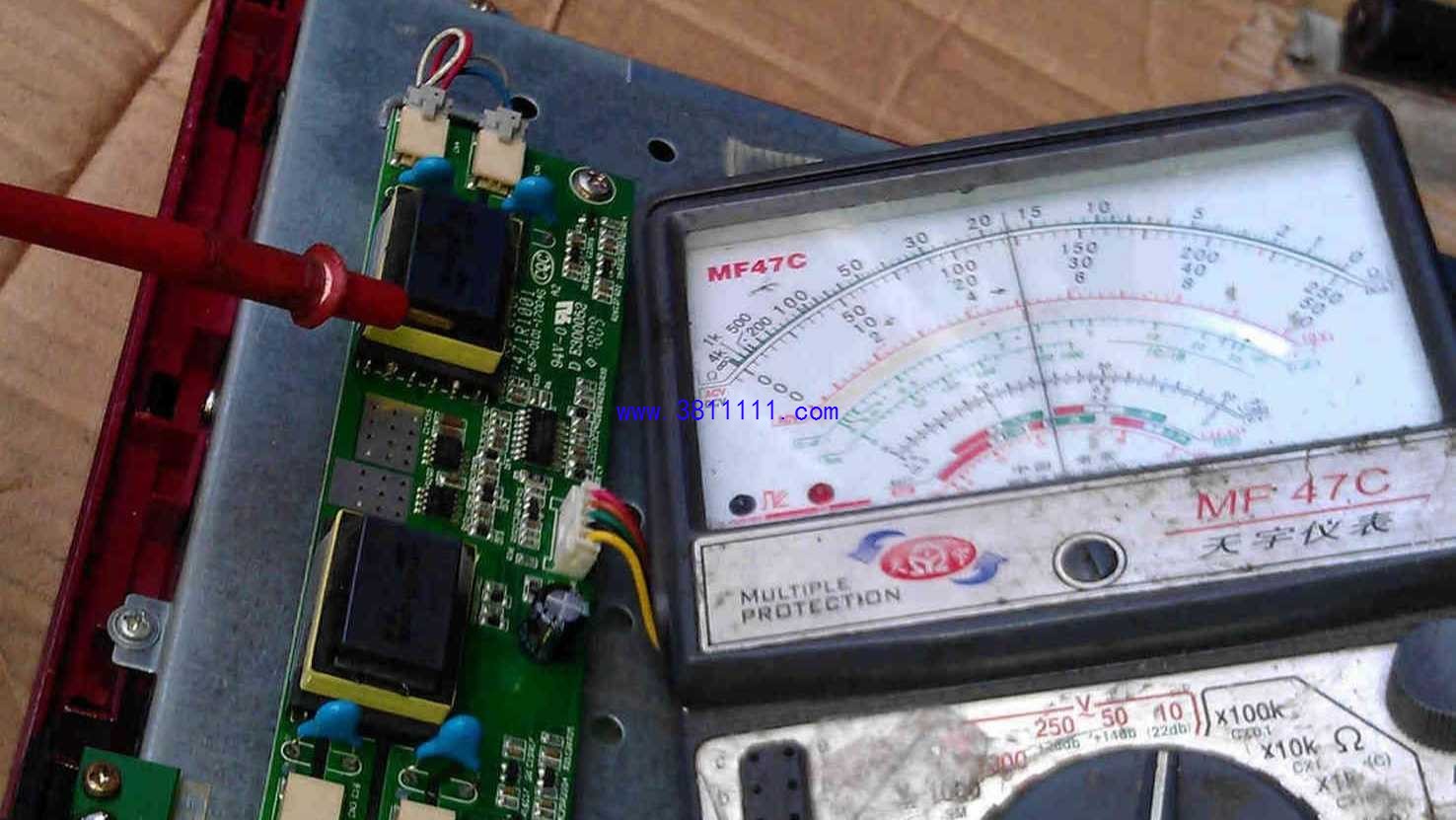

   也有些相反的，就好像我现在修的19寸TCL）；③以上两点都正常，将万用表打到10V交流档，一只手按住万用表的其中一支表笔头，另一支表笔放到高压变压器上， 如果表针会摆动，说明此变压器已经工作，不摆动的话可能某些原因保护了，灯管老化、破裂、漏电跳火、保护电路自身故障等等都会导致高压板不工作！ 找到高压板Stb端口，通电测量已处于高电平关闭状态。我是怎么知道高电平是关闭背光的呢？因为按下开机键时红灯会变绿，随着开机后逻辑板供电正常，拿电筒照着屏幕能看到人影在动，

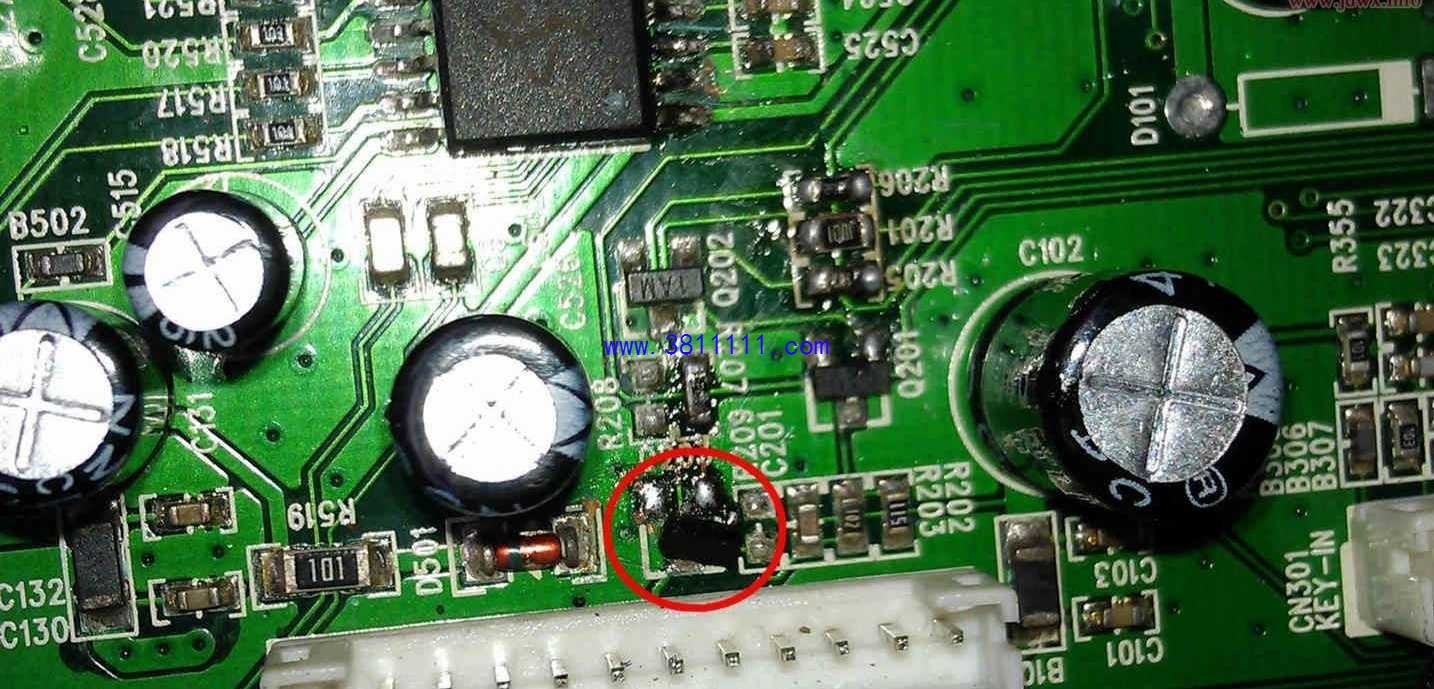

   更重要的是高压板STB端口无论是开机还是待机依然都是处于高电平状态，无法切换，此时背光板也不工作！进一步缩小了故障范围，可以肯定问题就出在主板上！ 顺着StB端口搜索，有一个472电阻串联到12V上，这也是为什么此端口一直有接近9V的高电平状态，那这个电压就必须有一个管控制将它拉低，不错……就是它了……这也是一普通NPN三极管，一般贴片的都可以代用的，

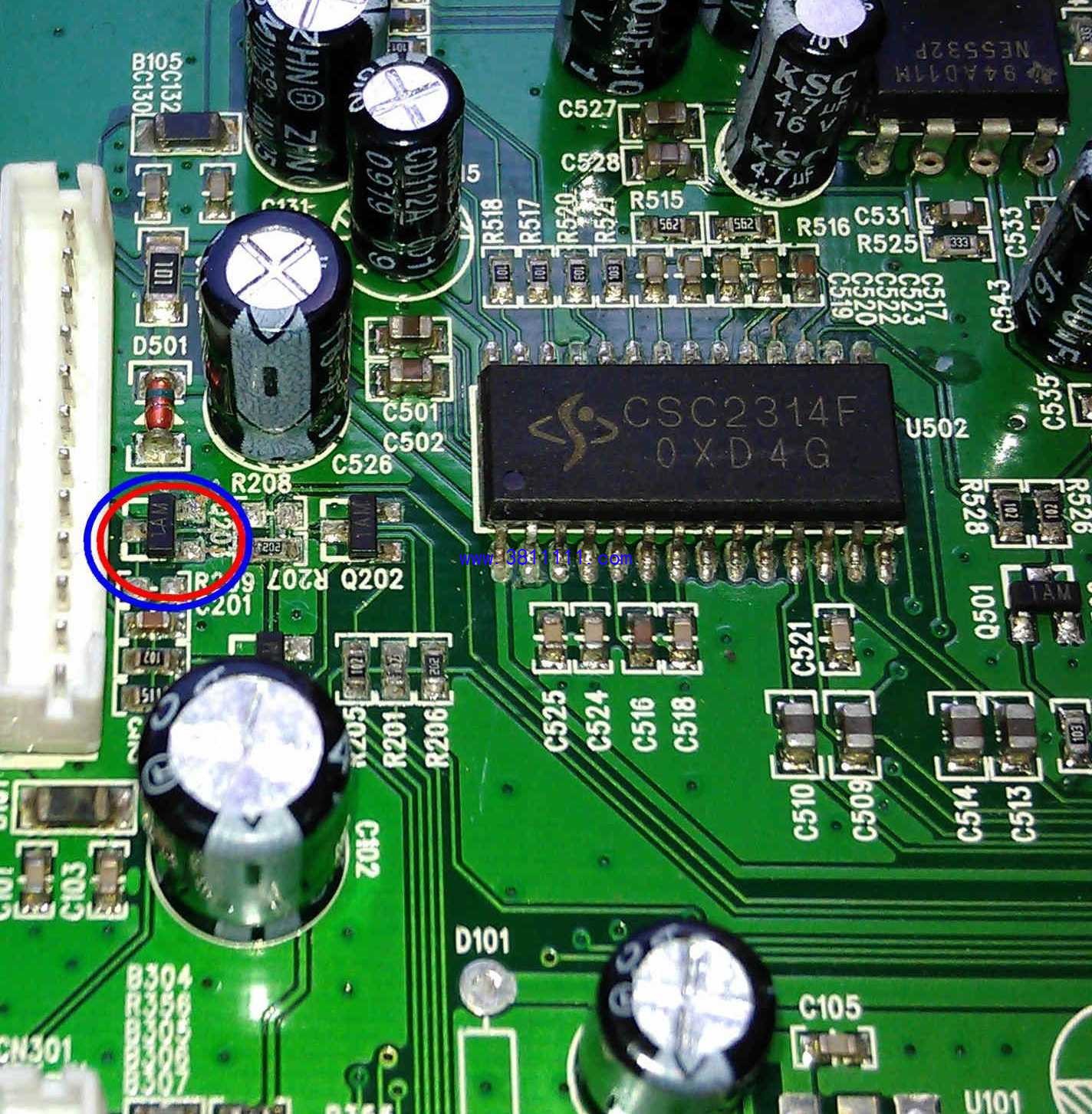

    功率不大的玩意，通过CPU控制基极实现高压板低电平开启，通电测量BE电压0V，按下开机键后变为0.8V，但集电极对地电压依然不变，唯一可能就是此贴片三极管已经失去放大能力了，焊下10K档用嘴吹测量CE没漏电，BC与BE极间阻值接近平衡也没漏电，神了……从数据上分析此管是完全没问题的，一旦加入一定电压狐狸尾巴就露出来了，真没有放大能力了
