格力W8263K板号301383916变频空调U酷显示E6故障维修

维修键盘

格力变频空调U酷E6维修

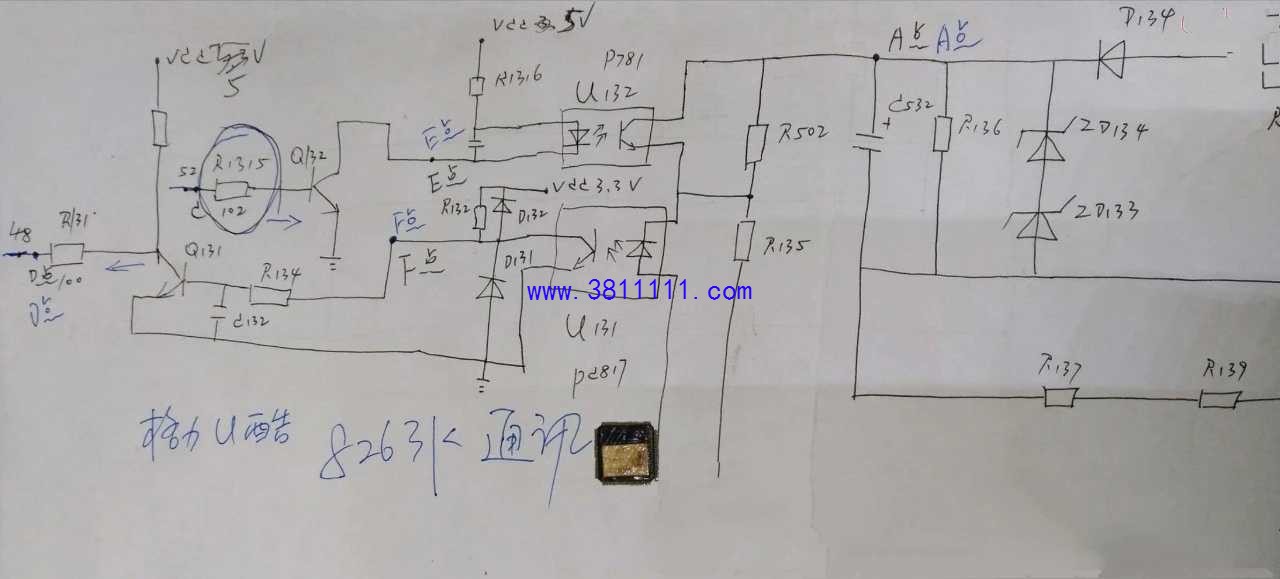

   此板为格力空调U酷系列外机板型号W8263K板号301383916),连接好检测仪，感温包，上电开机，板上的指示灯一个都不亮，难道是开关电源有故障，但又想想，这种板开关电源坏的也不多呀，通电瞬间，听到了继电器的 吸和声，这说明开关电源工作是正常的，不然继电器的指令哪里来，这故障，直接奔通讯电路，拿出了我的70元的高档胜利表，测量A点和B点的电压，

   结果为55.8伏，说明通讯供电就不用查了，表笔测量C点，此点电压有摆动，说明CPU 52脚已经发送信号了，继续测量E点，电压也有摆动，说明Q132、R1315正常，是不是该查CPU的接收端了，D点一测，咦，问题来了，此点没有摆动电压，CPU 52脚既然发送了通讯信号，但是CPU 48脚没有收到检测仪的信号，很显然，是接收电路出问题了，测量F点电压，也是一个定值，难道是光耦U131怀疑就换吧，分分钟的事，换上了，怎么F点的电压还是不跳变，那么问题来了，CPU既然发送了信号，

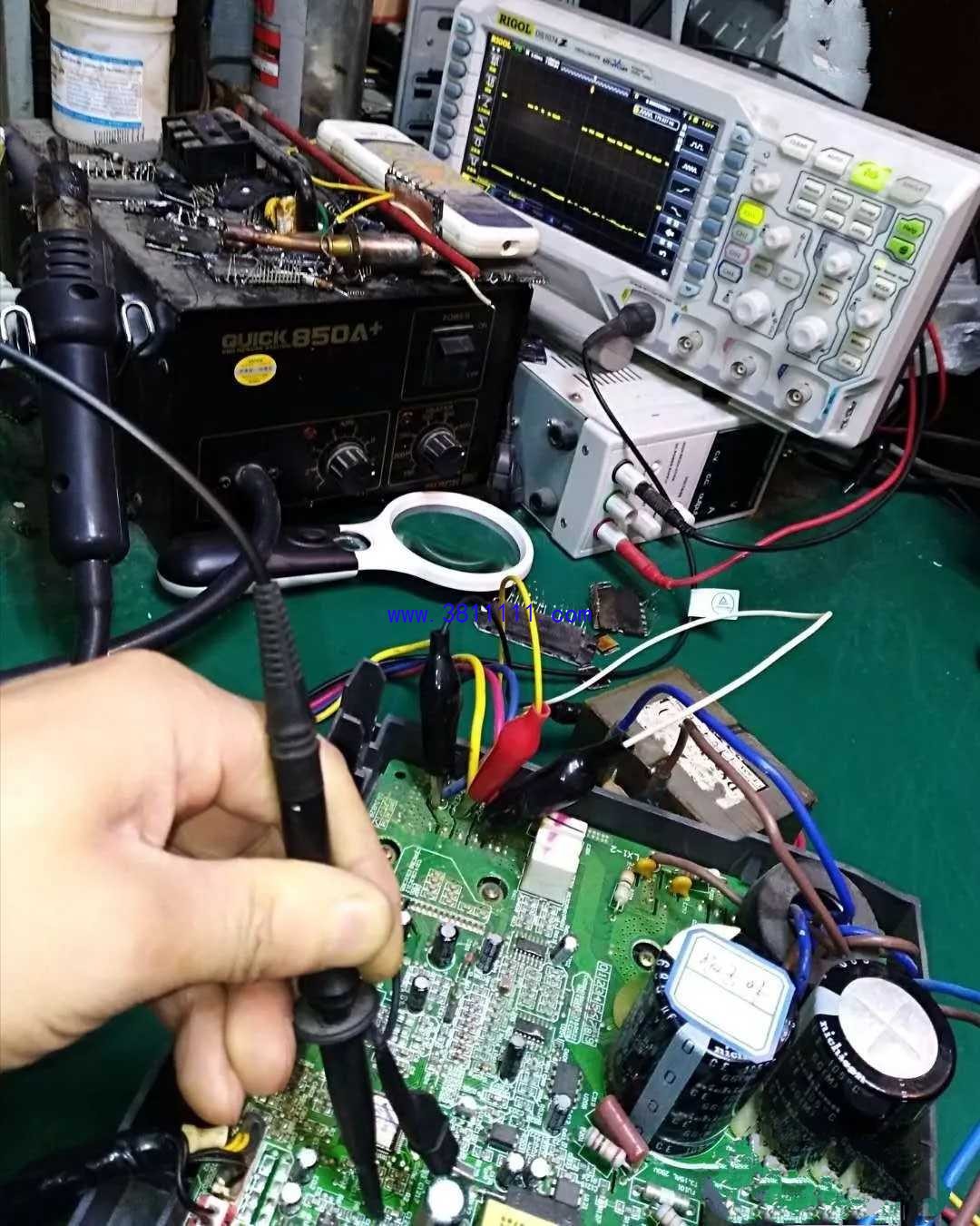

   为什么接收脚 没有收到信号呢，沉思片刻，继续分析，E点既然有正常的跳变电压，那就说明R1315、Q132正常，不用怀疑，问题会出在哪里呢，是R1315阻值不正常吗？好，上胜利表2K档，在线测量R1315为995欧，电阻原标识是1000欧，也正常呀，通讯电路修了这么多，这种情况还是第一次见,用上示波器先测量C点波形，方波很正点呀，确定CPU发送信号了，接着测量E点，一测吓一跳，一条直线 没有波，现在问题简单了，就两个原件，Q132、R1315直接用烙铁 跳掉R1315，找个1000欧的电阻换上，还准备动用示波器呢，突然间，红黄绿三灯欢快的跳舞了，看来复活了，接上三个负载灯泡，同时点亮了，一个小问题，走了这么多弯路。这空调是通讯故障，由于CPU 52脚的发送电阻，性能不良 引起CPU 48脚接收端收不到通信信号，所以报通信故障E6
