创维液晶电视47L05HF黑屏原来是电源稳压故障

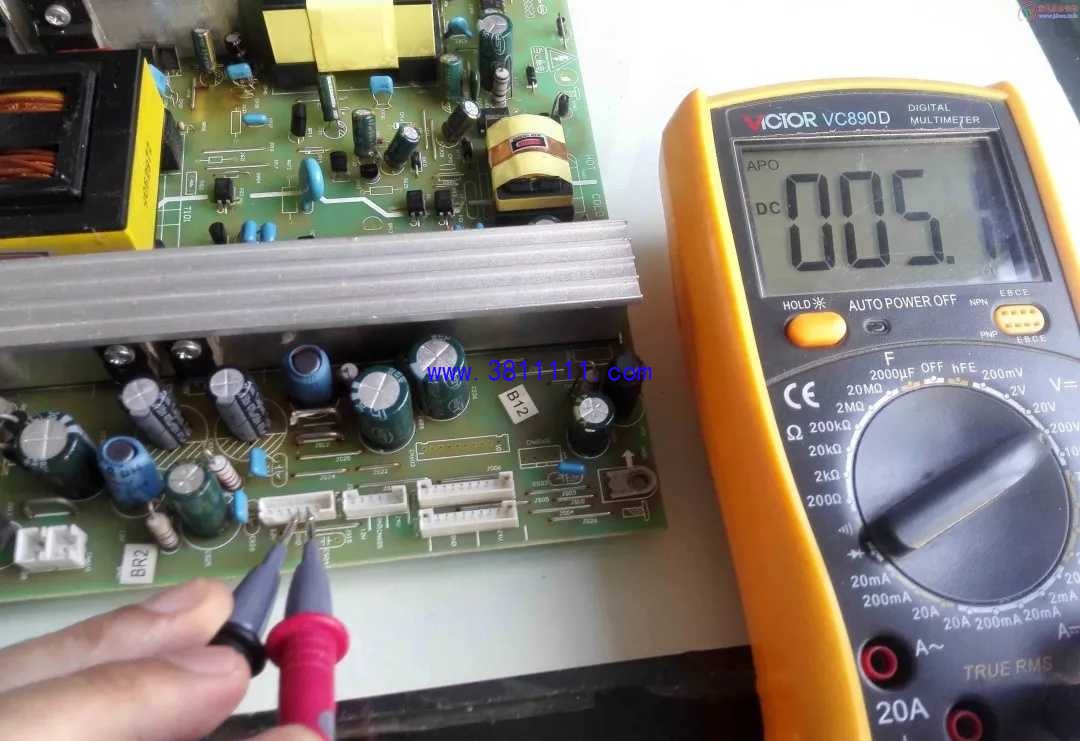

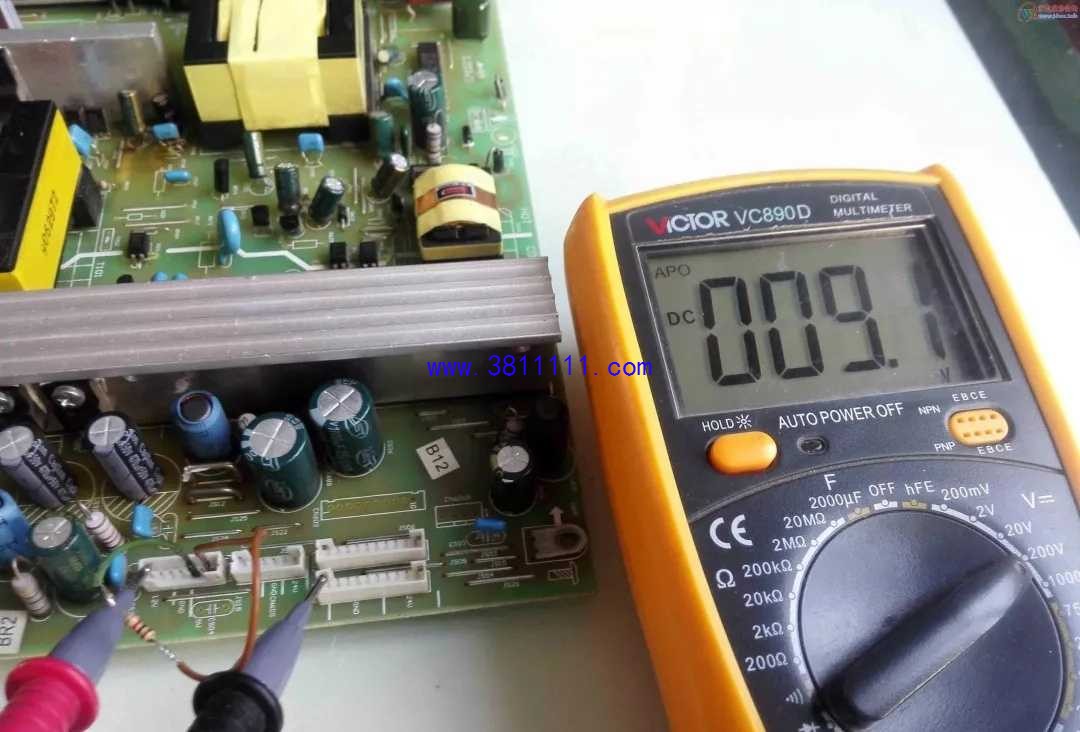

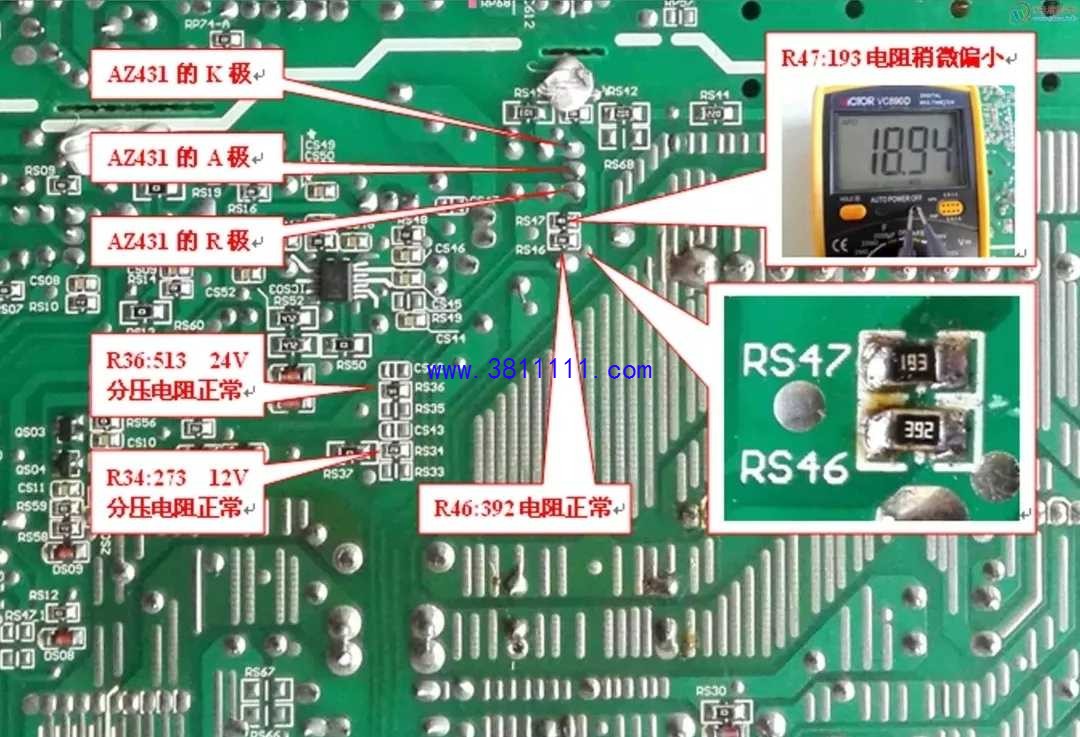

       创维液晶电视47L05HF黑屏故障拆板维修，待机电压5V正常。找1K电阻接在5VS和ON/OFF针脚强制开机，测24V只有18.9V，明显偏低再测12V也只有9.1V，偏低。此时PFC电压385V，说明PFC电路工作正常。两路都偏低，估计是稳压控制电路的问题。于是检测24V和12V两路的取样电阻，R36、R34以及R46、R47几个取样电阻都基本正常，R47上数字是193，实测18.94K，偏低一些，不过也算正常。看一下电路图，

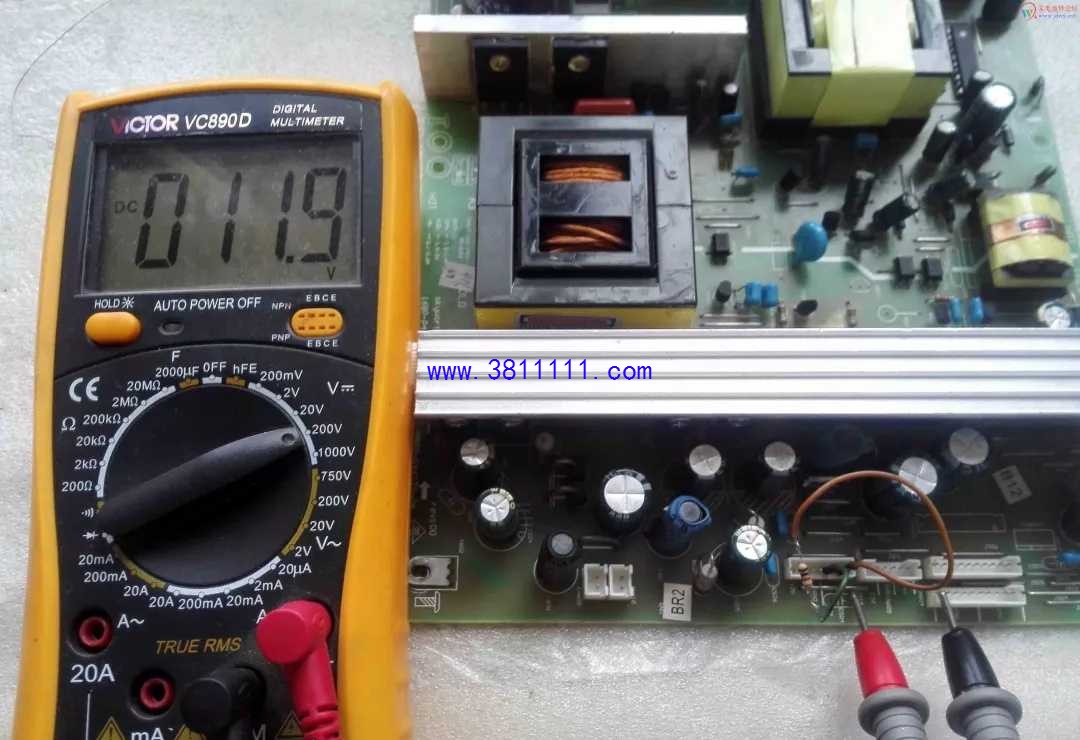

   再检测一下AZ431和光耦周边元件。突然发现，电路图上的R47怎么是18K，而我刚才看到的是19K。仔细看了一下拆下来的R47，发现确实应该是183，只是8左下角可能被我上次维修清理发财胶时碰掉了一些。如果183检测数值是18.94K，就有些高了。贴片还不太好找，找了几个料板，从一个废电磁炉主板上找到一个1802贴片，装了上去。再一测，24V输出正常了。12V也正常了。再测一下AZ431 R脚的电压也是正常的2.5V装机测试，一切正常，试机两天完全正常，黑屏故障不再出现
