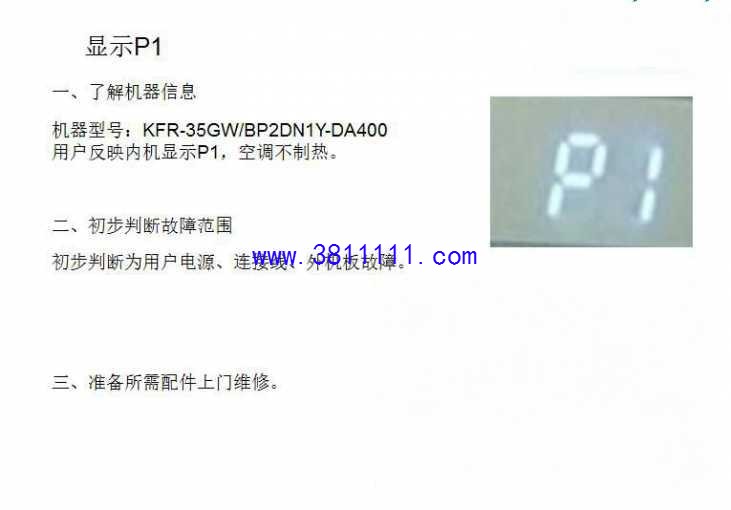

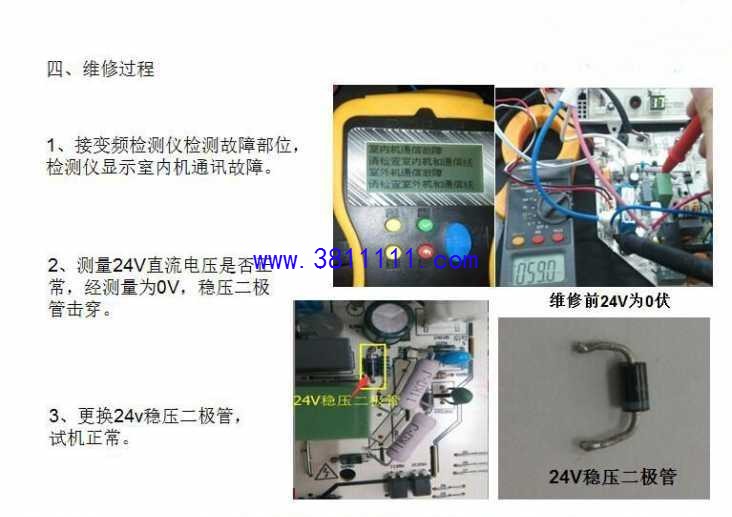

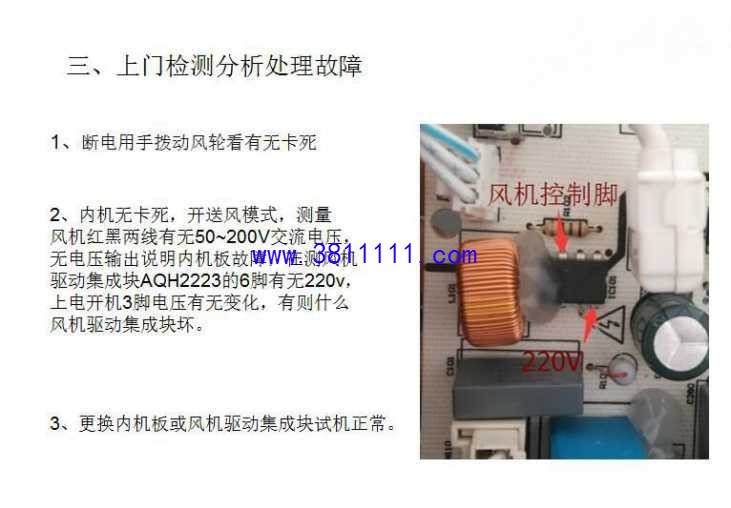

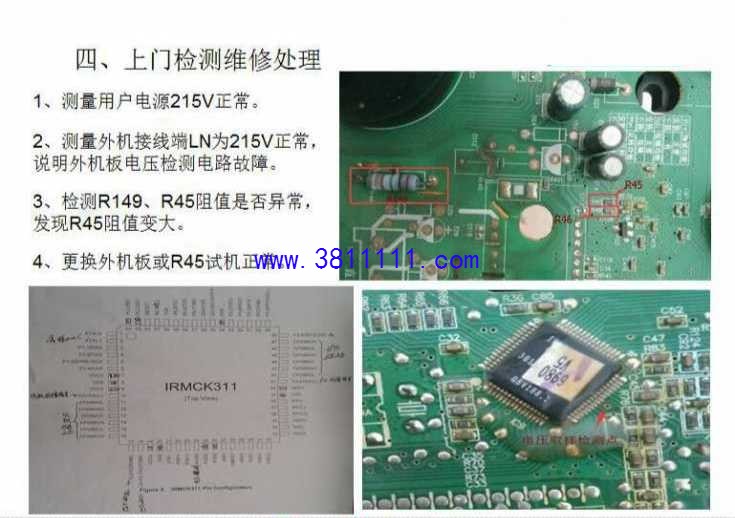

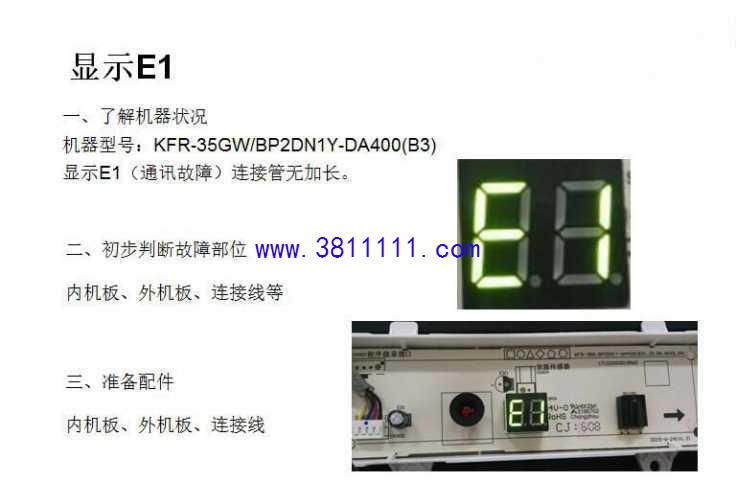

十三个美的空调维修故障实例附最新售后故障E1 E3 P1案例图片

王重阳

一，美的 KFR75LW／B型柜式空调
故障现象：开机后室外风机不转，室内机正常。
故障剖析：根据现象分析，问题一般出在室外风机及控制电路。经检查风机本身正常，说明故障在控制电路。该风机控制电路由双向晶闸管 TR13、光 电耦合器Q16等组成。
由原理可知，主板微处理器输出的控制信号使集成电路u16①脚输出低电平，O16内部的发光二极管发光，其内部光敏晶闸管受光照后导通，导通电流触发双向晶闸管 TR13，使其 导通。220V交流 电压经 3P23一TRl3一风机，此时风机正常运转。改变 O16内部发光二极管的发光强度，可改变 TR13的导通角 ，从而改变风机的转速，达到改变风量的目的。
根据上述分析，检修时，打开机盖，用万用表测Q16的①脚电压为 12 v正常。交流 220 V电压也正常，再测 U16的⑩脚电压正常，说明故障可能是 TR13 和Q16及其外围元件之一不良所致。短接 Q16的③、④
脚，风机仍不转，判断 TR13损坏 。更换 TR13后 ，故障排除。

二．美的 KFR-75LW／B(D)型柜式空调
故障现象：开机后，室外机不工作，故障指示灯亮。
故障剖析：根据现象分析，问题可能出在室外机电
源及微处理器控制电路。
检修时，先用万用表检测室外机电源电路，+12 V 和 +5V电源 电压均正常，判断故障出在微处理器控制电路。
由原理可知，该机室外主板微处理器为 U14 (UPD75066)，该主板通过其外围电路控制压缩机的运行状态，其中③脚为压缩机状态控制信号端，⑩脚为四通阀状况控制信号端子，◎脚为过压保护信号端子，③～③脚分别为 c、B、A三相控制信号端子，③～③脚分别为室外风机低、中、高速控制信号端子，②脚为化霜和故障指示信号端子，④～⑨脚分别输出U14本身及室外电路故障指示信号，当此 4个脚 输出高电平时，相应的控制管 Q17~Q18导通 ，故障指示灯点亮。
根据上述分析，应重点检查微处理器 UI4的基本工作条件是否具备，用万用表测 U14的⑩～⑨脚 +5 V 电源电压，正常，再检查其⑩脚复位信号正常，但③脚无复位信号输出，说明 U14本身未工作，测其④、⑤脚时无时钟信号波形，说明时钟振荡电路未起振。检查该电路 C64、C63、X4等相关元件，发现 C64内部不 良。更换 C64后，故障排除。


三．美的 KFR-7OW／B(D)型柜式空调
故障现象：开机后，故障指示灯亮，室外机不工作。
故障剖析：根据现象分析，该故障可能发生在室外机电源电路。检修时，打开机盖，用万用表测供室外机控制电路 UP75066使用 的 +12 V和 +5 V电压 ，正常，说明集成块存在故障。检查⑩脚复位信号正常，再测其④、⑤脚无时钟信号，判断时钟振荡电路不良。该电路由晶振 X4等元件组成。经进一步检测，发现晶振 X1内部失效。
更换晶振 x1后，故障排除。
13．美的 KFR-75LW／B(D)型柜式空调
故障现象：开机后，故障指示灯亮，室外机不工作。
故障剖析：根据现象分析，问题可能出在室外机电源电路。由原理可知，来自接插件 JP32的交 流电压，经变压器变压后输出两路电压：一路是 13．2 V电压，经全桥整流和 7812稳压后 ，输出 l2电压 ，主要供室外机的主板电路使用；另一路是 l1．2 V电压，经 全桥整流和 7805稳压后 ，输出 +5 V电压 ，供 UP075066 使用。
检修时，先用万用表测室内、外接插件 JP32电压正常，测变压器输出的 13．2 V和 11．2V交流电压 也正常，但 UP075066第⑩脚 (Vcc)供电端无 +5 V电压。再测三端稳压块 7805的输 出端电压为 0 V，但其输入端 +12 V电压正常，判定稳压块 7805内部损坏。
更换稳压块 7805后 ，故障排除。

四．美的 KFR-75LW／B(D)型柜式空调
故障现象：开机显示“检查’，1言息，不工作。
故障剖析：根据现象分析，该故障应重点检查室外传感器、信号线及压缩机等相关部位。
该机为三相供电，故怀疑相序可能接反，将任意两相线调换，开机，空调恢复正常。后询问用户得知，空调出故障前曾有电工倒过电源线。三相供电的空调如果相序不对，就会发生故障。该机经上述处理后，故障排除。

五、美的 KFR一75LW／B(D)型柜式空调
故障现象：机器启动后，室外风机不转。
故障剖析：根据现象分析，该故障一般发生在室外风机供电及控制电路。由原理可知，该机室外风机控制信号来自微处理器 U14(UPD75066)的⑩、③～③脚(高、中、低三档引脚)，经 D63、D64加到 U16(2003)的⑦脚，经其放大后，从⑩脚输出，驱动光电耦合器 Q16 (3028)触发双向晶闸管 TR13(336)，由双向晶闸管控制风扇的转速。
检修时，开机，用万用表测微处理器 UI4⑩、③脚有风机驱动信号波形，ICI6(2003)的⑩脚输出的驱动电压也正常，但晶闸管不导通，焊下晶闸管测量正常，而测晶闸管输入脚无电压，查为 U16⑩脚外接电阻RIO1引脚虚焊。
重新补焊后，故障排除。
六．美的 KFR-75LW／B(D)型柜式空调
故障现象：机器运转正常，但制冷或制热效果差。
故障剖析：根据现象分析，该故障产生原因可能有以下两个原因：(1)制冷剂不足；(2)四通阀工作在临界状态，未完全到位。
本着“先易后难”的原则，检修时，打开机盖，先检查四通阀是否正常(该机四通电磁阀由RL14控制，四通阀状态信号来自U14的⑩脚，经 U16的③脚输入，放大后从⑧脚输出)，检查控制电路无异常，手动接插件JP27无接触不良现象，由此判定为四通阀内部损坏。 更换四通阀后，故障排除。

七．美的 KFR75LW／B(D)型柜式空调 ．
故障现象：开机后不能制冷，也不能制热，控制不起作用。
故障剖析：根据现象分析，该故障一般发生在主机控制电路。检修时，先用万用表检查供电电路正常，再查控制板，测 u8的③脚输出电压为+12V，U7的③脚电压为 0 V，判定 u7不良或负载有短路故障。将 u7的③脚断开，用万用表 R×100 Q档测线路对地电阻，均为 5 Q。判断 +5v输出支路有短路故障。
再将 u6的⑩、⑩、⑨脚断开，测 U7的③脚对地阻不变。再断开 u5的+5V电源引脚，测 u7的③脚对地阻值增大许多，判定为 u5、u7均已短路。更换 u5、u7后，故障排除。

八．美的 KFR一75LW／C型柜式空调
故障现象：开机后，室外机刚启动便自动停机。
故障剖析：检修时，先测量三相电压为 365 V，而单独测 B相只有 54 v。检查室外机到室内机之间的供电导线，B相在中间有接头处，且在接头处已露出铜线，恰好与制冷铜管相碰而发生打火，并击穿铜管，导致制冷剂漏光。修复时，将接头必须用防水胶布处理，且应包扎在保温棉外面。重新焊接好铜管，保压检漏，制冷正常。该机经上述处理后，故障排除。
九．美的 KFR一120LW／ED型空调
故障现象：开机后即自动停机。
故障剖析：根据现象分析，问题可能出在供电及保护等相关电路。应重点检查室外机及其电源部分。
先检查压缩机、交流接触器及室外风机均正常。检查室外机电源线时，发现其中两相线间阻值接近零。顺电源线查找，发现排水管接头处漏水，导致电源线接头处受潮灯火并粘连在一起。重新接好电源线并用防水胶布包好，同时将排水管接头处粘牢即可。该机经上述处理后，故障排除。

十．美的 KFRd一120／ESD型柜式空调
故障现象：因电力施工停电后，再来电时机器就显示"E04”t不工作。
故障剖析：该机为三相四线供电，有相序保护。怀疑因电力旋工造成三相电源相序错。对调三相相线的任意两根后试机正常。
该机故障是因电源相序错，导致反相保护。在修理三相电源机型时，因停电造成故障时应先检查电源是否缺相、反相。该机经上述处理后，故障排除。
十一．美的KO一25B型窗式空调
故障现象：开机后风机运转正常，但压缩机未到设定温度即停机，制冷效果达不到要求。
故障剖析：该机为窗式空调器。先开机观察，发现压缩机开始运转正常，但工作 10多分钟后停机。约 ： 5 min后，压缩机已启动运转，再运转 lO多分钟又停机，故障重复出现。由原理可知，造成压缩机工作异常的原因只有两个：一是温度控制器不良；二是过流保护器有问题。首先调节温度控制器，顺时针调节，使其旋钮标记准盘曰 连续运转 ’，位置 ，这时压缩机连续运转制冷，且出风口的温度达到 15℃(环境温度为 30~C) 房间温度随即下降。由此判断，故障原因为温控器失灵。

重新调节温度控制器的最低温度调节螺丝，在环境温度 30~C条件下，使温控度旋钮标记对准盘上“6”的位置，先按逆时针方向调节温控器最低温度调节螺丝数圈，然后接通电源，使压缩机运转，此时房间开始降温。当房间温度下降到 25~C(即与环境温差为 5℃) 时，再按顺时针方向缓熳调节温控器最低温度调节螺丝，直至压缩机停止为止。该机通过上述调整后，故障排除。
十二．美的 KC-25B型窗式空调
故障现象：开机后，风机运转正常，压缩机时转时停。
故障剖析：根据现象分析，该故障一般为过热保护器、温控器、压力保护开关等性能或接触不良所致。检修时，打开机盖，对其逐一检查，发现温控器接触不良，使压缩机运转不稳定。更换温度控制后，压缩机运转恢复正常，机器故障排除。

十三．美的 KFC-2OX2GW／X型一拖二分体式空调
故障现象：开 A机，B机蒸发器结霜，开双机正常。
故障剖析：该机为一拖二型空调，根据现象分析，问题可能出在电磁阀等相关部位。其具体原因是制冷剂流入 B机蒸发器，而 B机制冷剂流动与否由电磁阀YU2控制，由此判定 YU2工作异常。
检修时，打开外机壳，用万用表测 YU2，其得电而工作 (正常应无电)。测 RL302得电工作，测室外机与B机连接电源线上电压为 +12 V (正常不应有)。测D309、D306正反向阻值均为 0 Q。更换 D309、D306后，RL302动触点断开，但 B机蒸发器仍结霜 进一步检查为电磁阀YU2‘内部卡死。更换电磁阀后，故障排除。
