长虹3D51A5000i等离子屡烧PFC功率校正的艰难维修
           故障现象:        长虹3D51A5000i，一台转修机，不通电
服务过程:        测量电源插头阻值无穷大，估计电源板牺牲了！上门检修的，没拆机，随便测了下做个样，随后告之内部电路板故障

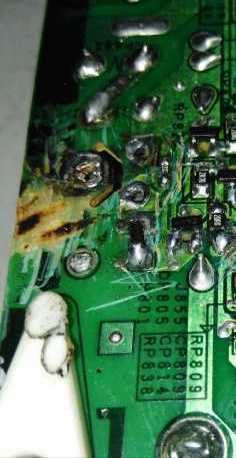

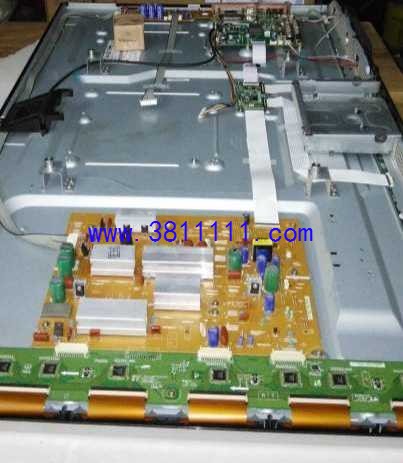

拆机检修又是PFC炸了，板子底下功率管位置给焊得…见了有点崩溃，清理了半天两个功率管型号不一样，坏的是7N80，另一个原装STP14NK50ZFP没烧，顺着这一路追查，到校正电感反馈取样引脚，

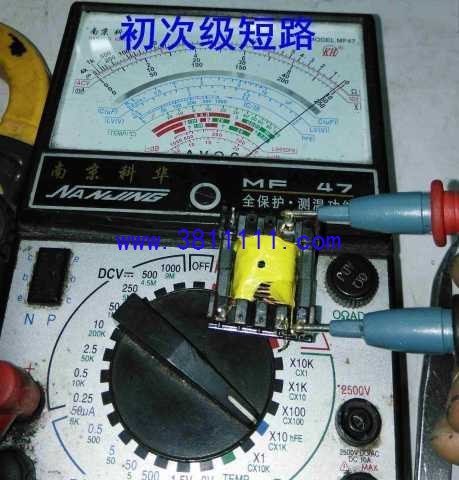

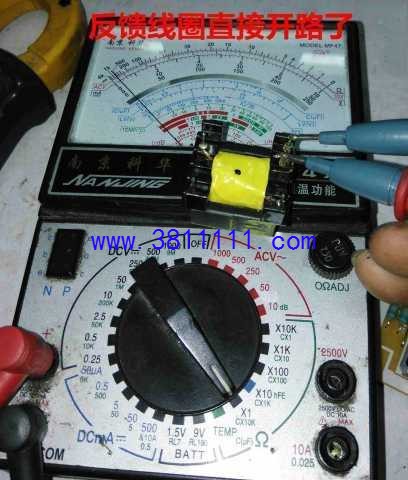

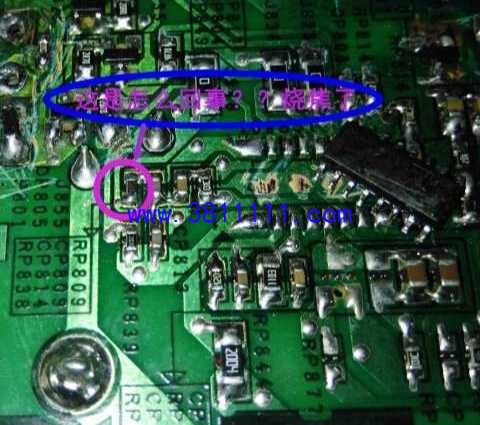

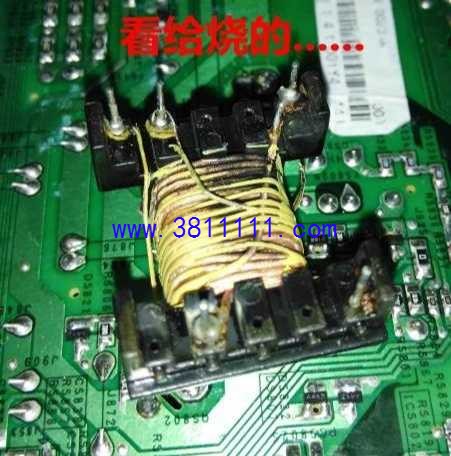

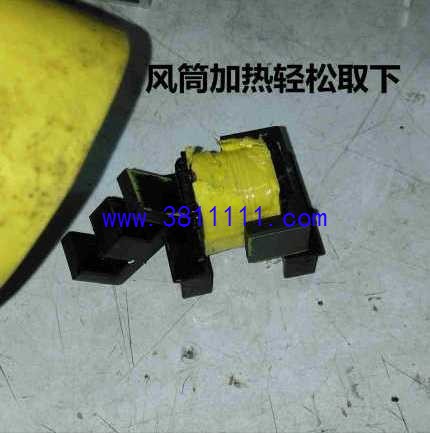

   明显有高压从这里进来，要不那个电阻怎么可能烧成这样呢，另一路到电源芯片SPC1012T，不用测，完蛋这种电源板，无论是三星还是长虹又或者是其他，发现有两个功率电感的都有一个毛病，PFC功率电感初次级容易短路，主要原因是绝缘做得不好，取样绕组与初级线圈温度高时容易跳火，在三星机中也存在同样问题校正电感拆下来，反馈绕组直接烧开路再测初级与反馈引脚直接短路，你说不修好此处盲目装IC MOS 电阻，300V通畅无阻一路过来能不把1012T给炸了风筒加热至汤手轻轻一拉就开了拆开绝缘胶带一定要检查记得把另一个没坏的同样拆出来处理好绝缘，

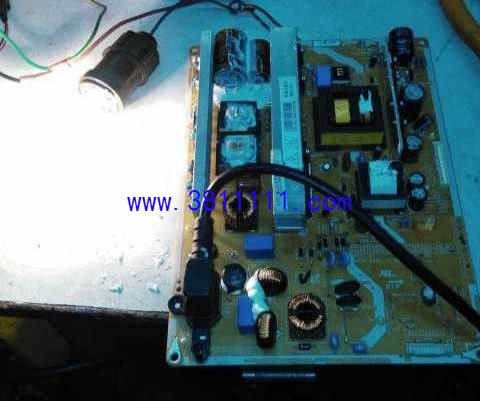

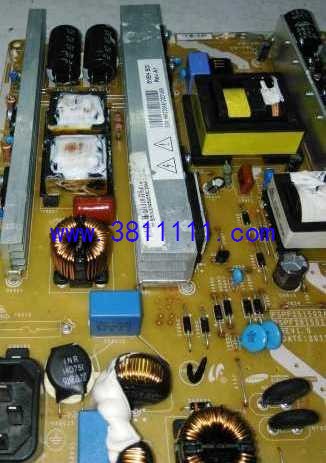

   防止不必要的返修，反馈线圈按原数绕回，主线圈清理一下做好绝缘，不坏的不用换，接好线上好硅胶固定！更换坏的14NK50，检查G脚外围元件，清理焊盘防止短路，更换SP1012T及烧焦的电阻同时一定要检查那两个450V电容，像我修的这块板其中一个容量减半且有轻微怀孕迹象，一样大的用完，松下板上拆了个原装的过来，有点大了，勉强装上，硅胶固定！ 再次检查没问题后，PS→ON接地，VS→ON接5V上，220V电源输入处串200W灯泡， VS负载挂15W冰箱灯泡，通电正常，再换上保险，VS挂100W，试机10分钟发热不大盖住外壳测试一小时
