康佳LED32E330C液晶电视背光亮灰屏的故障维修

键盘维修

康佳电视背光亮灰屏
品牌机型: 康佳
故障现象:
背光亮灰屏
分析与维修：

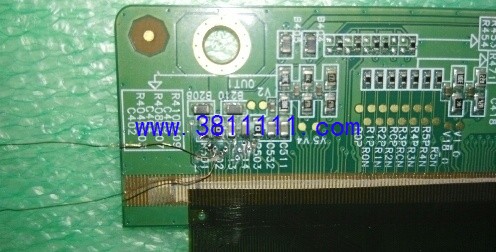

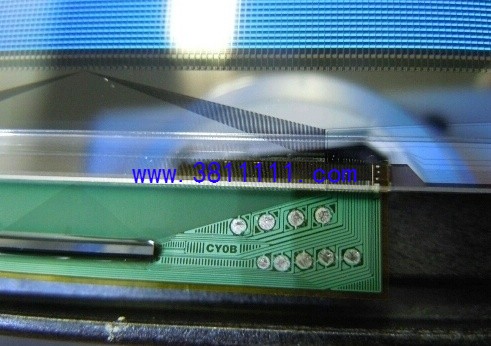

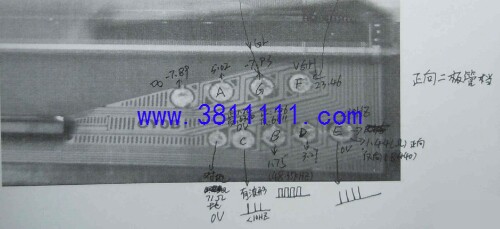

案例分享：机型：康佳LED32E330C 京东方HV320WX2-201屏故障现象：灰屏分析与维修：首先测量逻辑板上VGH电压正常，VON电压23V正常（这里的VON是VGH通过整形电路而得到的），VOFF电压（就是VGL电压），用通用板点屏也是一样的，确定故障在屏和边条上，既然几组电压都正常，那只有RSDS信号和Y测驱动不正常了，Y侧COF型号是8656-F，见下图
