创维29寸液晶电视OB3362HP无背光黑屏故障检修

周凯涛

创维29寸液晶电视无背光检修

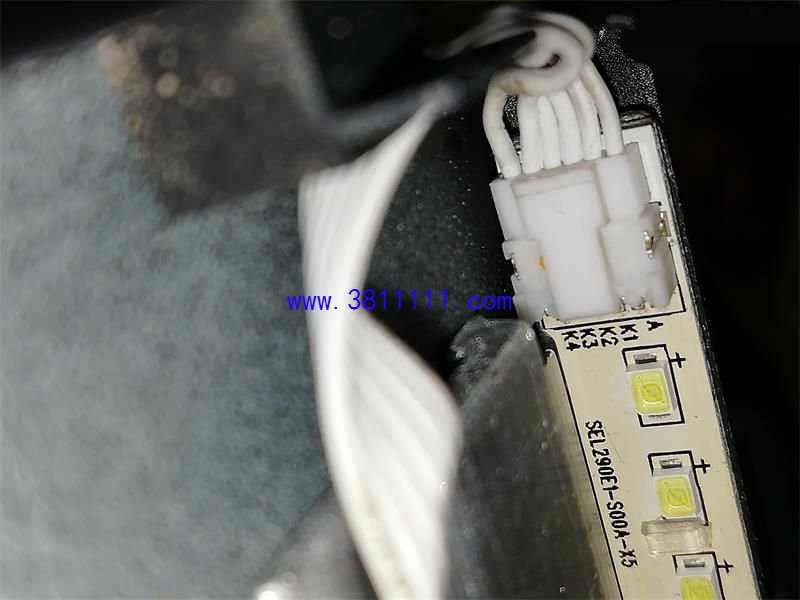

　　同村用户报修创维电视机，说屏幕闪烁后变有声无影，上门试机如用户所述，凭经验判断是背光故障，报价后拉回店里。拆机拔出背光灯连接排线，它有6根连线。用点灯仪试出1-2，3-4有2组灯组能点亮，5-6正反都不点亮，以为有3个灯条，坏了一个。立刻拆屏，里面只有一根侧射灯条，看插头英文标注，应该是4组灯珠，没有看到发黄老化灯珠，用点灯仪试验4组都能亮。原来6根排线除了2根是公共正极外，另4根是4组灯珠的负极。用点灯仪试验5-6线，相当于给两组反向串接的灯珠通电，正反都不亮。伤心白忙一场，又高兴不用花时间网购灯条。这种侧射灯条通用性差，价钱也高。

　　将电视机屏幕复原，准备维修背光电路。翻过电源板，背光IC是OB3362HP。不急着上网下载电路图，也不急着网购OB3362HP。按电路板上的英文标注先测量背光的供电电压，标注24V，实测27.9V，背光开启BL-0N只有0.69V。拆掉BL-ON信号线上的QB6防止它导通拉低电压，通电试机，电压仍是0.69V，显然主板没有送来BL-ON信号。临时拆下的小贴片元件习惯用一个焊点粘在线路板上，以防丢失。BL-ON信号从主板的CN4插座送来，看不到BL-ON信号的走线去向，撬起CN4的塑料座，看到问题所在了。

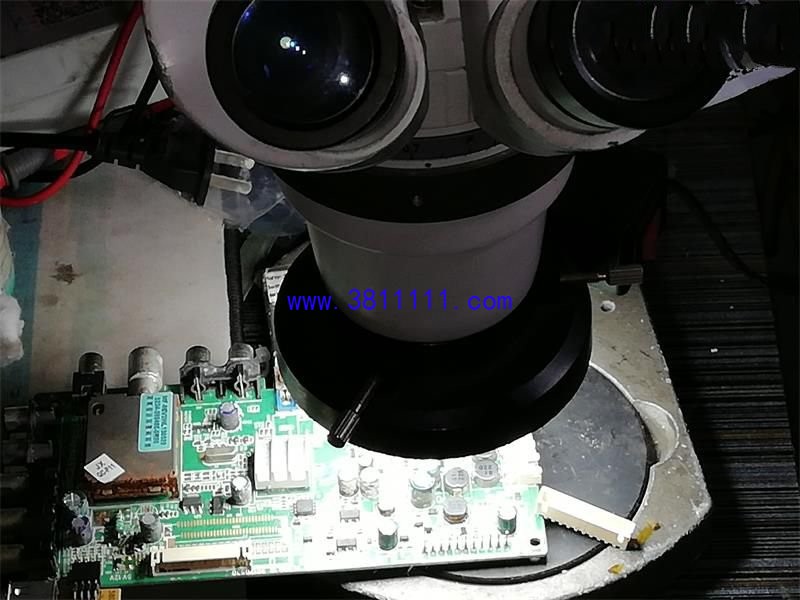

　　在体视镜下清洗CN4下面的线路，BL-ON走线显然断了，用雕刻刀刮去绿漆，用焊锡在上面贴上一条细铜丝。旁边腐蚀严重的铜箔也处理一下以防日后返工。复原CN4后连接好主板和电源板，通电背光已经点亮，屏幕字符显示正常。装机后连接信号源试机声像正常，大功告成。

　　没有仔细判断背光灯6条引线的定义，误判灯条损坏，屏幕一拆一装，浪费了不少时间。幸好后面没有盲目换件再浪费时间，如果网购OB3362HP又得白等一天且浪费元件了。修液晶电视的板子除了数字万用表和焊台外，用的较多的工具是一只体视镜和一支雕刻刀，一支特尖防磁镊子,一支15倍带灯手持放大镜。
