发表一个12v水电瓶串连充电均衡电路

yhliang2 · 发表于 2014-12-10 13:26:38

本帖最后由 yhliang2 于 2014-12-10 13:31 编辑

发表一个12v水电瓶串连充电均衡电路。
多个12v水电瓶串连使用最常见的是用于电瓶车，电瓶车的电瓶应该严格配对使用，以确保几个电瓶的充放电特性一致，延长电瓶的使用寿命。

二轮的电瓶车电池一般在出售前工厂就进行了测量配套，三轮的货运电瓶车电池都没有测量配套。
使用途中由于电瓶本身产生的差异如容量、电压、电瓶本身的内放电等因素导致电瓶过早损坏。
常见单个电瓶容量小的和电瓶本身存在内放的充电时的电瓶的电压会低一许，标准的和容量大的单个电瓶的电压要高一许。
冲电时电瓶本身没有内放的比电瓶比较本身存在内放的先冲满，容量小的同样是先充满。电瓶充满了继续再冲冲会导致发热、硫化、和缺水干涸而提前失效。因此多个电瓶串连冲电首先损坏的是容量小的和质量好的电瓶。

给冲电时电压率先上升的电瓶装上一个均衡电路，均衡电路的起控电压是15.3v，可以保障先冲满的电瓶不会过冲。
例如一组电瓶是5个，不必每个电瓶都加，加2-3个均衡电路就够了《这个需要测量决定》。

给每个电瓶都装一个均衡电路《这个不需要测量》？用定压式的充电器的是可以的，5个电瓶的定压式的充电器是冲到74v自动停止了。简易式的充电器最高冲电电压会超过75v，超过很多的例如达到80v？就必需增大限流电阻才行。

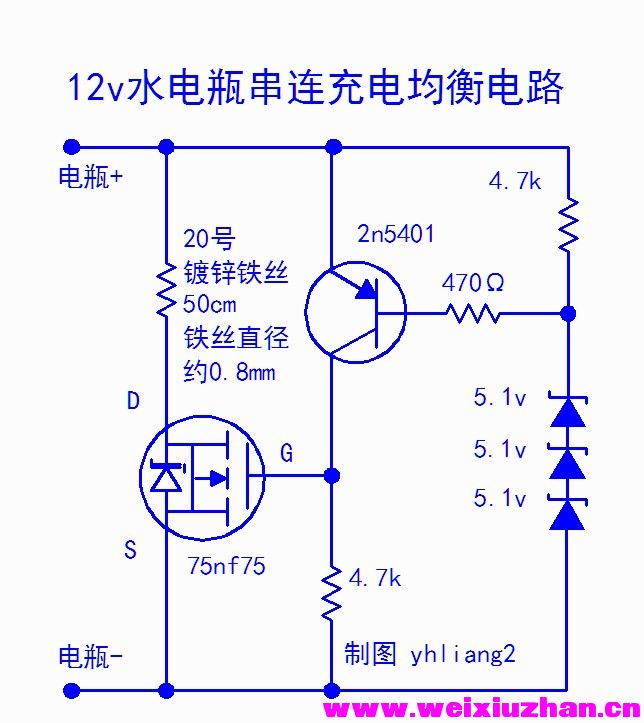

用个细镀锌铁丝绕成弹簧型状替代限流电阻。场效应可从不用散热片或用很小的散热片，下面的图可以每个电瓶都安装一个《不用测量，新电瓶装入时就装》。

2n5401基极上的电阻可以从4.7k-10k之间选取。稳压管有漏电流或者稳压管有漏电流大这个电阻选阻值小一点，也可以调整这个电阻使均衡器起控点在14.8-15.5之间。

整个电路没有达到衡器起控点时是不耗电的。
