长虹等离子电视技改方案汇总

守候幸福者

        一、PS08机芯等离子电视伴音噪声问题的改进方法
        1、PS08机芯包含机型：PT4209、PT4216、PT4216H、PT4218、PT4218（L）
        2、D模式下总线数据调整：ADC_LEVEL由原来的0x12更   改为0x1C；
        3、功放板组件JUJ6.691.010（JUJ7.820.169）、JUJ6.691.015（JUJ7.820.202）、JUJ6.691.015-1（JUJ7.820.202）：R113、R114贴片电阻器更改为：RC-05K153JT、CR1/10K153JV；
        4、功放印制板处置如下：增加一根接地线，一头焊接在印制板接地处，另一头通过接地焊片用螺钉固定；
        5、以上改进措施必须保证同时实施（即软件和硬件更改）。
        二、解决PT4209噪音问题的改一步改进措施

        1、上述更改不能彻底解决问题，请将XP938（1）（2）脚G-GA短接。

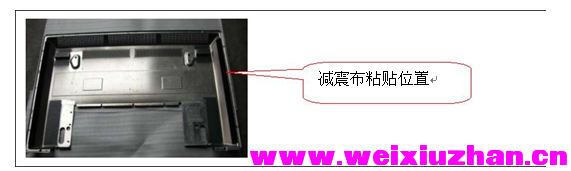

        2、机振产生的整机噪声（非扬声器发出的噪声）：PT4209整机（同样适用PT4206）后盖上增加减振条（JUJ8.842.164），贴于整机后盖内两侧。
        三、PT4288接收  TV信号有干扰改进方案
        1、主板上 RT01、RT02由  0欧姆改为  300欧姆（300欧姆左右均可）；

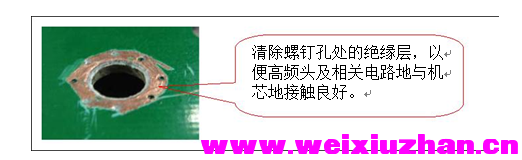

        2、主板上螺钉孔背面作如下处理（主要处理高频头左下脚的那个螺钉孔背面）；同时主板上的各螺钉一定要打紧，尤其是高频头左下脚的那颗螺钉）。

        四、LG-V7屏（42V74413模组）出现关机后无法再次开机的处理方法
        1、使用 LG-V7屏的机型有：PT4208、PT4218、PT4288、PT4216等；
        2、故障现象：在正常开机情况下关机或热机自动关机，无法再次开机，需让其放电有的 10分钟，有的需  1小时，有的需要  1天后才可以正常开机；

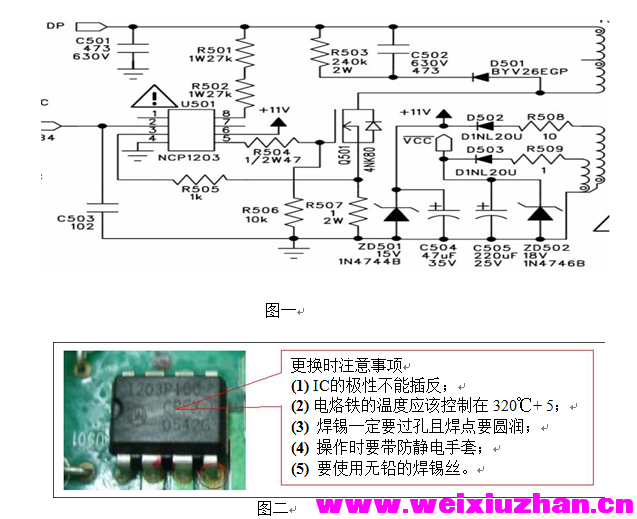

        3、处理措施一：更换电源板上 U501（型号：1203P100，厂家：Unicorn；P/N：3501Q00156A）。
        4、处理措施二、改进办法降低 8脚电压，具体办法是:把 8脚供电电阻改为  1w150k.并将 8脚并一只  120-150k电阻到地即可。

        更换时注意事项
        (1) IC的极性不能插反；
        (2) 电烙铁的温度应该控制在 320℃+ 5；
        (3)  焊锡一定要过孔且焊点要圆润；
        (4)  操作时要带防静电手套；
        (5)  要使用无铅的焊锡丝。
        五、PS12机芯数据丢失处理方法
        1、PS12目前上市机型有：PT32600、PT32700、PT42600、PT42600NHD、PT4288（P02）、PT4217（工程机）。
        2、PS12机芯数据丢失会引起黑屏、花屏等多种故障现象，维修该类故障时首先进入维修模式清除EEPROM，操作方法是：打开电源，依次按遥控器上开机键—菜单键—V-—OK键—数字键7—图像键（子画面）—数字键9—节目-（子画面）—数字键10—OK键，清除EEPROM后重新开机，若开机正常（还需检查YPBPR和PC下颜色是否正常，不正常需进行自动校正），说明该故障是由于数据丢失引起。若故障依旧，需对相关电路检查。
        注：在对 PS12机芯总线调试时，不要随意改变屏参，调错后再次开机会出现花屏或不开机。要恢复正常需重新写程或按上述方法清除EEPROM。
        六、等离子PS13机芯AV2/S端子接非标机顶盒信号图异或无图更改方法：
        1、PS13机芯目前上市机型有：PT42700WHD、PT50600、PT60600、PT6520FHD；
        2、等离子PS13机芯AV2接非标机顶盒信号图异或无图更改方法：①、取消主板贴片电容C216；②、将电阻RA45换成0欧电阻。
       3、PS13机芯等离子电视S端子出现类似问题处理方法：取消电解电容C205、C208，同时将CA48、CA49装上0欧电阻（为了操作方便，也可在A面直接将C205、C208两端短接）。
