上广电D2527系列电视光暗故障检修

于海华

    故障现象是开机伴音正常，也有频道字符显示，但亮度较暗。据称，亮度暗故障是在正常收看过程中突然发生的。
    打开后盖，发现该机采用I2C总线控制电路，CPU采用LA863332A，而小信号处理器为LA76810。有声、有字符及有较暗图像，分析可能是显像管某一路工作不正常引起的。
    首先检测显像管阴极电压正常，但加速极电压仅200V左右，顺时针旋转加速极电位器，提高加速度极电压，发现光栅变亮且正常，此时，插上有线电视信号可见图像清晰、彩色正常。经过短时间试放，亮度无异常现象，以为亮度暗故障已排除，是加速极电压偏低所致。不料几天后用户来电话告知，该机又出现图像闪烁现象，于是二次维修。
    开机发现图像亮、暗交替闪烁变化，会不会又是加速极电位器性能进一步变坏，引起输出电压不稳呢?测加速极电压为290V左右，且表针不停地左右摆动，说明判断正确。为了确定故障部位，首先检查其负载电压，拔下视放板，测量加速极电压仍波动，替换高频滤波电容C939故障现象不变，更换管座故障依旧，由此认为负载无问题。怀疑加速极电位器本身性能不良(如接触不良等)，引起加速极电压波动，于是告之用户，需要更换行输出变压器才能解决问题。但购到原型号新行变更换后，发现图像亮度暗现象还是存在，会不会是ABL自动亮度控制电路出现异常造成的呢?据彩电原理可知，ABL电路出故障，也会影响显像管正常发光，难道还会影响到加速极输出电压吗?不妨先查一查ABL电路再说。

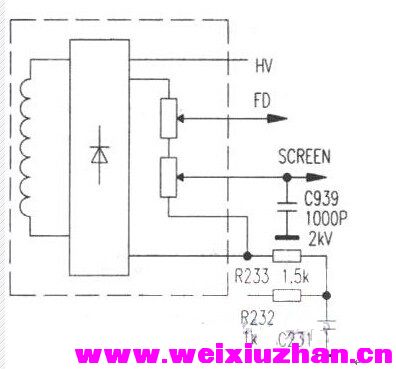

    从附图可以看出，该机ABL电路元件不多，包括行变、R233、C231、R232等几只元器件。行变是新换上去的，应该没问题，对余下三只元件进行检查，发现C231(1uF／40V无极性电容)的充放电明显异常，其中一脚底部有少量糊状物溢出，确信C231已损坏。将C231更换后，图像亮度暗现象消失，但光栅过亮。重调加速极电位器，故障排除。至今该机已使用数月，亮度一直正常。
    后来又检修一台长虹21英寸彩电，故障现象是黑屏、无字符，但伴音正常。测量阴极电压在正常范围，但加速极电压仅50V左右，借鉴上次检修经验，直接检查ABL电路，发现连接行输出变压器④脚的R233(1．5k、1／2W)电阻值近似变为无穷大，将其更换后故障立即排除。
    小结：通过对上述二例故障检修，得到一个启示和经验，对于电视机亮度暗、黑屏或亮、暗闪烁等异常现象，如果测得加速极电压不正常，不妨先查ABL自动亮度控制电路，有时会起到事半功倍的效果。
