王牌L40P11FBDE液晶电视图像重影检修

于海华

        此机搜台后发现TV图象重影(彩色和伴音正常)，在AV和高清通道输入视频和色差信号试机未见故障，能正常搜到台并且也能存台，伴音也正常。 判定U701(CPU)解码和软件正常。由此初步判断故障应在高频和中频通道上，主要对中频电路和高频头进行排查。
　　

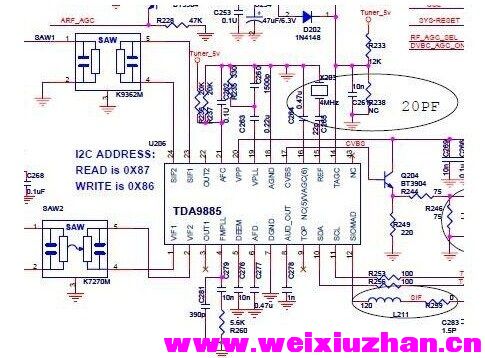

　　测量高频头1脚供电5V正常，2脚AGC的控制电压4.6V左右正常，4脚SCL和5脚SDA电压也在5V正常，,交换高低端台时测量调谐电压也在1-33V。在测量预中放U206与的1脚2脚是VIF差分输入电压为2.5V正常，4脚是环滤波器FM-PLL电压偏高，14脚调谐器AGC输出正常，16脚VIF-AGC也正常，17脚复合信号输出也正常，19脚环滤波器FM-PLL电压正常，21脚AFC控制输出电压正常。根据实际测量电压发现只有第4脚电压异常，于是测量4脚的相关电路。
　　

　　U206的4脚外围元件电容C279、C261和电阻，发现R260阻值由原来的5.6K欧增大到51K欧，如果此电路的器件异常会引起与U206内部组成的锁相环滤波器偏异而导致图象重影、图象镶边等故障。更换R260上电试机声图一切正常，故障排除。
