王牌L37E9BD液晶电视高端无台检修

于海华

        此机选完台图像声音正常，老化一段时间后U段后面的红场等几个台没有。根据故障现象重点排查高频头相关单元。

　　

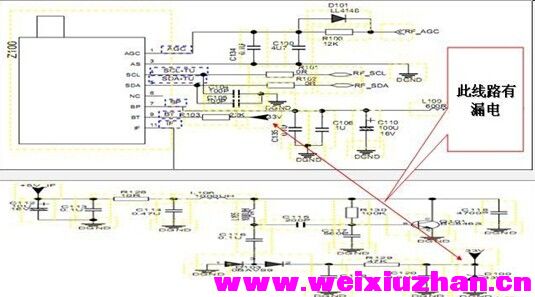

　　检测发现高频头Z100的9脚BT电压为选台时18V-25变化，好机为20V-33V变化。此电压为L105、L106、D103、C116等元件组成的升压电路把5V升压到33V。在无法准确判断是那一个元件坏的情况下，代换了D100、C116等元件未好，怀疑是高频头的问题，接着代换高频头，但还是未好。现在可以准确的判断故障点就在33V的升压电路，测电阻没有任何异常，把这一部分元件代换完了都没有好。想到MS68B的板子也有过孔不良，于是把过孔用飞线连接，但还是未好。

　　
　　最后想到会不会是PCB板子漏电的原因，于是把D100至R103的铜箔割断，用飞线连接后，故障排除。

SJTA

找一升压模块替换原机33V电路就可以了...

问题

谢谢分享
