王牌L32P11FBDE液晶电视灯亮不开机检修

于海华

        此机通电试机，指示灯亮不开机，显示屏背光不亮。按键板和遥控都无作用。由此初步判段故障在电源板24V，PW-ON等电路单元或数字板问题。
　　

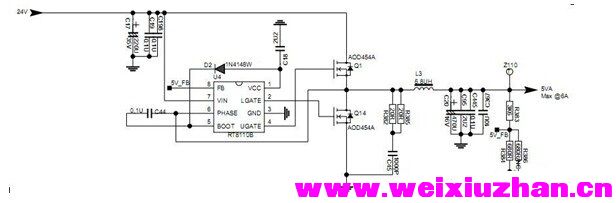

　　首先对电源板进行检测3.3V、PW-ON、24V,PFC（395V）电路等电压正常，说明电源板没问题，故障应在数字板上。检测数字板各工作电压发现5V电压偏高有7.5V。5V为24V经U4、Q1、Q14等组成的DC-DC转换电路获得的。
　　

　　代换U4未好。想到此机芯过孔不良的特别多，于是测U4周边的过孔，最后查出是U4的8脚至R384与R383的公共端过孔不良，此条线路为U4的反馈取样电路，用跨线连接后开机故障排除。
