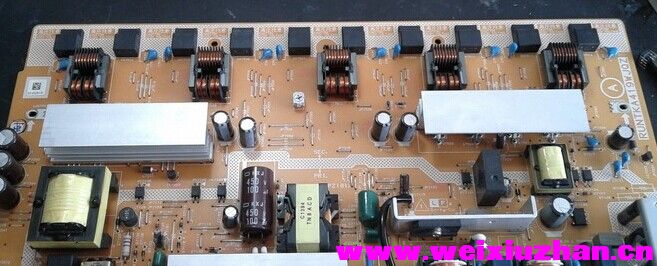

夏普LCD-32GH3液晶电源维修

于海华 · 发表于 2014-11-24 11:47:29

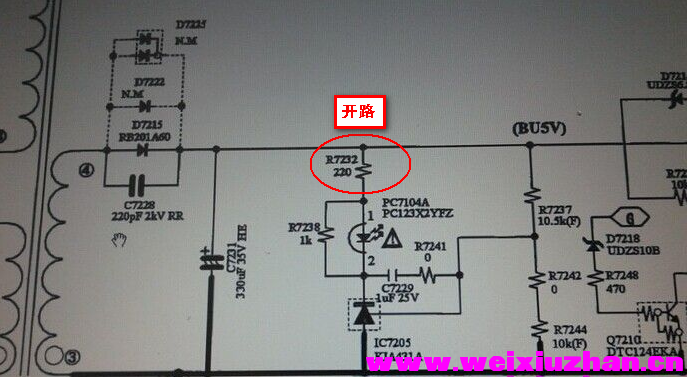

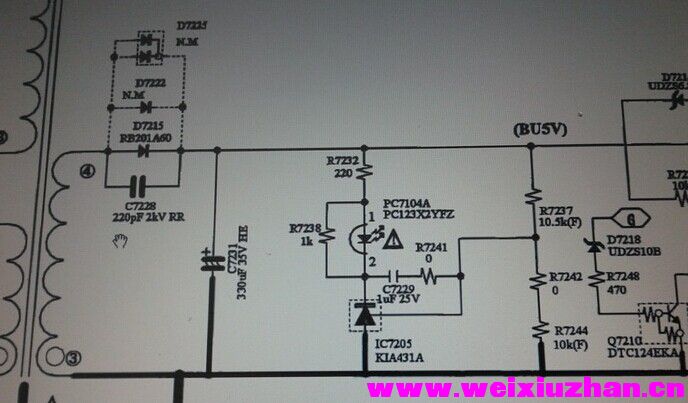

无待机5V电压，观察待机模块已经换新，开机没有电压。接好5VST待机的外置电源，电压调整5V，光耦1,2脚电压为0.V，说明5VST的稳压电路有问题，5VST稳压系统寥寥几个贴片元件，检查不是十分困难，很快在线检查出一个贴片电阻断路，换新，开启外置电源，测得光耦1,2电压为0.6V，继续调整外置电压为5.5V时，光耦1,2电压为1.12V,这个现象说明待机5VST电压为5.5V。

去掉外置电源，开机，5VST电压5..5V,机器恢复正常。

彩虹影音 · 发表于 2014-11-25 08:34:57

谢谢分享！

问题 · 发表于 2014-11-25 19:27:46

SJTA · 发表于 2014-11-25 20:40:28

谢谢分享维修经验，论坛有你更精彩...

龙二哥 · 发表于 2014-11-26 15:36:58

论坛有你更精彩不要走哦
