创维8TG3/5主板电路检修和提示要点

[复制链接]

中级维修员

Rank: 3Rank: 3

帖子
9
主题
4
积分
158
在线时间
6 小时
注册时间
2014-11-12
最后登录
2014-11-28
发表于 2014-11-18 17:00:53 | 显示全部楼层 |阅读模式
本帖最后由 小朱朱伟 于 2014-11-19 09:40 编辑

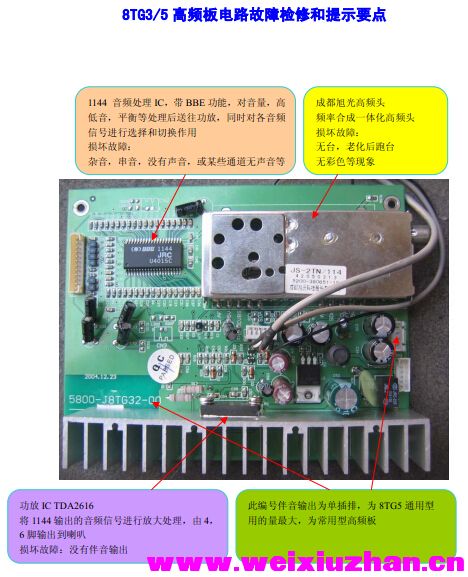

  1.jpg 2.jpg

       注: 以上主板软件版本的说明:版本不同只是它的软件数据不同,因为配的屏不一样,但硬件电路是基本相同,在代用时,得注意以下3个方面:
  软件FLASH数据得改过来,数据得重新烧写
  屏供电一定得注意,电路板的屏供电一定得满足屏使用的供电(如: 三星的5V供电为多,LG的12V供电为多)
  各个插排接口必须可以通用或代用



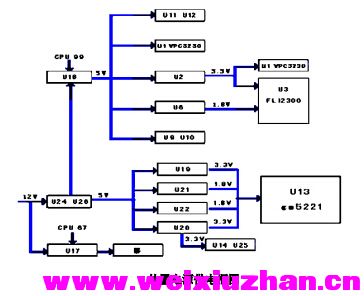

  8TG机芯原理介绍:
  TV,AV, S-VIDEO信号:
  电视机一体化高频头输出的视频信号(CVBS)由主板插排CN01A的9脚进入主板, 经高频补偿电路C33、L8、C32后由C30耦合,送到VPC3230D 75脚内部电路处理。AV插口输入的视频信号由主板插排CN03A的4脚进入主板,经C13耦合,Q2等元件组成的射极输出器进行阻抗匹配,由C28、C25、L7高频补偿后,再经C24耦合到VPC3230D73脚内部的处理电路。S 端子输入的亮/色信号由主板插排CN03A 的6、8 脚进入主板经高频补偿后送到VPC3230 71、73脚内部的图像处理电路。
  HDTV与PC信号的切换以及DVI信号的输入
  VGA端子输入的R、G、B信号到U11(P15V330Q)的6、10、13脚与U12送来的HDTV信号或TV、AV、S-V中的一路再次进行切换。CPU的81脚输出各输入信源的选择控制电压入U11的1脚,两路信号在P15V330Q中进行切换,选择其中一路分别由7、9、12脚输出送入U13(gm5221)的142、147、151脚。
  VGA的H、V同步信号与FLI2300处理送来的TV、AV、S-V 的H、V同步信号也在U11、U12中进行切换。VGA的HSYNC信号送入U11的3脚,FLI2300处理送来的TV、AV、S-V的HSYNC信号送入U11的2脚,在U11中切换选择后由4脚输出送到门电路U25中进行整形处理;VGA的VSYNC信号送入U12的3脚,FLI2300处理送来的TV、AV、S-V的VSYNC信号送入U12的2脚,在U12中切换选择后由4脚输出送到门电路U25中进行整形处理。U11、U12的4脚输出的H、V同步信号分别送入到U25的3、10和5、8脚。U25 对输入的H、VSYNC信号进行整形(主要是抗干扰处理)后由1、12 脚输出到U13(gm5221)的181、182脚。
  因为数字视频信号可以直接输入到gm5221内置的DVI接收器,所以DVI输入信号由DVI插口进入主板电路没有经任何处理就送入到gm5221的118、119、123、124、128、129、132、133脚内部的DVI接收器进行处理。
  HDTV(Y、Pr、Pb)信号输入到电视机,由插排CN05A的2、4、6脚进入主板,经Q10、Q11、Q12等元件组成的三个射极输出器进行阻抗匹配后分别送到U12(P15V330Q)的6、10、13脚;另外,FLI2300的170、173、176脚送来处理后的TV、AV、S-V 的R、G、B信号送到U12(P15V330Q)的5、11、14脚。CPU的83脚输出各输入信源的选择控制电压入U12的1脚,两路信号在P15V330Q中进行切换,选择其中一路分别由7、9、12脚输出送入U11的5、11、14脚。
  以上所有信号的末级处理都在GM5221里面完成,GM5221是CPU作用,图像处理,比例缩放,进行颜色、对比度、图像锐化等处理,最终再经LVDS转换芯片转换成LVDS格式信号送到显示屏中,注(如果带魔画处理的需进行图像的魔画芯片处理)

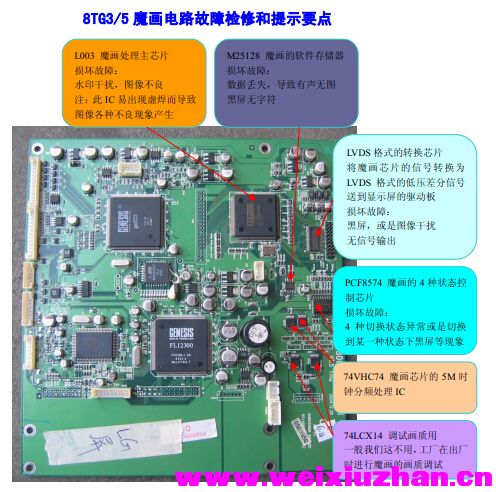

  魔画电路:
  Gm5221的13~22,29~38输出的数字RGB基色信号经过限流保护排阻RN3、RN4、RN5、RN6、RN7、RN8送入L003(ER7~ER0送入到L003的103、104、106、107~111脚,EG7~EG0送入到L003的94~99、101、102脚,EB7~EB0送入到74、78~82、84、93脚);gm5221的47~50脚输出的数字使能、行场同步、时钟信号经过限流保护电阻R168~R171送入到L003的71~74脚。维修时需注意:数字基色信号与数字使能、行场同步、时钟信号送不到L003会引起白屏无图像的故障。
  由L003处理后5~11、13~16、18~24、26~31脚输出经过魔画处理的数字RGB信号。经过限流排阻RP9717~RP9723送到U9702(LVDS信号发射IC),在U9702中将L003输出的数字RGB信号变成LVDS信号取驱动LCD屏,产生图像。
  8TG机芯故障维修实例:
  一、故障现象:TV、AV、S黑屏
  故障原因:按菜单有字符,切换到HDTV时,发现HDTV缺色,更换U12(PI5V 330Q)图像恢复正常,U12的作用为切换FLI2300送来的R.G.B和HDTV信号。
  二、故障现象:TV、AV、S黑屏
  故障原因:有字符,用手摸U1(VPC3230)十分烫,更换VPC3230,故障排除。
  注:本机芯中,VPC3230损坏率较高。
  三、故障现象:TV、AV、s彩不良
  故障原因:切换彩色和伴音制式均无效,测各关键点,电压,均无异常,怀疑VPC3230的外挂晶振X1(20.25M)不良,代换后故障排除。
  四、故障现象:TV、AV、S黑屏
  故障原因:有伴音有字符,测得VPC3230第9脚无3.3V供电,顺电路查找,发现FB15开路,更换之,故障排除
  五、故障现象:TV、AV、S图像发白
  故障原因:图像底色亮白刺眼,测得VPC3230的5V供电磁珠L1的电压升至11.8V。此电压由U24+U26组成的DC-DC变换电路送来,查得U26(4435M)击穿,更换后故障排除
  六、故障现象:TV、AV、S无像
  故障原因:TV、AV、S黑屏,切换至HDTV,图像正常,再切换到VGA时,蓝屏,测得U25(LV14A)第10脚无电压输出,更换U25(LV14A)后,故障排除
  七、故障现象:不开机
  故障原因:亮绿灯,测得GM5221 1.8V,供电IC U22无电压输出,其供电是同5V经D18整流后送来,更换,测D18负极电压只有0.4V,更换D18故障排除。
  八、故障现象:黑屏
  故障原因:测CPU和FLASH的供电均正常,测总线电压,SCL和SDA电压均升至3.8V左右,更换U14(49BV002AT)后故障排除。U14为GM5221的程序存储器,损坏后多为不开机或黑屏。
  九、故障现象:不开机
  故障原因:指示灯亮红灯,测得GM5221的1.8V供电IC U21无电压输出,沿路查找发现给其供电的二极管D17开路,更换后故障排除。
  十、故障现象:不收台
  故障原因:选择“自动搜台”,输入密码反应慢,搜台过程中台标一直为零,即识别不到同步信号,更换U13(GM5221)后,故障排除,GM5221自带CPU。
  十一、故障现象:TV、AV、S彩不良,菜单不良
  故障原因:按菜单键只有上半部菜单出现在屏的左下角,切换到VGA,发现其像暗,此种故障多为U16(24C16),内数据不良所致。24C16在这为用户数据存储器,更换后故障排除
  十二、故障现象:黑屏
  故障原因:各信号均黑屏且有伴音,测屏供电无,其供电保险F1开路,更换之故障排
  十三、故障现象:黑屏
  故障原因:有伴音但无字符,测Y9701(40M晶振)的1、3脚,发现其电压偏低,更换
  刻晶振故障排除。
  除。此保险容易损坏。
  十三、故障现象:黑屏
  故障原因:有伴音但无字符,测Y9701(40M晶振)的1、3脚,发现其电压偏低,更换刻晶振故障排除。
  十四、故障现象:黑屏
  故障原因:有伴音无字符,旦发现屏上偶有闪动白条纹,此种故障多为魔画数据存储器U9705(25128)数据不良引起,更换新件,故障排除
  十五、故障现象:水印干扰
  故障现象:所有信号均有水印干扰,用手按压U9701(L003)图像有变化,补焊L003后故障排除
  十六、故障现象:不遥控
  故障原因:按遥控器上按键同时用万用表监测U13(GM5221)的90脚其电压有变化,说明遥控信号输入通道基本没有问题,更换U13(GM5221)后故障排除
  十七、故障现象:不开机
  故障原因:指示灯亮红灯,按“待机”键后,转为经灯,出现黑屏故障,用万用表测U24第1脚,无电压输入,查得主板背面12V供电保险F2开路。
  十八、故障现象:伴音有杂音
  故障原因:所有信号均有杂音,手触摸伴音处理芯片,NJW1144有过热,更换后故障排除。
  十九、故障现象:无伴音
  故障现象:开机提示请输入密码。测得1144的总线(NJM1144第18、19脚)电压升至11.2V左右。应立即关机,更换NJW1144后,故障排除
  二十、故障现象:无伴音
  故障原因:测得TDA2616的输入输出引脚,其阻值只有五十几欧姆,说明内部已损坏,更换之,伴音恢复正常。
  二十一、故障现象:黑屏
       故障原因:黑U17(9953)的第5、6、7、8脚无电压输出,测其供电脚 1、2脚为11.8V,其控制脚1、4脚电压也为11.8V,它是由CPU的第67脚输出控制电平,经Q3倒相后再控制U17的,测NPN管Q3的基极电压与CPU输出控制电压3.3V相等,说明该三极管未工作,更换后故障排除。
