求组装机场幅维修方法？

张祥超 · 发表于 2014-9-22 07:54:03

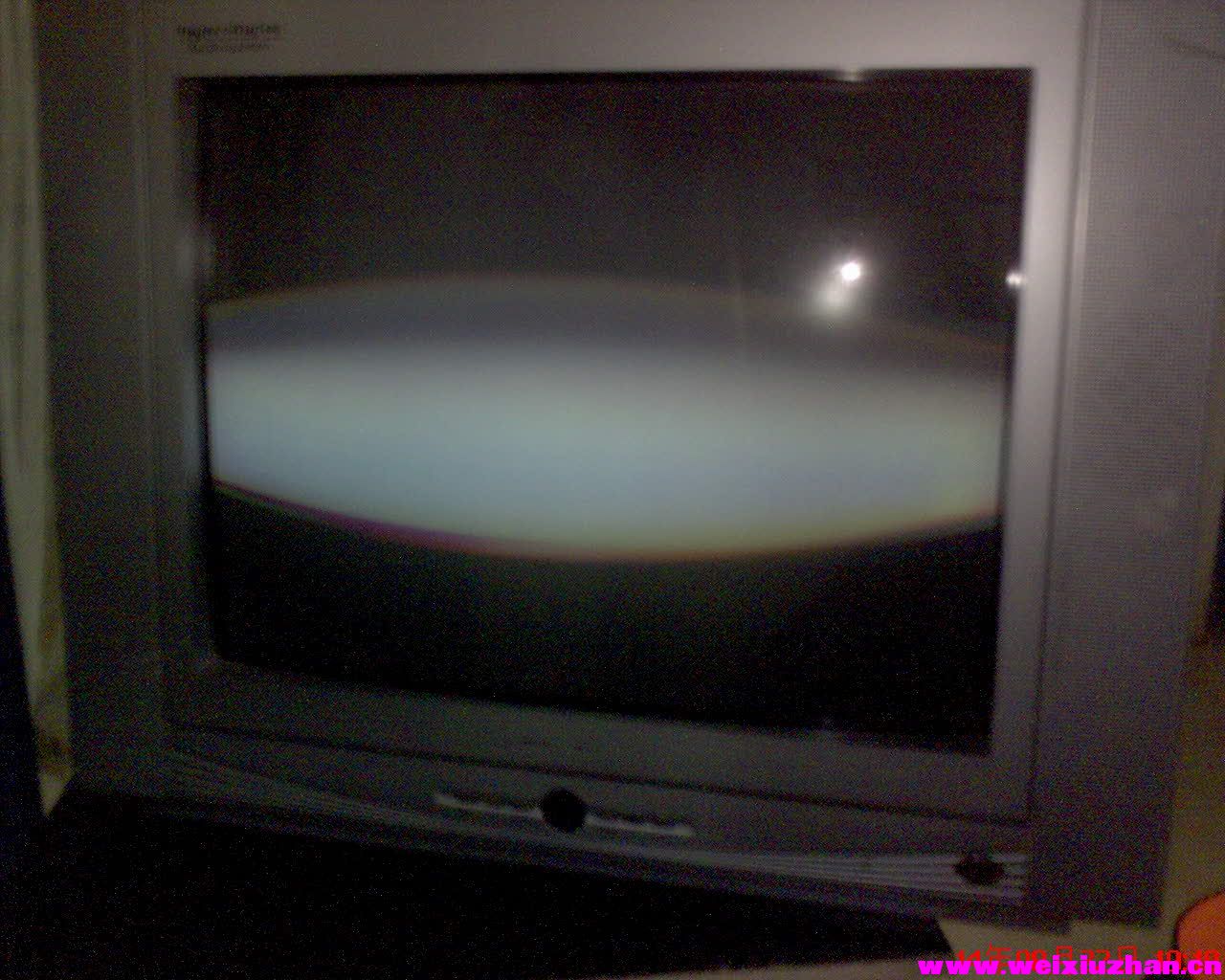

现状1

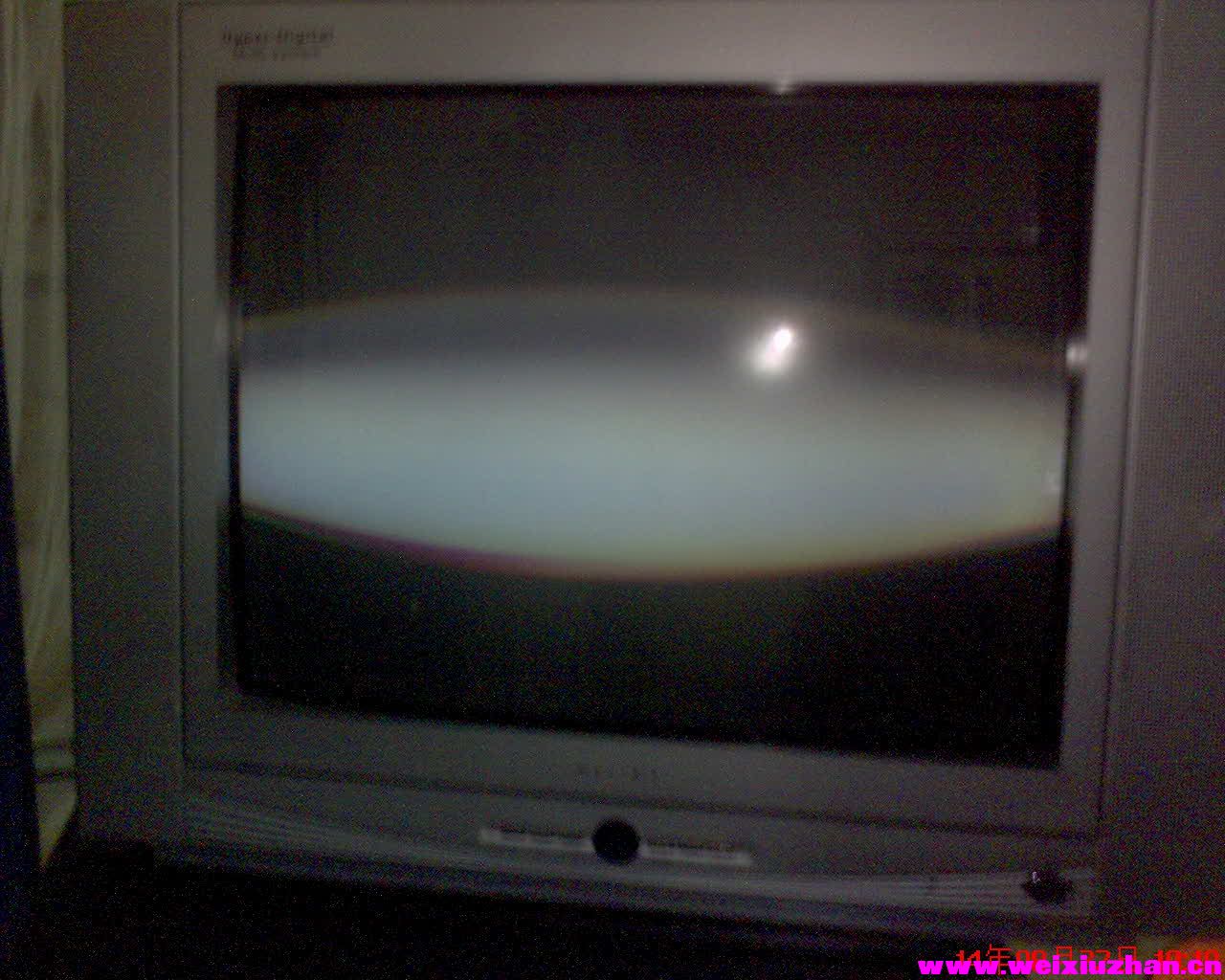

现状2

现场幅很窄只有10公分宽度？是杂牌机LA78040场幅电压是：1脚2.2v，2脚24v，3脚22v（标准应是2v）、4脚Ov、5脚5v、6脚24V、7脚2.8v。各位高手帮我分析一下，谢谢！

远波 · 发表于 2014-9-22 08:20:38

从图片看来是偏转的问题

张占生 · 发表于 2014-9-22 10:51:04

场偏转有问题！

HEGUANGZHE · 发表于 2014-9-22 11:07:56

场偏转不会有问题场输出应该 12V

实际检修 · 发表于 2014-9-22 12:02:11

建议你检查场供电是否正常,现在从图片看水平一条亮带,而且光栅暗.十Ｂ主电压多少伏.是否正常发上来数据帮你分析.

雨豆豆 · 发表于 2014-9-22 14:47:58

+B电源不够吧

王二哥 · 发表于 2014-9-22 15:01:59

如果上述几位说的都没有问题的话你检查一下中频电路供电是否正常。

双电程控 · 发表于 2014-9-22 16:28:32

本帖最后由双电程控于 2014-9-22 16:32 编辑

对照一下线路图，看看有没有电阻变值。

双鹰电子 · 发表于 2014-9-22 19:32:56

结果怎样？

宁城家维 · 发表于 2014-9-23 06:47:11

换场块。。。。。
