[求助]西湖数源22LV68图纸或V009代换

学着成长

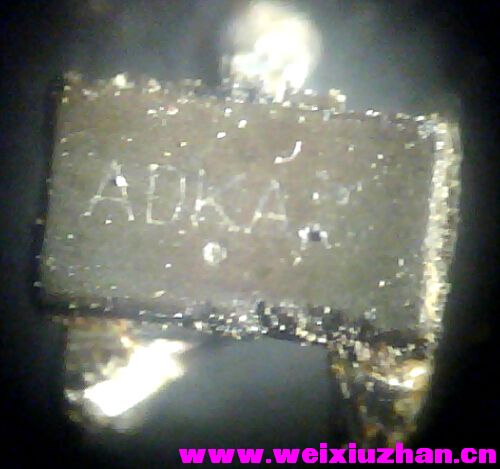

如题板号LM18F-V1.04雷击坏电源初级，修复能正常收看！次级12V组待机电流250MA，查到V009帖片三极管（代号ADKA）击穿没有关断后级电路，求图纸或管子代换型号，先谢！

陳文章

代号ADKA =  ao3413
圖紙如下 請比對看看

陳文章

(抱歉)那個零件 ，因為沒有圖。上面有誤。
傳上正確可用零件，請查收。

這個零件是( 電壓檢測器 )  圖紙如下:

学着成长

陳文章 发表于 2014-8-31 21:11
(抱歉)那個零件 ，因為沒有圖。上面有誤。
傳上正確可用零件，請查收。

谢谢，应该不是这个，倒很像场效管或开关管，看电路结构应该是开关后面的电源，谢谢。

陳文章

学着成长 发表于 2014-8-31 21:49
谢谢，应该不是这个，倒很像场效管或开关管，看电路结构应该是开关后面的电源，谢谢。

這個零件是控制 電源板 開關用 有檢知功能

能不能上傳故障零件迴路

学着成长

陳文章 发表于 2014-8-31 21:56
這個零件是控制 電源板 開關用 有檢知功能

能不能上傳故障零件迴路

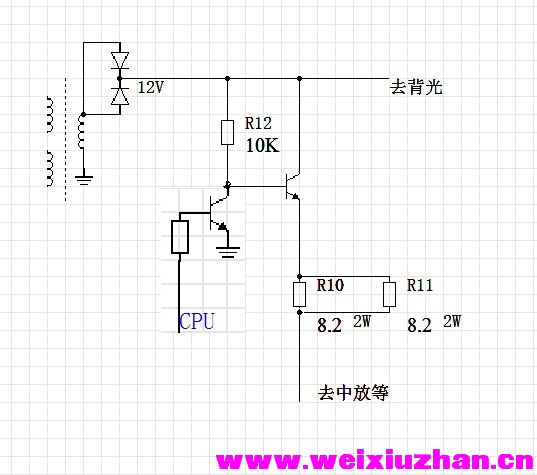

看看也没什么，刚刚线路跑出来就是这样，只是个开关管不应另有什么感知功能吧呵呵，控制12V去中放的电源通断以减少待机功耗，实测电流270MA，用1A管发热严重，明天用功率大点的管换上去试试，设计人员用这么个小帖片不怕热坏有点奇怪（原件被别人用烙铁焊过应该是换过或查到没件换放弃的）,所以想弄明白这个小小帖片什么参数！
谢谢你

陳文章

您要找的零件在這裡

http://www.s-manuals.com/smd/ad

学着成长

陳文章 发表于 2014-8-31 23:18
您要找的零件在這裡

http://www.s-manuals.com/smd/ad

谢谢，应该是只SOT-23达林顿管，找遍了无资料，猜测为AD+KA复合管。板上还有另外一只ADHA管也查不到

陳文章

学着成长 发表于 2014-9-1 11:38
谢谢，应该是只SOT-23达林顿管，找遍了无资料，猜测为AD+KA复合管。板上还有另外一只ADHA管也查不到

可以(互相比對後)在作(取用)

可能比較順利 容易完修
