康佳LC42DS80DC背光不亮有伴音

阿彬电子虫 · 发表于 2014-8-24 20:38:25

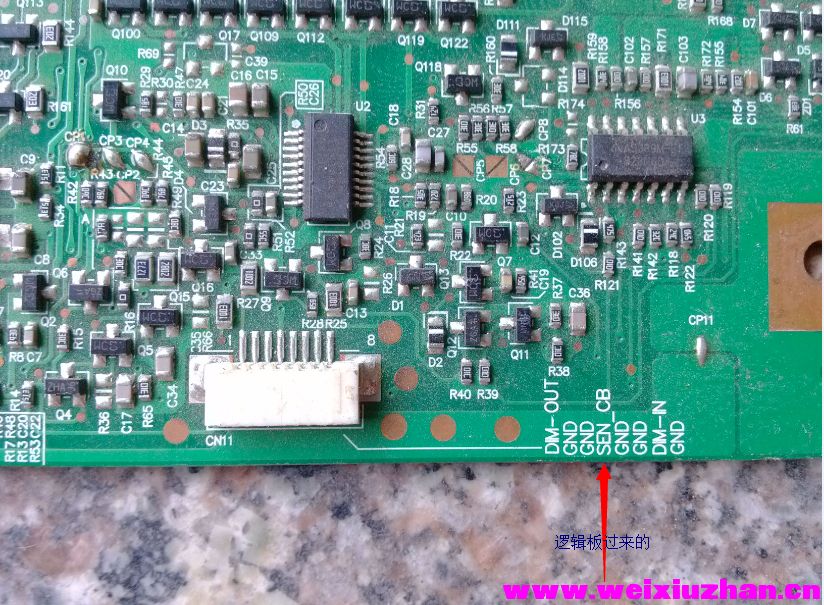

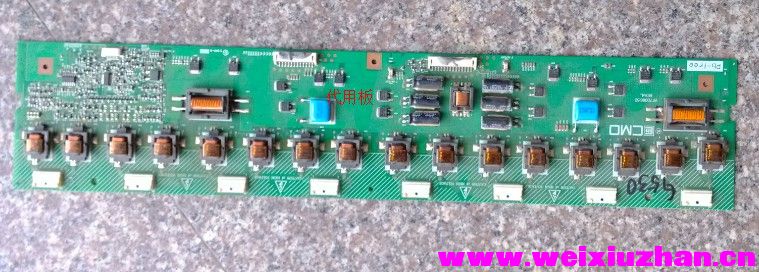

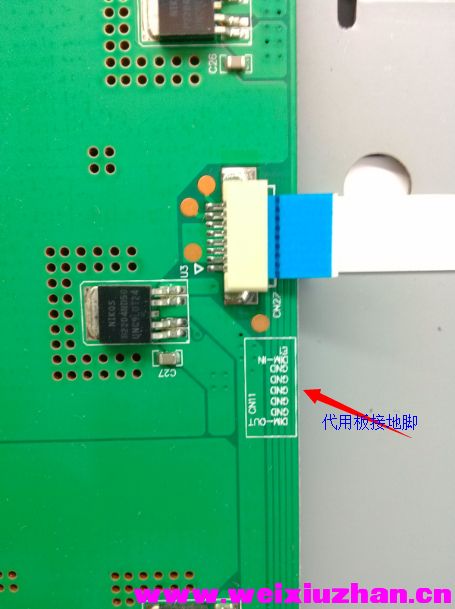

开机屏不亮，有伴音，屏上没没有隐约的图象，打开机子，发现开机时背光亮一下半秒不到，前面看不出有光，可能是背光板I420H1-16A0保护，网购一块背光板VIT70066.50，换上开机背光亮还是黑屏，怀疑逻辑板有问题，查逻辑板上的12V电压经过保险FP1后没有电压，接上细铜丝，开机烧断，查到QP1后有短路，各个脱开发现是电容CP79漏电，拿掉后短接保险FP1后开机图象正常， 12V经LP3和DP2倍压后到QP1时有18V的电压，想想背光板会不会是好的，再把原背光板装上，图象正常。既然背光板好的那为什么不亮呢，看到背光板上的一个排线是到逻辑板的，原板其中有一个SEN-CB的线，而代用板上这个脚是接地的，这个应该是逻辑板正常后给背光板的一个表示正常的信号吧，不正常就让背光保护，黑屏而没有隐约图象就要想到逻辑板和主板了，
