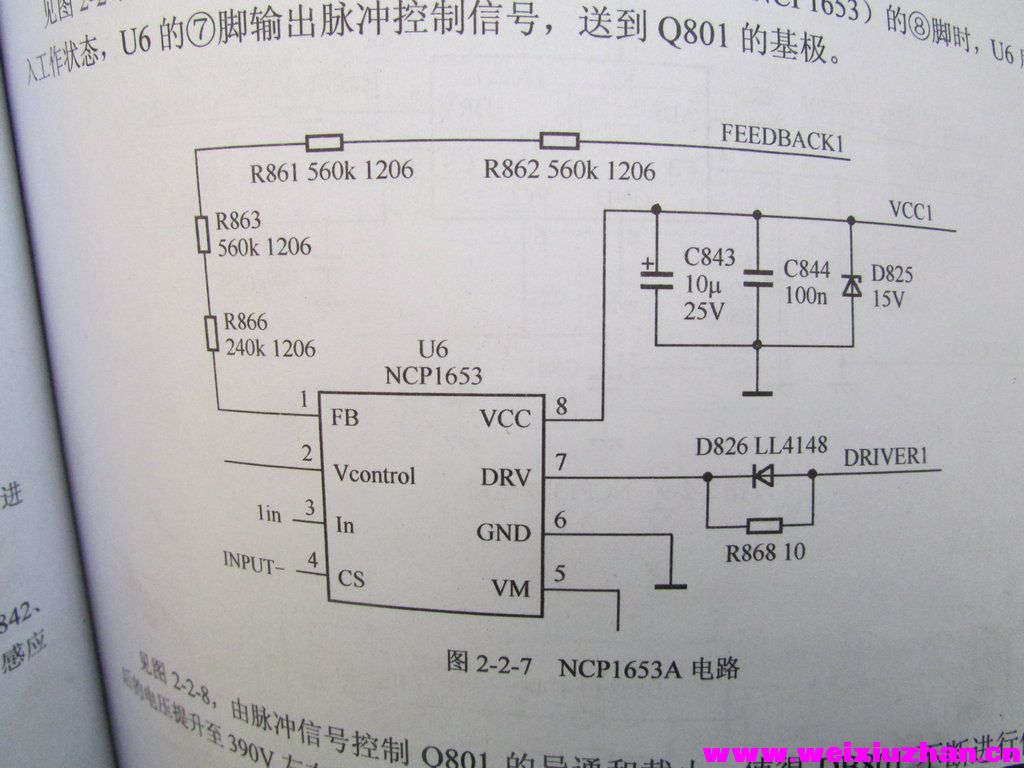

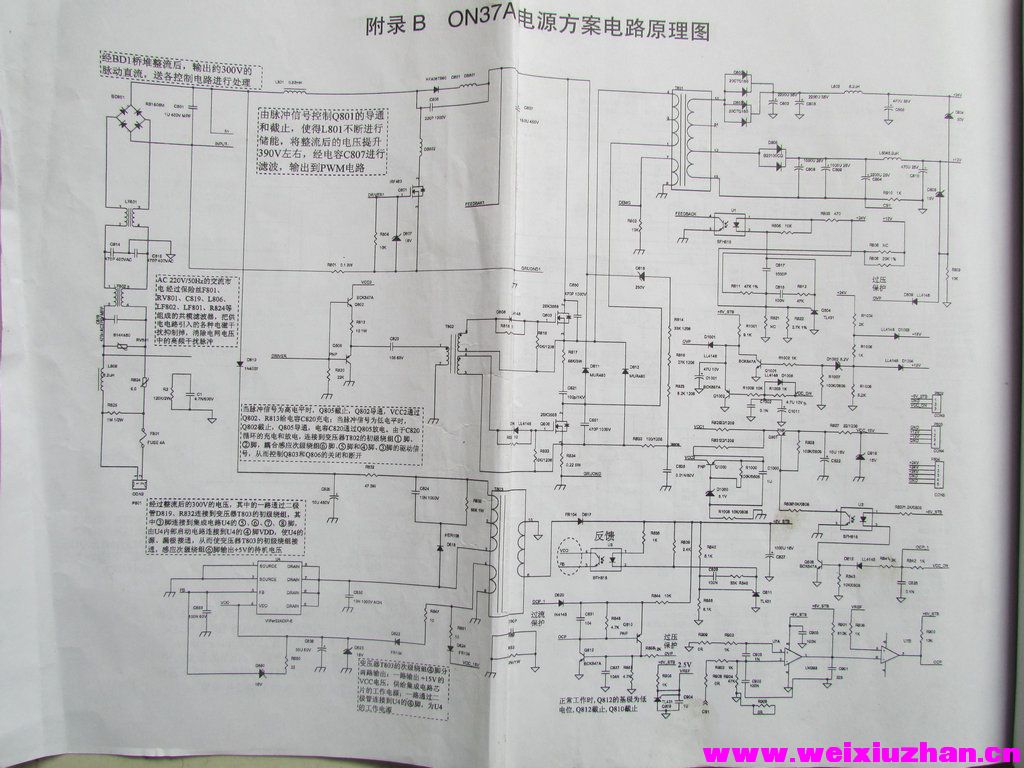

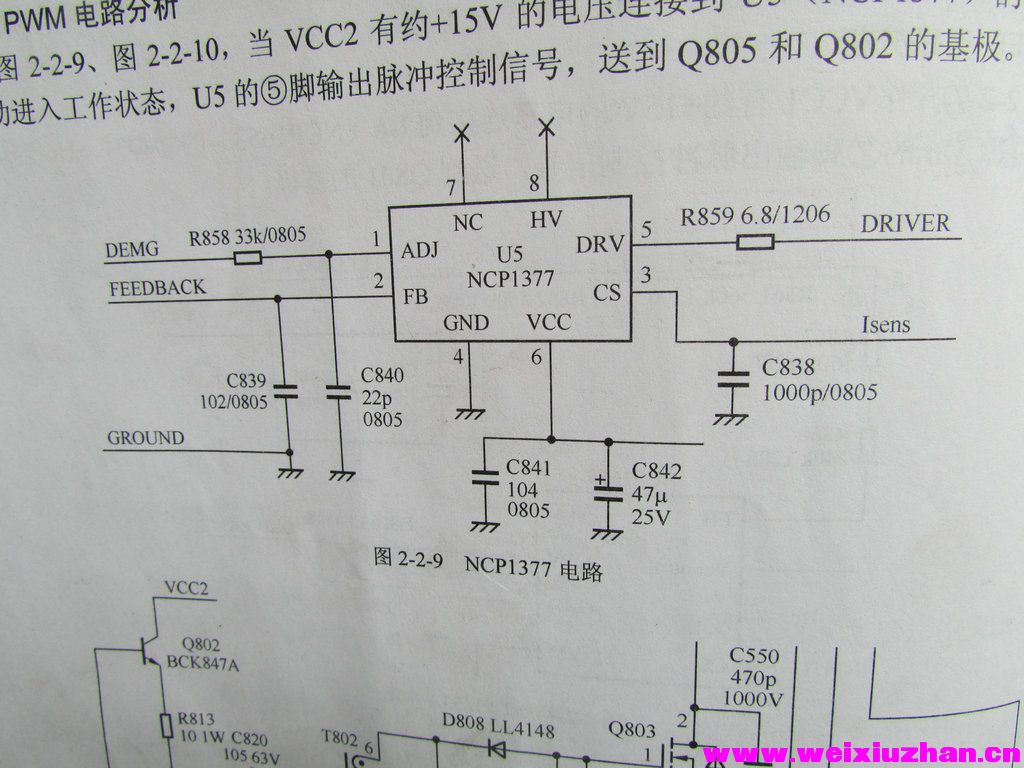

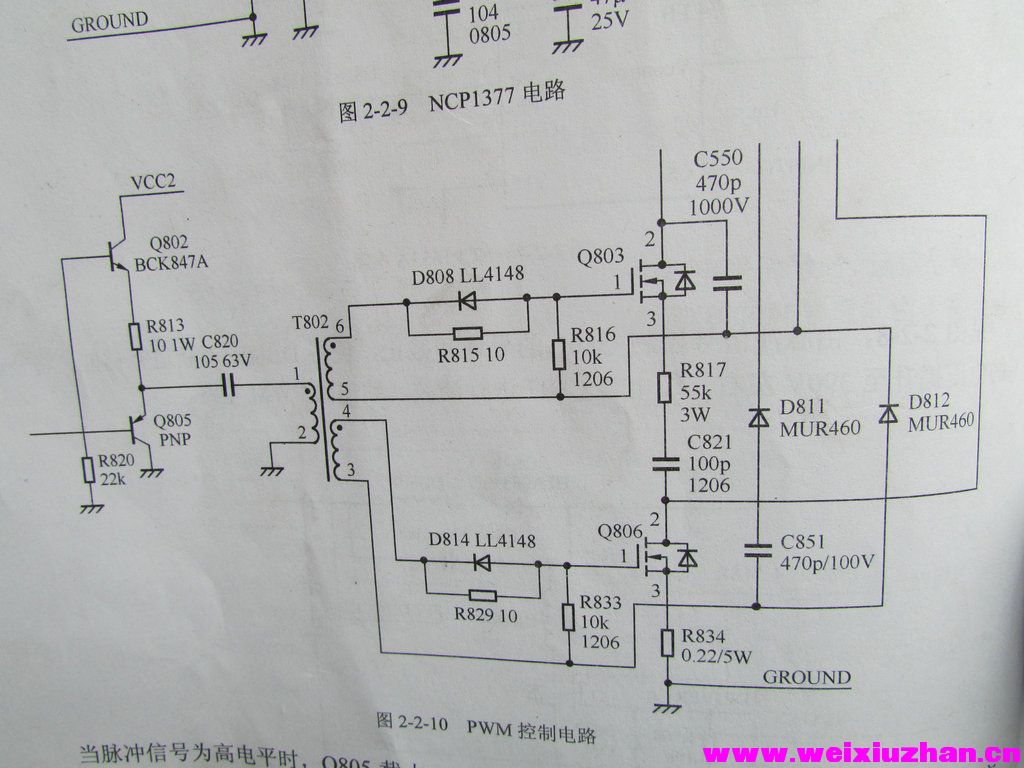

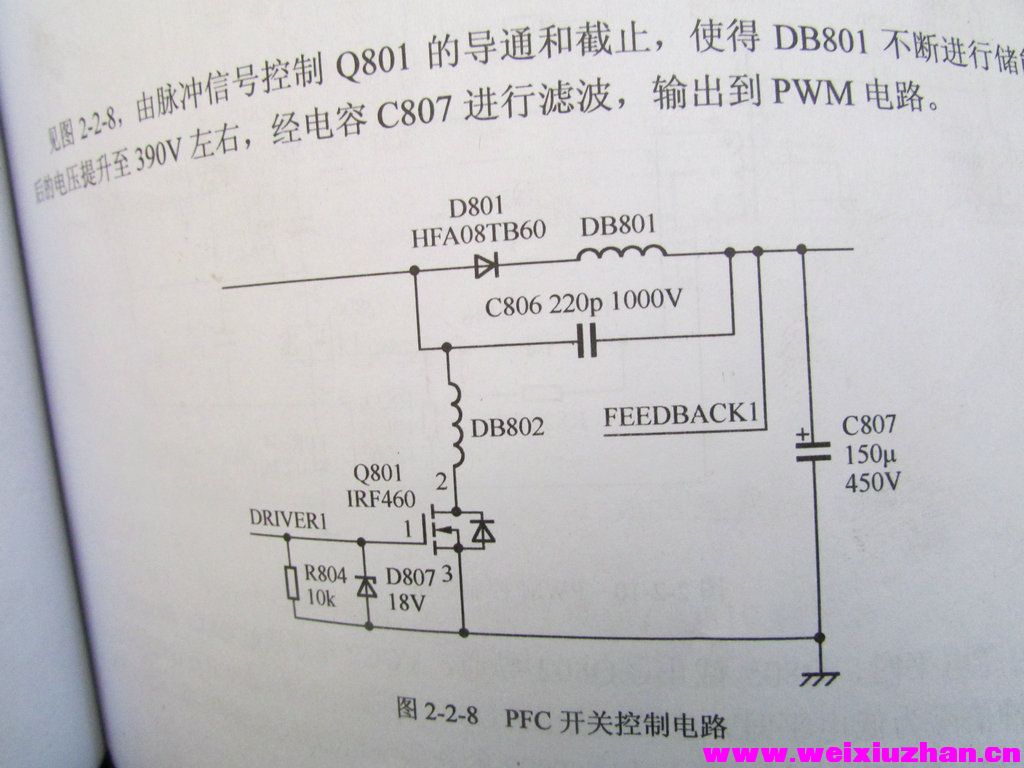

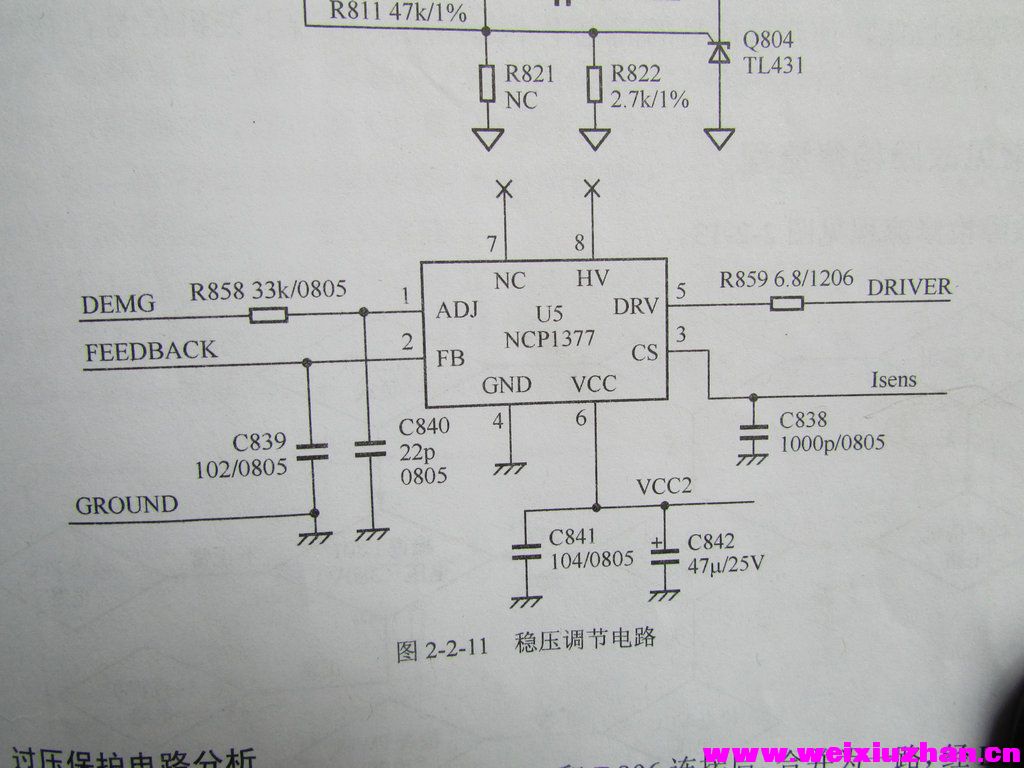

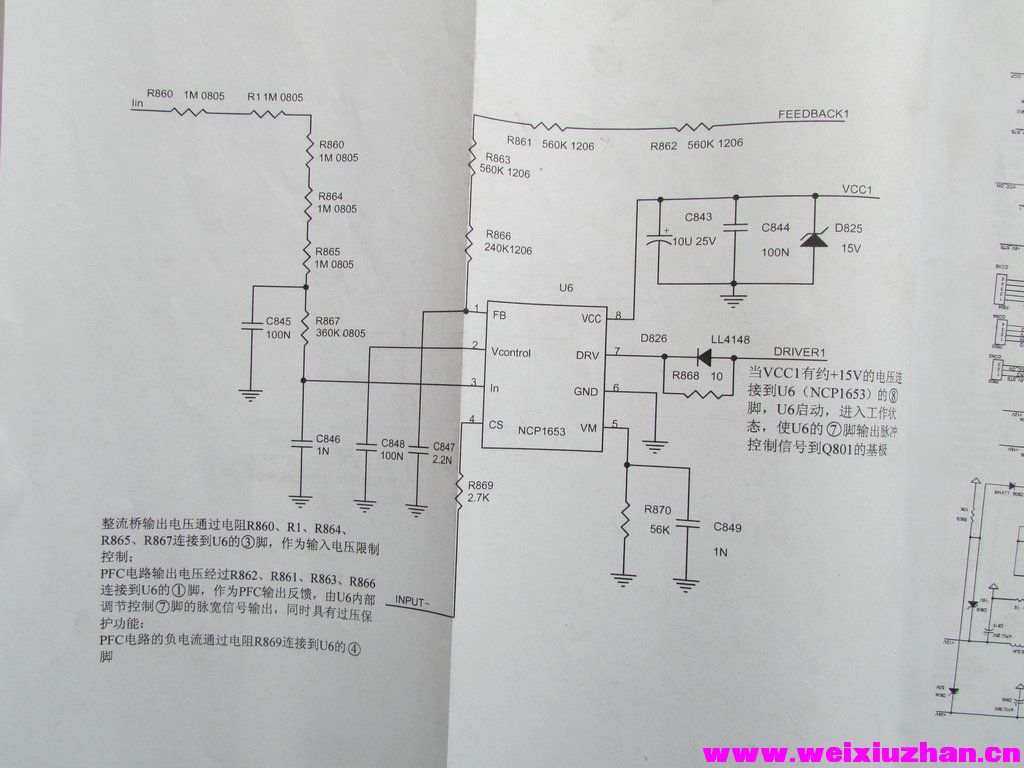

师傅们看图拉，网上搜不到的图纸，自己相机照的，24V只有20V，都来分析下

于寒 · 发表于 2014-4-30 11:14:31

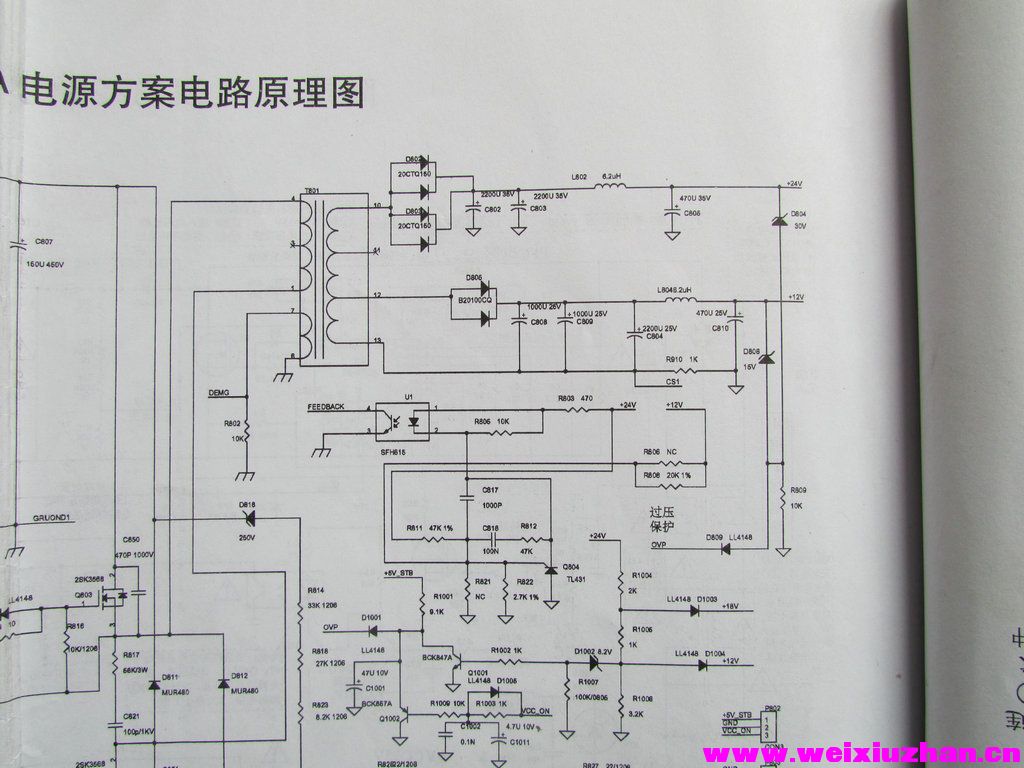

此机故障时背光闪，有的时候开一会就好了，开机检查24V输出滤波电容鼓包漏液，测量24V输出只有20V更换电容后，再测量24V输出还是20V，查来查去，故障没查到，也可能这样上机应该能用了，（没有试机）可是24V变20总感觉不舒服，大家都来分析下，哪里问题，网上没有这图纸，自己相机照的

于寒 · 发表于 2014-4-30 11:18:04

补充一下12输出正常

于寒 · 发表于 2014-4-30 15:40:30

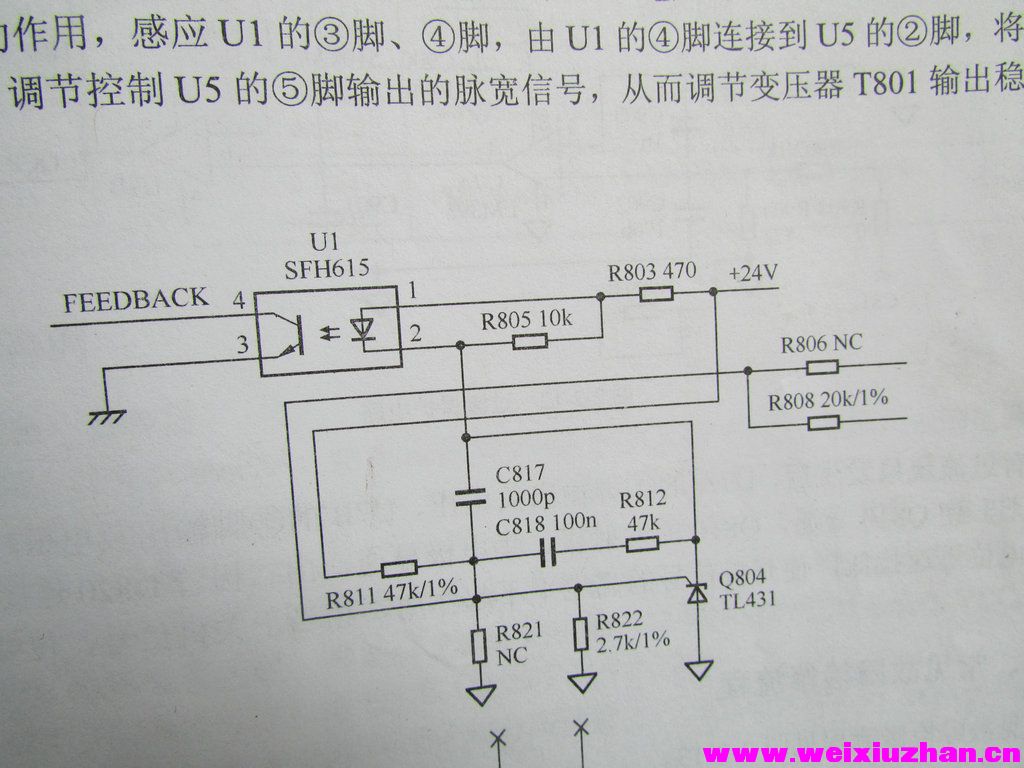

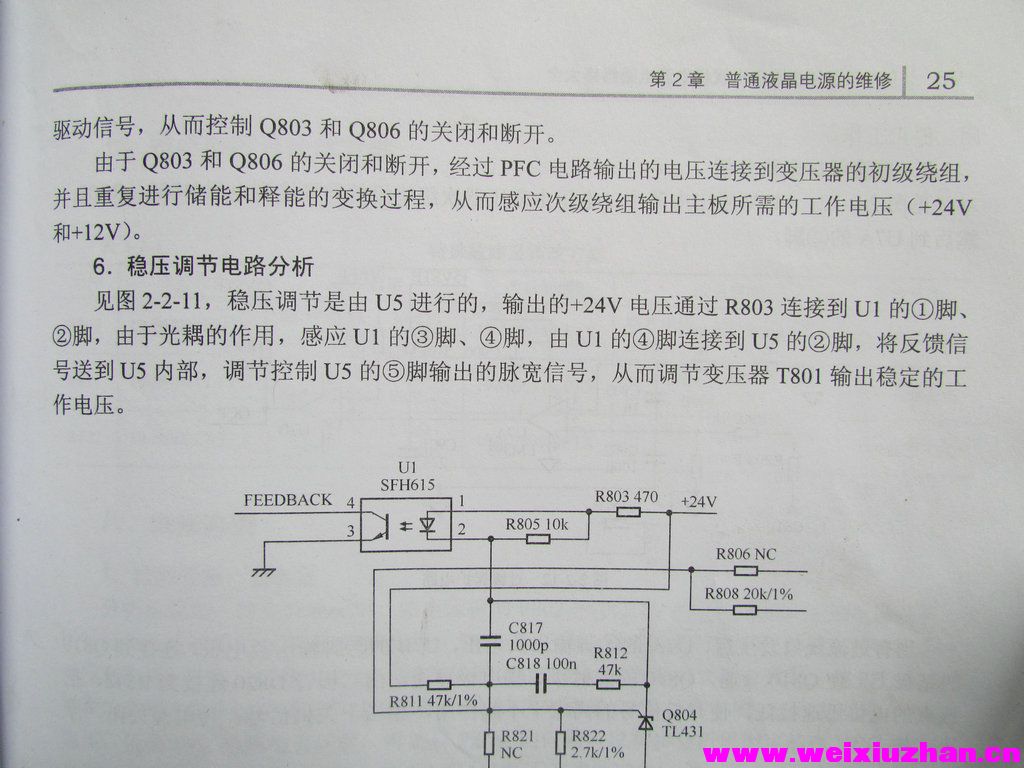

提高24V取样电阻阻值，12和24都长，12变到了15，24才能升到22加大滤波电容无效，貌似变压器少绕几圈似的，要么匝间轻微短路，要么出厂就这样，晕啊，

修破机 · 发表于 2014-4-30 21:31:04

上机工作正常就行

一生有您 · 发表于 2014-5-1 06:57:58

开机图像正常、温度正常、就行了。
