海信HDP25R69不定时烧行管

葛先威 · 发表于 2014-4-5 11:14:40

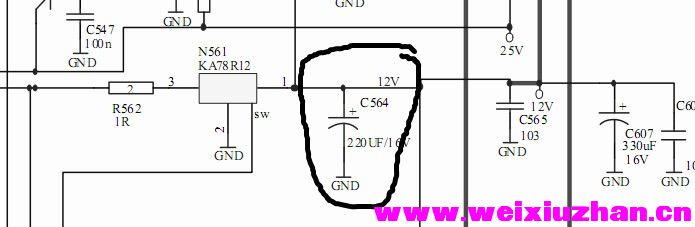

修了一台海信高清HDP25R69，故障为不开机，开机检查是行管击穿，在路测其他没有明显短路的情况。由于海信HDP系列高清彩电屡烧行管的例子屡见不鲜，并且大多是激励级对管不良，虚焊，激励变压器初级滤波电容不良或失效引起，由于担心于是直接将上述原件直接代换并对行部分和电源部分补焊，去掉行管接上100W灯泡，开机测+B正常且稳定，用C5244A高清行管装上开机图像声音正常，试机一下午都正常，触摸行管温度也正常，于是交付用户使用。不料用户到家机器都没有打开行管再次击穿，看来真正凶手还隐藏在背后，此次打开机器先将所有逆程电容、S校正和阻尼管拆下测量均正常，无奈之时偶尔发现电源次级一个滤波电容鼓包，该电容编号C564,16V,220UF，是KA78R12输出12V的我滤波电容，该12V一路送往行激励级对管作为激励电源用，开来该12V不正常会引起行激励不正常而烧坏行管，代换该电容装上行管经两天试机均，状态稳定。反思该机维修，刚开始并没有遵从个人观点和思路，而是照搬网上别人的经验，导致自己并没有真正做到对该机的检查，从而忽略了这么简单的一个C564。由此奉劝那些像我这样维修没有几年，经验不多的人，遇到再难的故障都不要害怕，要树立自己的观点，慢慢分析，不要一味的在网上照搬，在实践中使自己慢慢提升，谢谢。
